户外立柱式PLC操控终端结构设计

这款立柱式户外PLC操控终端，主要面向露天工业作业场景设计，可广泛应用于矿山开采现场、港口散货装卸区、户外建材生产线、大型工程设备旁侧等无法搭建封闭操作室的作业环境，作为现场端的核心控制节点，承担设备运行参数调整、作业状态实时监控、紧急工况快速处置的核心功能，替代传统分散式按钮盒与室内远程操控的滞后性问题，让一线操作人员能够在作业现场就近完成设备操控，大幅提升现场作业的响应效率与操作精准度。

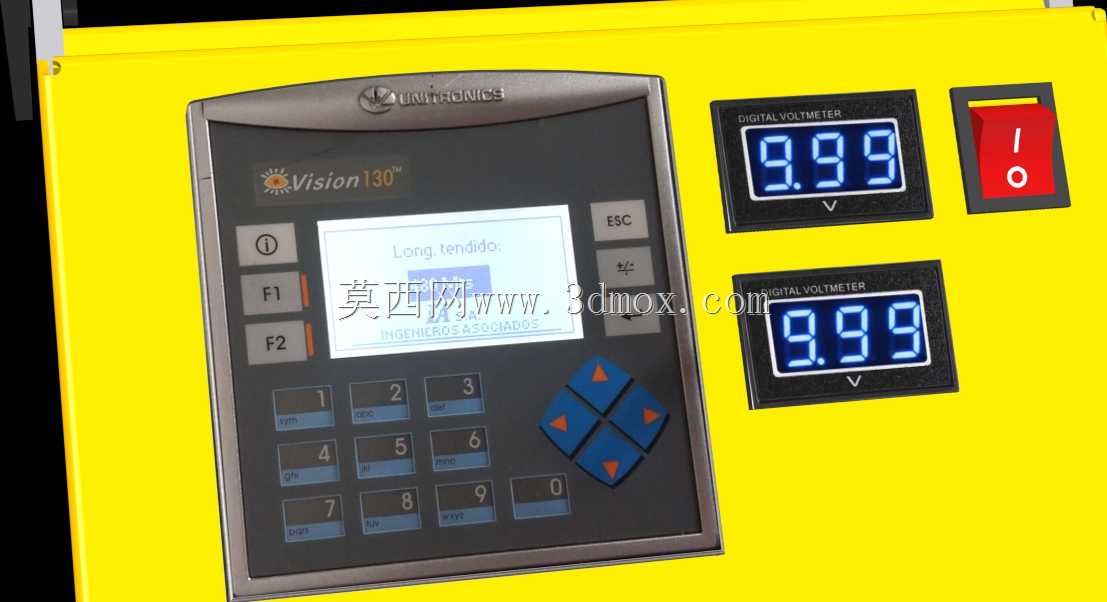

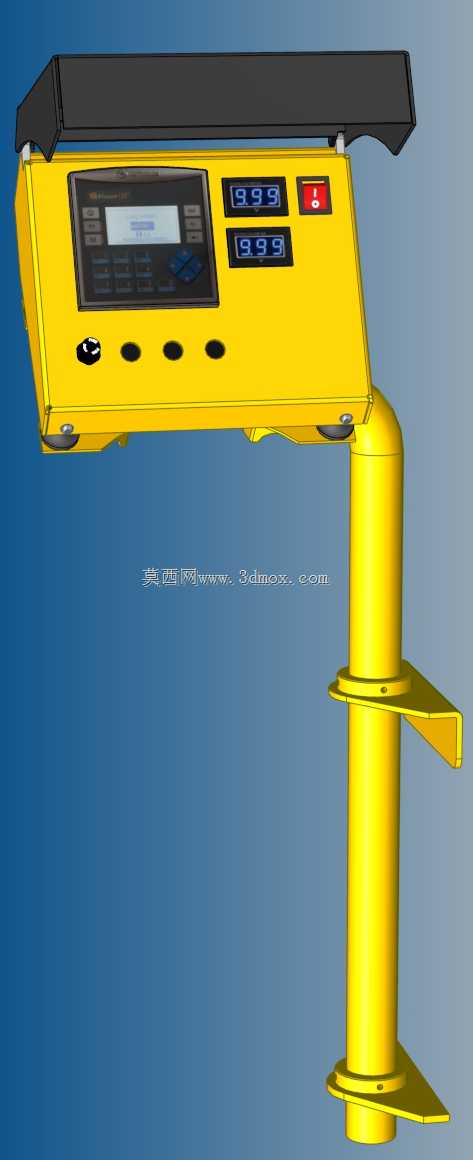

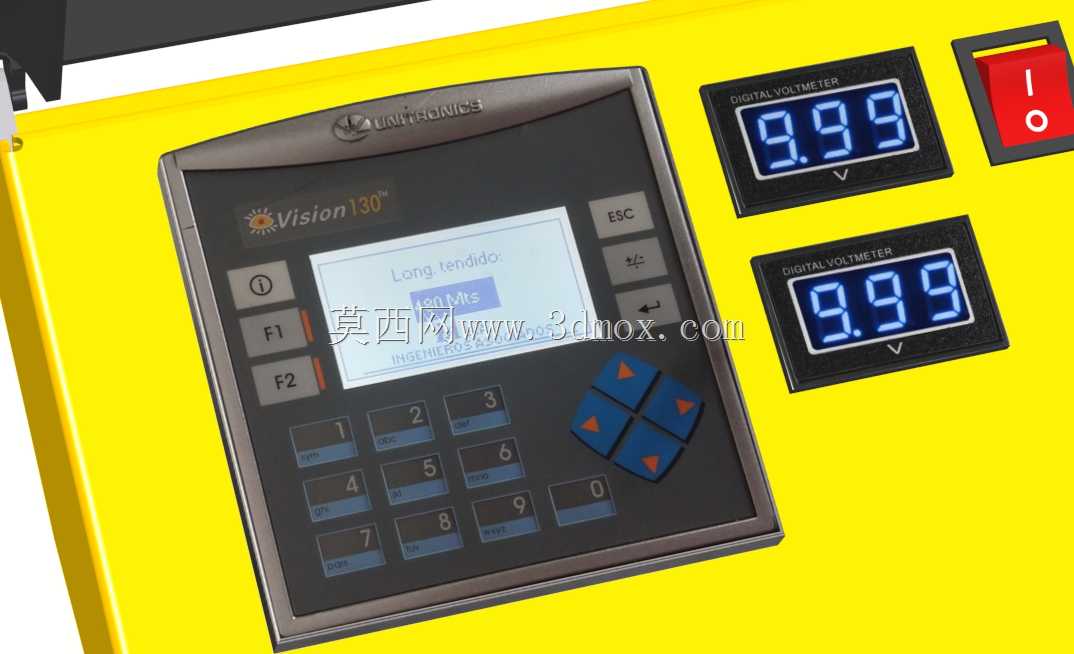

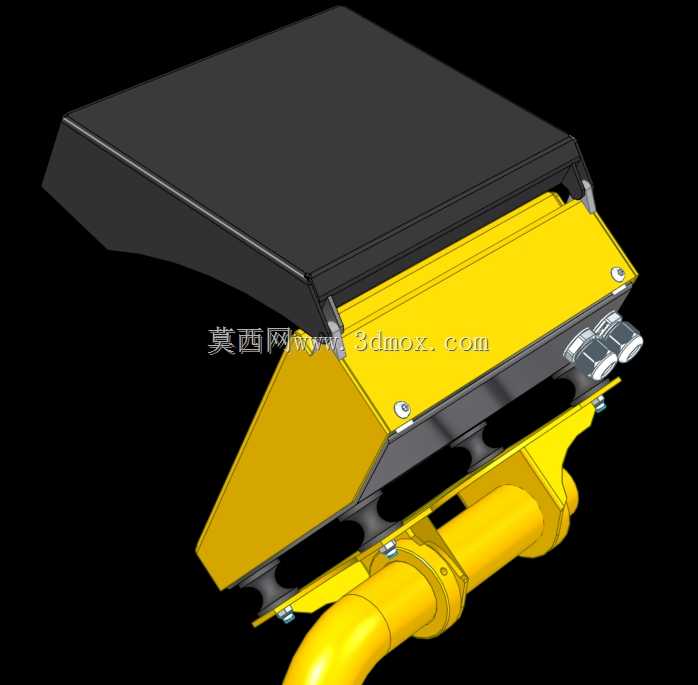

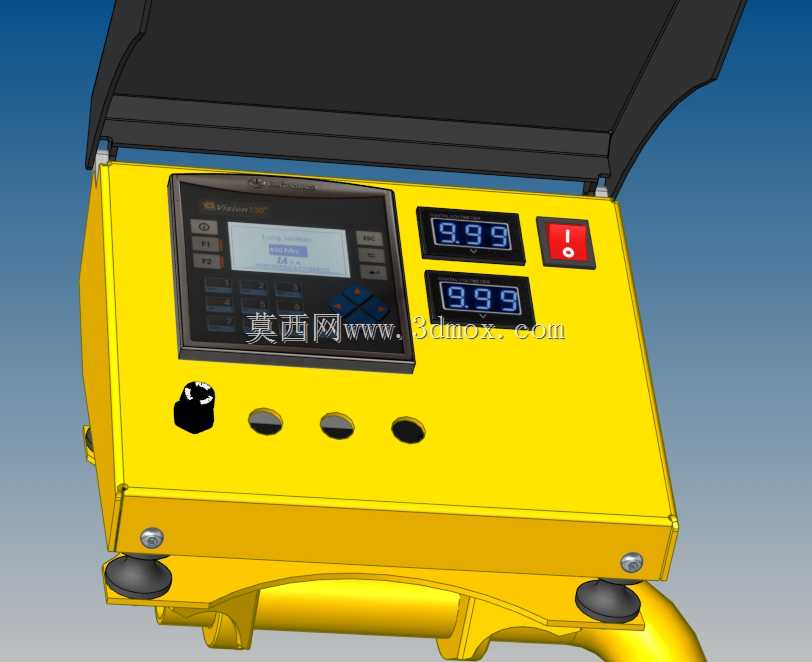

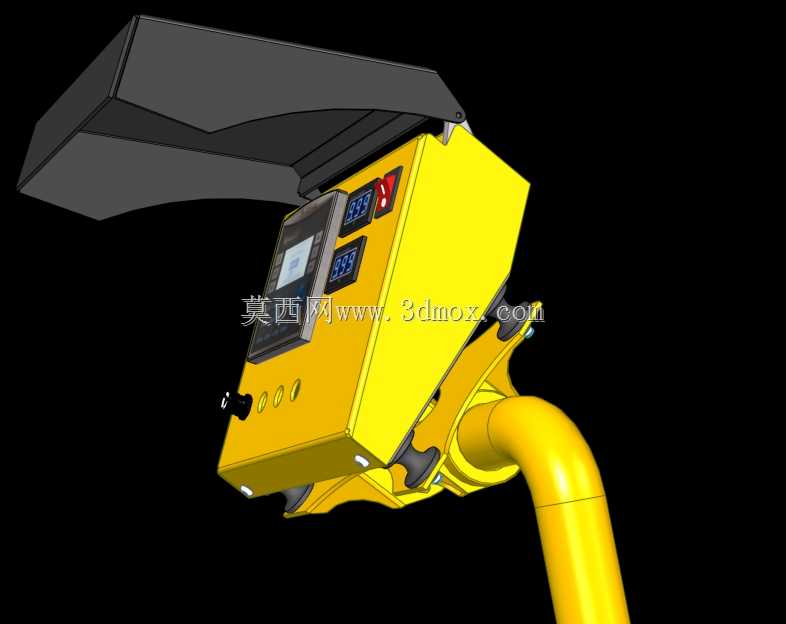

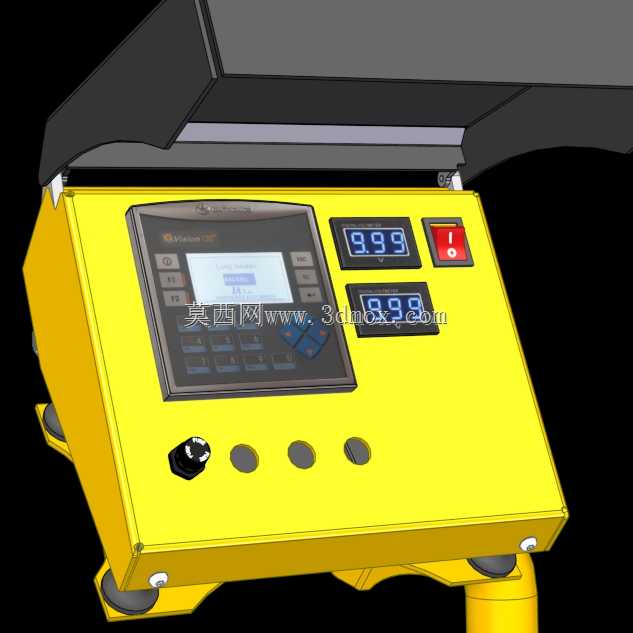

从功能特性来看，该操控终端集成了PLC主机单元、人机交互显示屏、数显状态模组、急停控制按钮与多组自定义功能按键，上方设置的遮光挡雨檐能够避免户外强光直射屏幕导致的显示不清问题，同时阻挡雨水直接淋洒到操作面板缝隙，降低户外复杂天气对设备内部元器件的侵蚀风险。面板区域的布局经过人机工程学优化，显示屏设置在操作人员站立时的视线平齐高度，无需低头或仰头即可清晰读取运行数据，数显模组与功能按键按照操作频率从左到右排布，高频操作的启停、调速按键设置在右手最易触碰的区域，红色急停按钮设置在面板右上角的醒目位置，遇到突发工况时操作人员可快速触达完成停机操作，避免安全事故扩大。

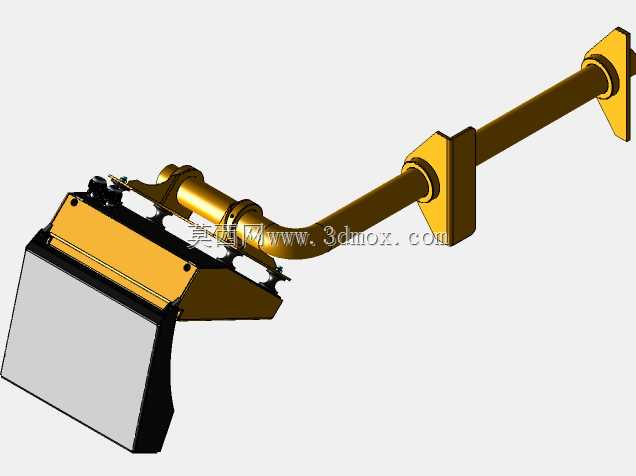

设计思路上充分考虑户外使用的严苛环境，整体外壳采用高强度钣金折弯焊接成型，表面做黄色户外喷塑处理，既具备足够的抗冲击、防腐蚀性能，醒目的黄色也能在复杂的作业现场起到高辨识度的警示作用，避免作业设备误碰操控终端。立柱支撑结构采用法兰盘底座安装，底部设置加强筋板提升整体结构刚性，中部附带的小托板可临时放置记录纸笔、小型检测工具，方便操作人员现场记录设备运行参数。

安装边界方面，该操控终端的立柱高度适配成年人站立操作的舒适高度，整体安装占地面积不足0.1平方米，法兰底座可通过膨胀螺栓直接固定在硬化混凝土地面，也可根据现场需求搭配可旋转底座调整操作朝向，适配不同方向的作业面操控需求，面板与立柱的连接部位做密封处理，整体防护等级满足户外露天使用的防尘防水要求，内部预留充足的走线空间，方便现场布线与后期元器件维护更换，无需拆解整体结构即可完成常规检修作业。
