长条形板材双端定位焊接工装夹具

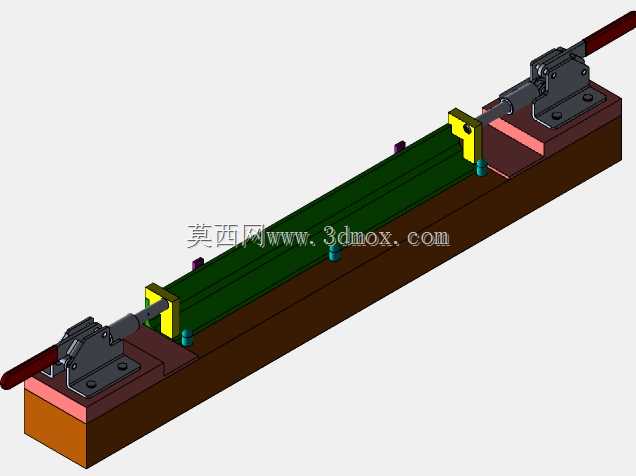

这款焊接夹具主要应用于金属加工制造领域的长条形板材拼接焊接工序，针对两块等长条形板材的对接焊、拼焊作业场景设计，能够有效解决长板材焊接过程中易移位、两端对齐精度差、焊接变形量大的常见生产痛点，常见于五金构件加工、小型钢结构件生产、非标设备框架预制等车间作业环节，可适配厚度在常规钣金加工范围内的长条金属板材焊接定位需求。夹具整体采用卧式长基座布局，底部为整块加工成型的长条安装基座，基座沿长度方向设置有通长的板材承托槽，承托槽的宽度尺寸与待焊接板材的宽度匹配，能够为待焊工件提供稳定的底部支撑，避免板材悬空在焊接过程中出现下挠变形。基座两端对称布置有快速夹钳安装位，每个安装位上都设置了L型定位挡块与水平式快速夹钳，L型挡块的垂直面可抵住板材的端面，实现两块待焊板材端部的精准对齐，挡块的水平压合面配合快速夹钳的压头，可从板材上方施加稳定的压紧力，防止焊接过程中板材受热翘起或发生水平窜动。基座沿承托槽的长度方向还均匀布置了多个辅助压紧点位，可根据待焊板材的实际长度灵活加装辅助压块，适配不同长度规格的长条板材焊接作业，避免长板材中段在焊接应力作用下出现拱起变形。整套夹具的设计思路围绕快速装夹、精准定位、防焊接变形三个核心需求展开，两端对称的夹钳结构可实现单人快速操作，工人只需将两块待焊板材放入承托槽，推至端部抵住定位挡块后，扳动两端的快速夹钳即可完成装夹，无需反复测量对齐，能够大幅缩短装夹辅助时间，提升焊接作业的效率。夹钳的压头位置与定位挡块都预留了调节余量，可通过增减垫片、微调安装位置的方式适配小范围尺寸差异的板材焊接，提升了夹具的通用性。夹具的安装边界清晰，底部基座为规整的长方体结构，可直接通过螺栓固定在焊接工作台面上，不需要额外制作复杂的安装底座，基座的高度经过优化，既保证了足够的结构刚性，又能让工人在站立作业时保持舒适的操作高度，夹钳的操作手柄朝向外侧布置，扳动时不会与工件或基座发生干涉，操作空间充足。在实际使用过程中，这套夹具能够将两块长条板材的对齐误差控制在极小范围内，配合多点位的压紧结构，可有效抵消焊接过程中产生的热应力变形，减少后续焊后校形的工作量，提升焊接成品的尺寸一致性与成型质量，适合小批量多批次的长条类焊接构件生产使用。
