双L形板拼接焊接快速夹紧工装

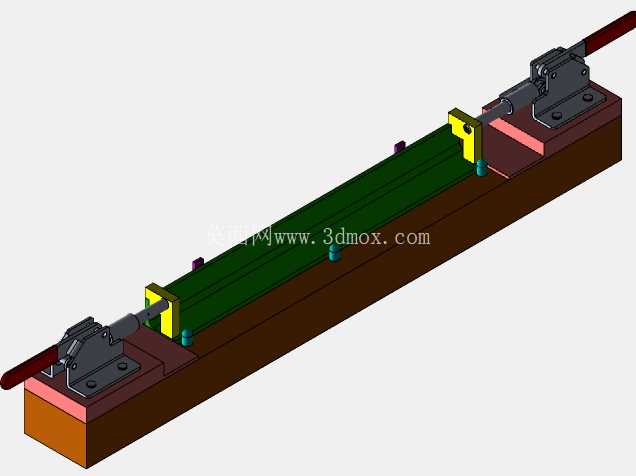

　　在钢结构小件组焊、钣金加工车间的批量焊接工位，两块L形型材的对接拼焊是十分常见的工序，这类工件如果采用手工扶持定位，不仅焊接过程中容易出现移位导致拼接错边、角度偏差，还会占用操作人员大量的装夹辅助时间，焊接时的弧光、飞溅也会给近距离扶持工件的操作人员带来安全隐患，这套工装正是针对这类双L形板的长条形拼接焊接场景开发的专用定位夹紧装置。整套工装采用长条形基座作为承载主体，基座沿工件拼接长度方向布置，整体结构紧凑，可直接通过基座上的安装孔固定在标准焊接工作台上，不需要额外制作过渡连接支架，安装时只需保证基座长度方向与焊缝延伸方向平行，即可快速完成工位部署，适配车间内多数常规焊接工位的台面尺寸，不会占用过多操作空间。

　　工装两端各配置一套卧式快速夹钳机构，夹钳的压头正对L形板的端部定位块，定位块根据L形板的截面外形做了适配的止口设计，工件放置时可直接卡入止口完成初步定位，不需要反复测量对齐，两端夹钳同步锁紧后，可同时对两块待拼接的L形板施加沿长度方向的顶紧力，保证拼接处的接缝间隙均匀一致，避免焊接过程中工件受热变形导致接缝张开。基座上沿长度方向设置了多个可调式辅助支撑点，支撑点的高度可根据L形板的板厚、折弯高度进行微调，保证长条形工件在整个长度范围内都能得到有效支撑，不会因为工件自身重力出现中部下垂变形，支撑点顶部采用绝缘耐磨材质，既可以避免焊接电流通过工装分流影响焊接质量，也能减少焊接飞溅粘连在支撑面上，降低日常清理维护的工作量。

　　设计过程中充分考虑了焊接工况的使用需求，夹钳的操作手柄布置在工装的外侧端部，操作人员装夹工件时不需要将手伸入焊缝区域，扳动手柄即可完成锁紧与松开动作，单次装夹时间可控制在数秒内，大幅提升批量焊接时的工位周转效率；夹钳的所有铰接部位都预留了润滑间隙，长期在焊接飞溅、粉尘较多的环境下使用也不会出现卡滞问题，基座表面做了发黑防锈处理，可抵御焊接过程中的高温飞溅灼伤，延长工装的整体使用寿命。

　　从安装边界来看，整套工装的宽度尺寸控制在窄幅范围内，基座底部为平面结构，可适配T型槽工作台、格栅焊接台等多种常见的车间作业台面，两端夹钳的操作行程留有足够余量，可兼容一定长度范围内不同规格的L形板拼接作业，不需要频繁更换工装即可完成小范围的尺寸切换，适配多品种小批量的焊接生产需求。工装的定位块与夹钳压头都采用可更换式设计，当需要加工其他截面规格的型材时，只需更换对应形状的定位块与压头，不需要重新制作整套基座，可有效降低车间的工装制作成本，提升工装的通用适配能力。在实际使用过程中，工件锁紧后焊缝位置完全暴露在操作视野内，焊枪可沿接缝全程无障碍移动，不会与工装结构发生干涉，无论是采用二氧化碳气体保护焊还是氩弧焊工艺，都能顺利完成整条焊缝的连续焊接，焊接完成后只需扳开两端夹钳即可快速取下工件，不需要额外的拆卸操作，整套动作流畅无冗余，可有效降低操作人员的劳动强度，同时保证每一件工件的拼接尺寸一致性，减少后续焊后校形的工作量。
