长条形工件双侧压紧焊接工装夹具

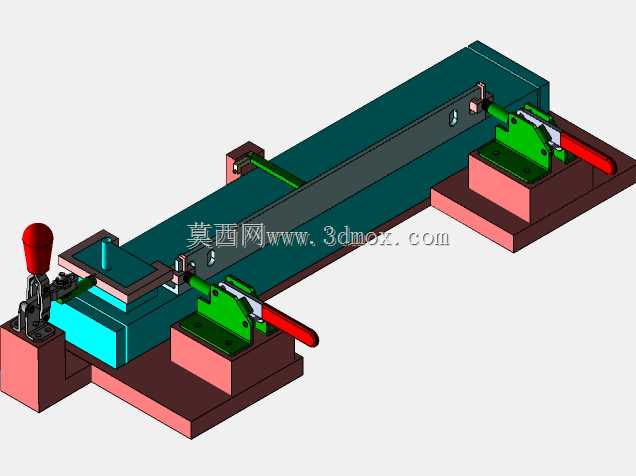

这款焊接工装夹具主要应用于金属结构件加工制造场景，针对长条形型材类工件的焊接工序设计，在钢结构加工、五金制品焊接、小型金属构件组焊等生产环节中，能够为待焊接工件提供稳定的定位与压紧支撑，解决长条形工件焊接过程中易移位、焊接变形量难控制、组对精度差的常见生产痛点。在实际生产使用中，该夹具可同时完成工件两端及侧向的定位约束，待焊接的组成部件可通过夹具上的定位块快速对齐组对，无需人工反复测量校准位置，大幅降低焊接前的组对辅助时间，同时压紧机构可在焊接全程保持稳定的夹持力，避免焊接热变形导致的工件错位，有效提升焊缝成型一致性与焊接成品的尺寸合格率。从功能特性来看，夹具采用双侧对称布置的快速压紧机构，搭配中间的长条形工件支撑基座，两端的快速夹钳操作手柄采用醒目的红色设计，操作人员可快速识别操作位置，扳动手柄即可完成工件的压紧与松脱动作，单次装夹操作耗时不超过五秒，适配中小批量焊接生产的节拍需求。夹具上设置有多个定位挡块与侧向定位销，可对工件的X、Y、Z三个方向的自由度进行完全约束，其中浅蓝色标识的定位块专门用于待焊接组成部件的精准定位，确保每次装夹的工件组对间隙保持一致，避免人为装夹误差导致的焊接缺陷。在设计思路上，该夹具优先考虑了操作便捷性与定位可靠性的平衡，支撑基座采用整体式平直结构，为长条形工件提供全长度的支撑面，避免长工件悬空导致的焊接下塌变形；两侧的压紧机构独立安装在带定位槽的底座上，可根据待焊接工件的长度调整安装间距，适配一定尺寸范围内不同规格的长条形工件焊接需求，无需重新制作整套夹具，提升了工装的复用性。从安装边界与外形尺寸来看，整套夹具采用卧式平面安装结构，底部为平整的安装底座，可直接通过螺栓固定在焊接工作台上，整体外轮廓呈长条形布局，长度方向适配常规1米以内长工件的装夹需求，宽度方向双侧操作手柄外伸尺寸预留了足够的操作空间，不会与焊接设备的走线、焊枪移动路径产生干涉，夹具整体高度较低，操作人员在坐姿或站姿焊接作业时都能获得舒适的操作视野，可清晰观察到焊缝位置，方便焊接操作的开展。夹具的所有定位与压紧部件都做了避空设计，在工件焊缝位置预留了足够的焊接操作空间，焊枪可顺畅到达所有待焊接位置，不会与夹具结构产生碰撞，同时压紧点的位置避开了焊缝热影响区，减少焊接热量对夹具压紧部件的热传导损伤，延长工装的使用寿命。
