连杆式螺旋压紧手动夹持工装

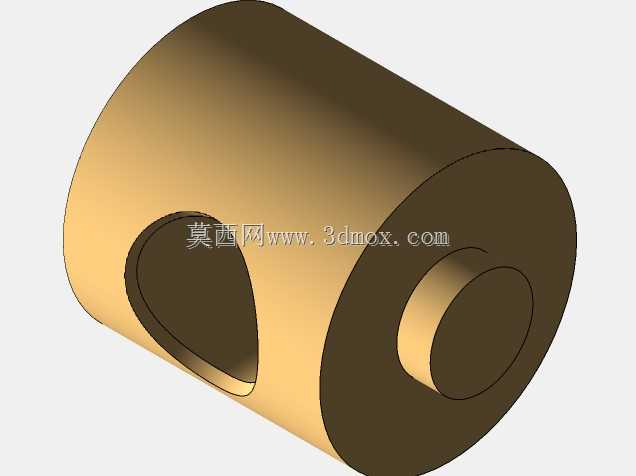

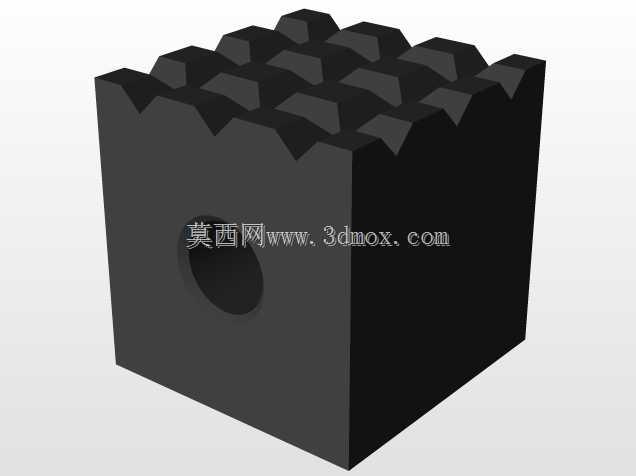

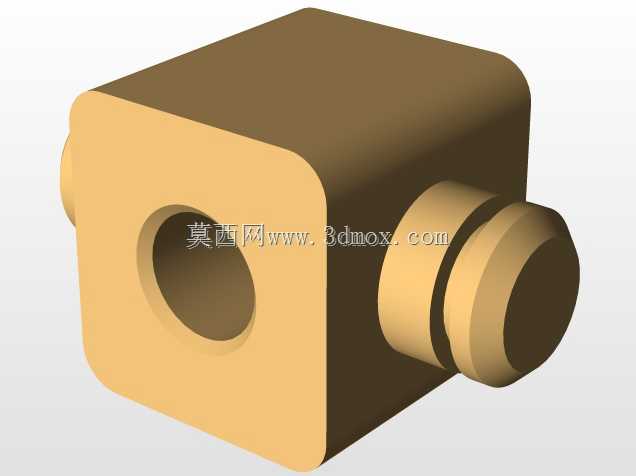

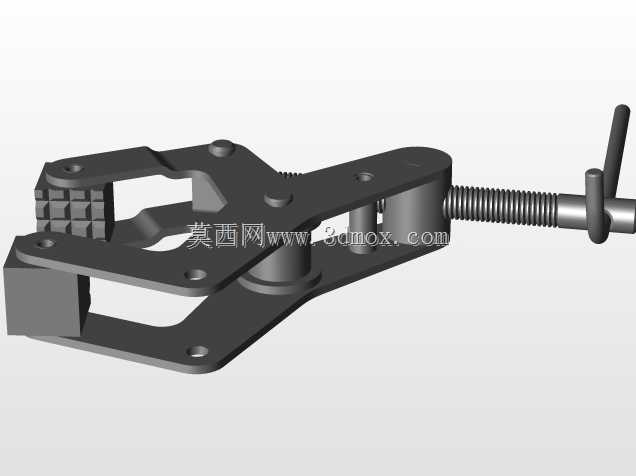

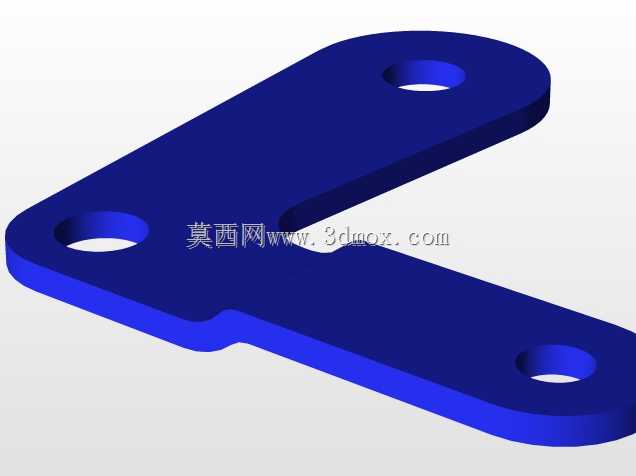

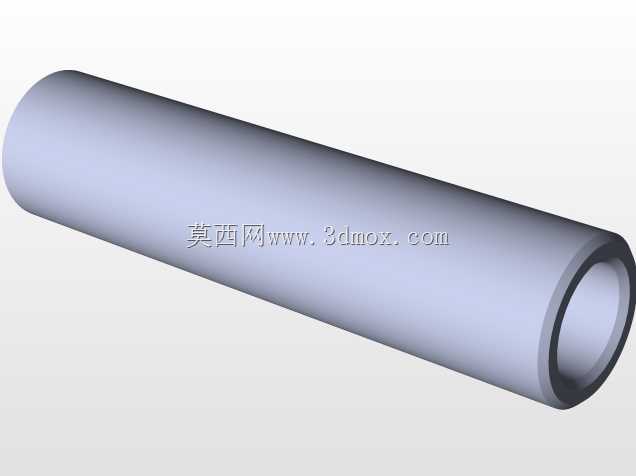

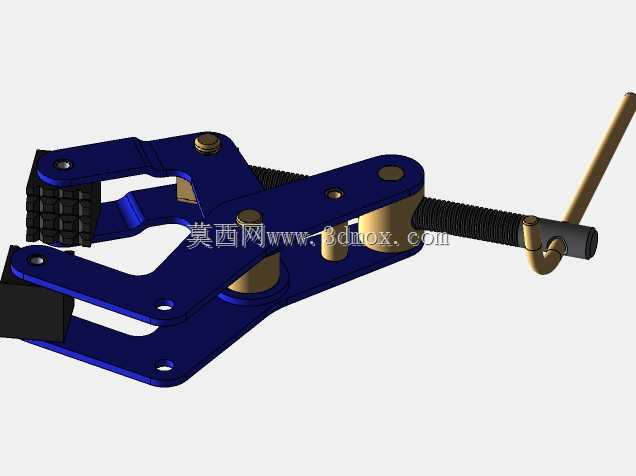

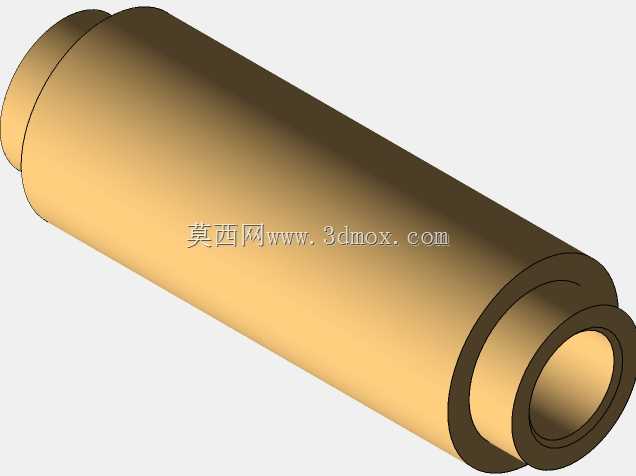

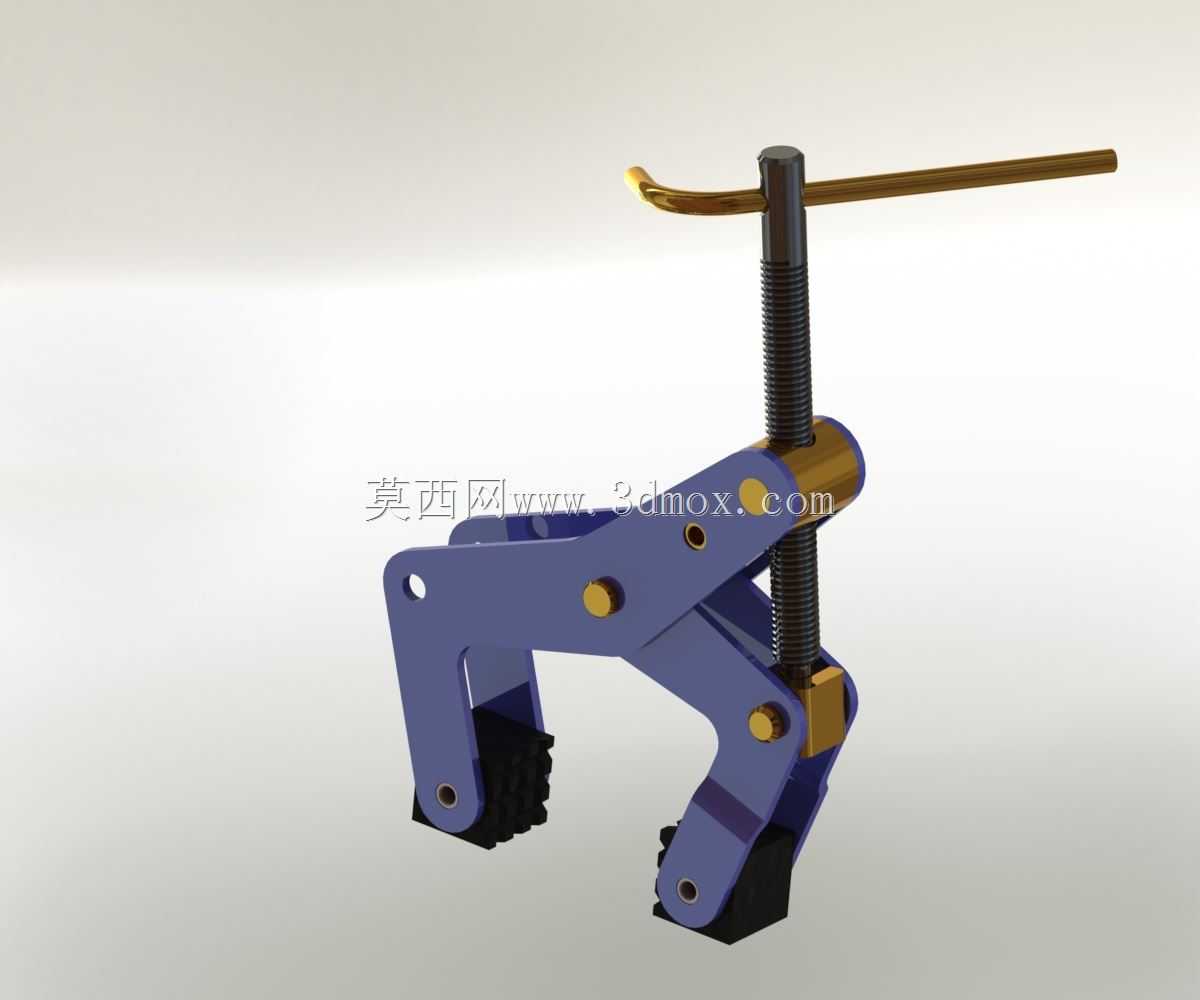

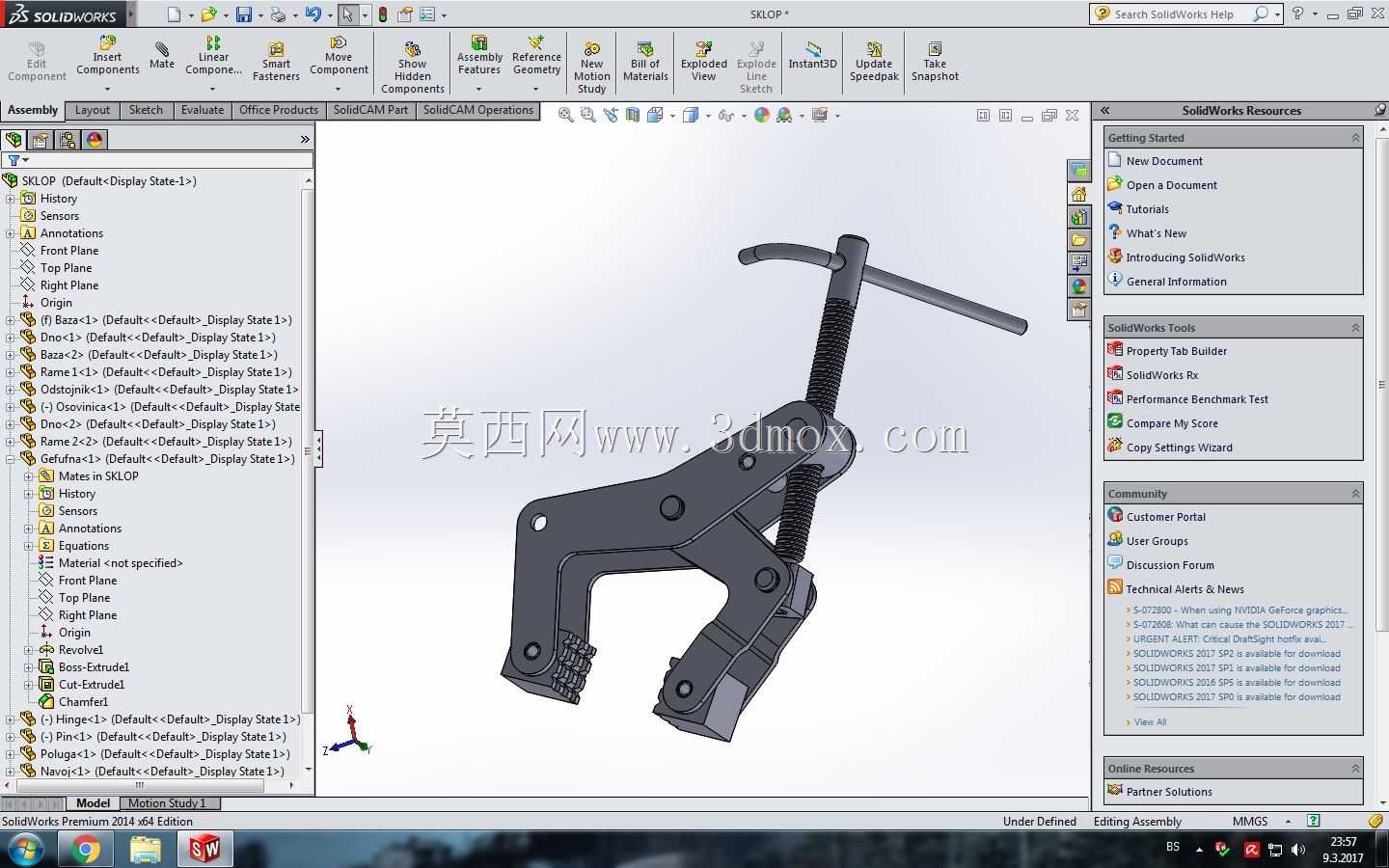

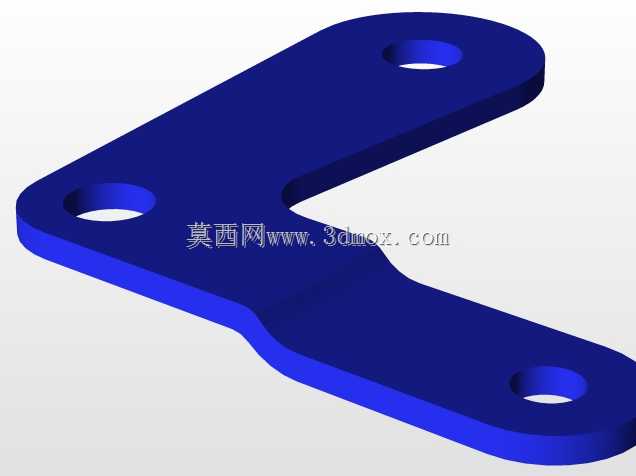

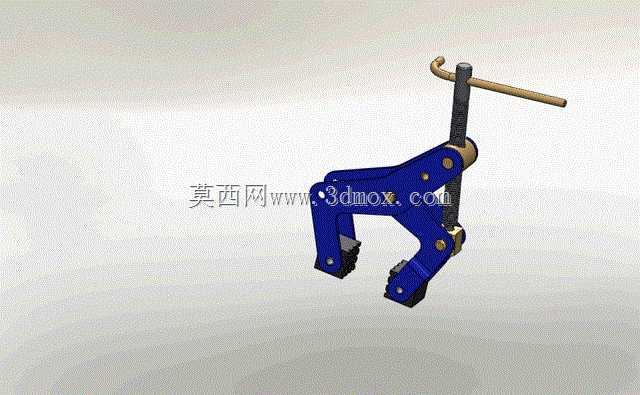

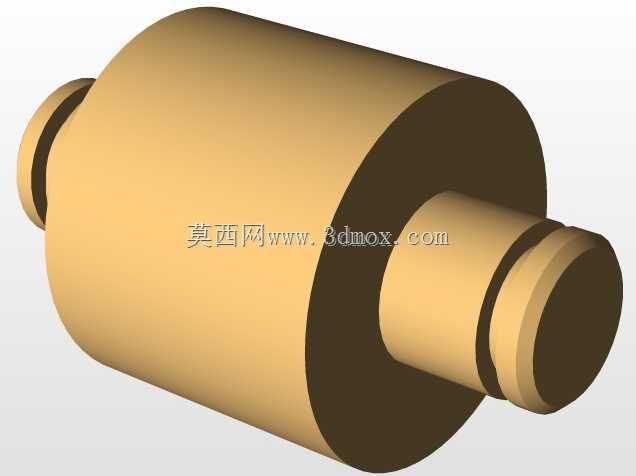

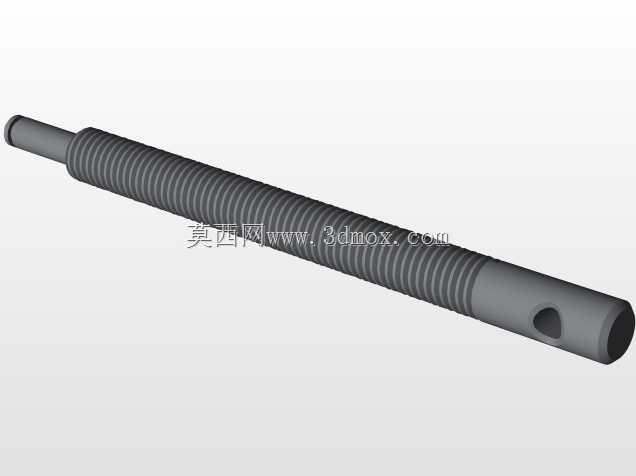

这款手动夹持工装主要面向机加工工位临时装夹、工件焊接定位、小型零部件装配固定、五金件维修夹持等多类工业场景，可在无气动、液压动力供给的零散作业场景下提供稳定可靠的压紧夹持力，适配多类小尺寸异形工件的固定需求，无需外接动力源即可独立完成装夹操作，尤其适合野外维修、小批量试制、零散工位补加工等缺乏集中动力配套的作业环境。该工装采用螺旋施力配合连杆增力的结构逻辑，顶部的T型施力杆可通过手动旋转带动竖向丝杆进给，丝杆的下压力通过中部铰接的多组连杆结构同步传递至两侧夹臂，驱动夹臂下端的夹持块同步向内收拢，实现对工件的双向同步夹紧，避免单侧施力导致的工件偏移问题；连杆结构自带力放大效果，仅需较小的手动旋转力矩即可在夹持端输出足够的压紧力，同时夹臂的铰接点位经过力学优化，在夹紧行程内可保持稳定的力输出特性，不会因工件尺寸小幅波动出现夹持力骤降的情况。工装整体采用对称式结构布局，主体夹臂为高强度合金材质，铰接点位采用耐磨销轴连接，夹持块表面设置有防滑齿纹结构，可增大与工件接触面的摩擦力，避免夹持过程中工件打滑移位；夹臂的开合行程可覆盖常规小型工件的夹持尺寸范围，整体结构紧凑无外凸尖锐结构，可直接放置在工作台面使用，也可通过夹臂上预留的安装孔位固定在专用工装台面上，安装边界适配多数常规工装台的安装孔距，无需额外定制转接配件即可完成固定。设计过程中重点优化了操作手感与夹持稳定性的平衡，T型施力杆的长度经过人机工程校核，手动旋转时无需借助额外加力杆即可达到额定夹持力，同时丝杆采用梯形螺纹结构，具备良好的自锁性能，夹紧后不会因作业过程中的振动出现松脱退转问题，可长时间保持稳定的夹持状态；两侧夹臂的运动轨迹经过运动仿真验证，开合过程中无结构干涉，夹持块的对中精度可满足常规机加工、焊接作业的定位要求，针对不同材质的被夹持工件，还可快速更换夹持块的防滑垫层，避免夹伤工件表面。
