数控加工用回转式四工位工件夹持工装

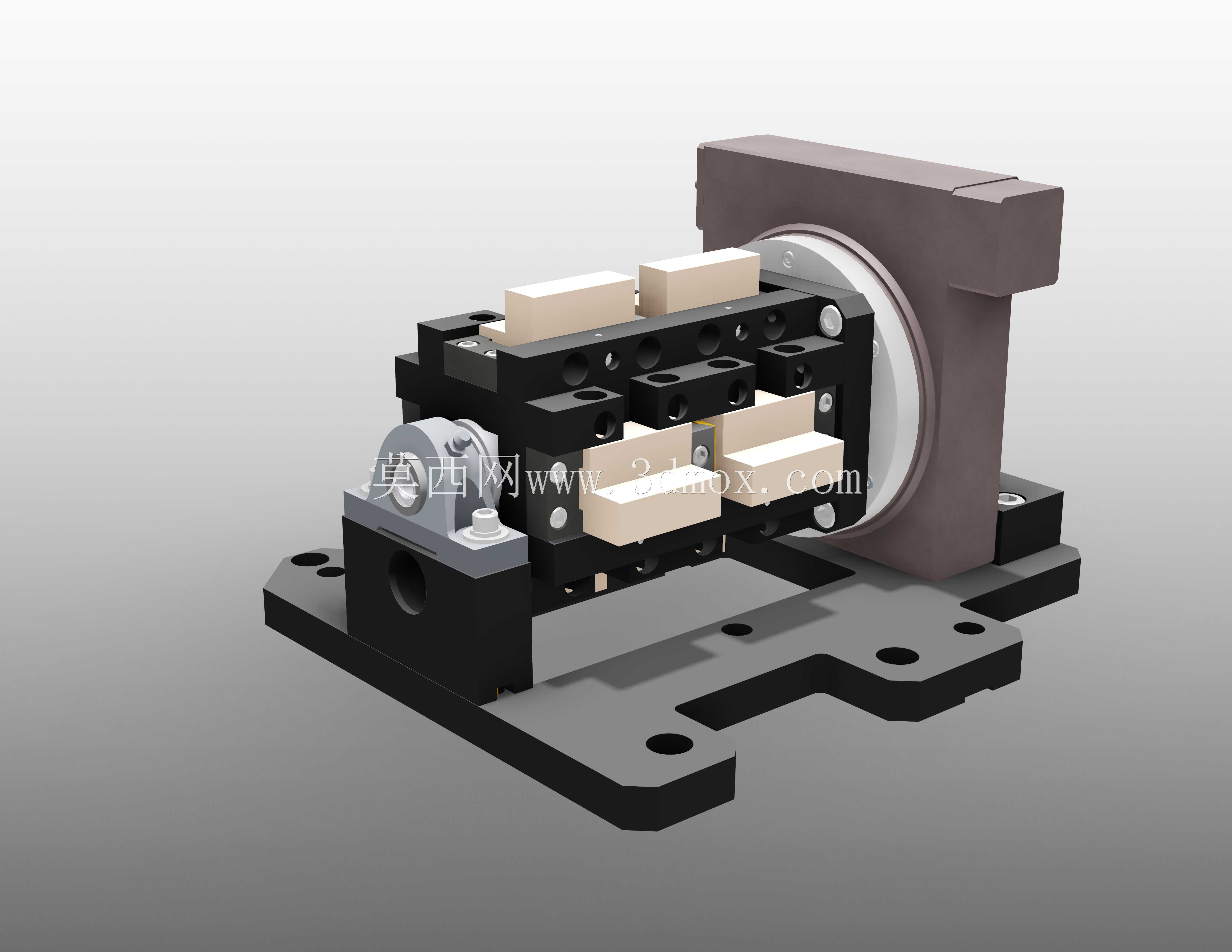

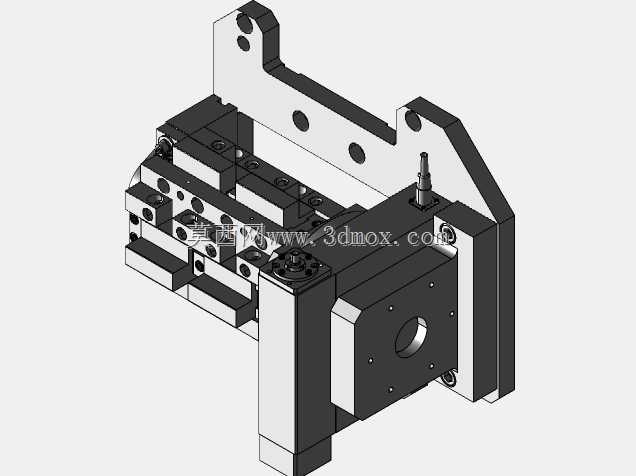

这款回转式夹持工装主要应用于数控加工中心、精密铣床等机加工设备的批量零件加工场景，针对需要完成多面铣削、钻孔、攻丝等多工序加工的中小型块状零件设计，可在单次装夹定位后通过回转切换工位完成零件四个侧边的全部加工工序，大幅减少重复装夹带来的定位误差，同时缩短工件装夹的辅助工时，提升批量零件加工的一致性与生产效率。工装整体采用L型安装基座作为承载主体，基座底部开设多组对称分布的长圆形安装孔，可适配不同T型槽间距的机床工作台安装，安装时可通过长孔调整工装在工作台面上的固定位置，适配不同加工行程的设备使用，基座整体采用高强度铸铁加工而成，具备优异的刚性与抗振性能，可承受大切削量加工时的切削载荷，避免加工过程中工装出现振颤影响零件加工精度。工装的回转承载部分采用高刚性回转支撑结构连接立板与夹持主体，回转定位精度可达0.02mm，每次回转切换工位后可自动完成锁止，避免加工过程中夹持主体出现偏移；夹持主体采用模块化布局设计，共设置四组对称分布的夹持工位，每组工位配备独立的可调式夹持块，夹持块采用硬质合金接触面设计，既可以保证夹持摩擦力避免工件加工时移位，又不会夹伤工件已加工表面，夹持块可根据待加工零件的外形尺寸调整安装位置，适配一定尺寸范围内不同规格的块状零件装夹需求，无需更换整套工装即可完成多品类零件的加工切换。工装的驱动端预留标准动力连接接口，可适配手动回转、气动回转或伺服电机驱动回转等多种驱动方式，用户可根据自身设备的自动化配置情况选择对应的驱动方案，手动驱动模式下可通过端侧的操作手柄快速完成工位切换，适配小批量多品种的加工场景；气动或伺服驱动模式可接入机床的自动化控制系统，实现工位切换的全自动控制，适配自动化生产线的无人化加工需求。整体工装的各运动部件均设置密封防护结构，可阻挡加工过程中产生的切屑、切削液进入回转配合间隙，延长工装的维护周期与使用寿命，各易损夹持块均采用快拆式安装结构，磨损后可快速更换，降低工装的后期维护成本。
