汽车悬架用螺旋弹簧液压减震构件

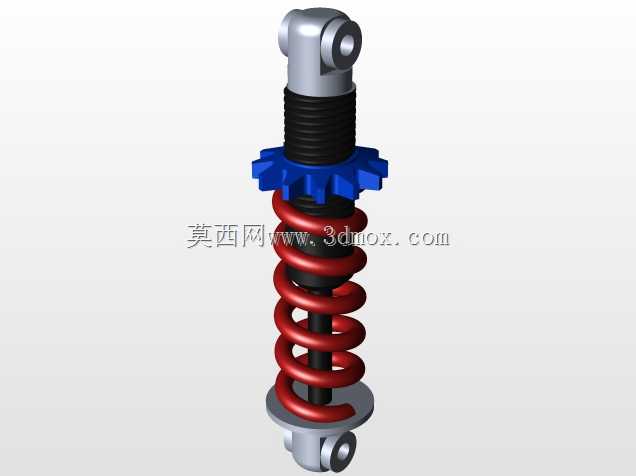

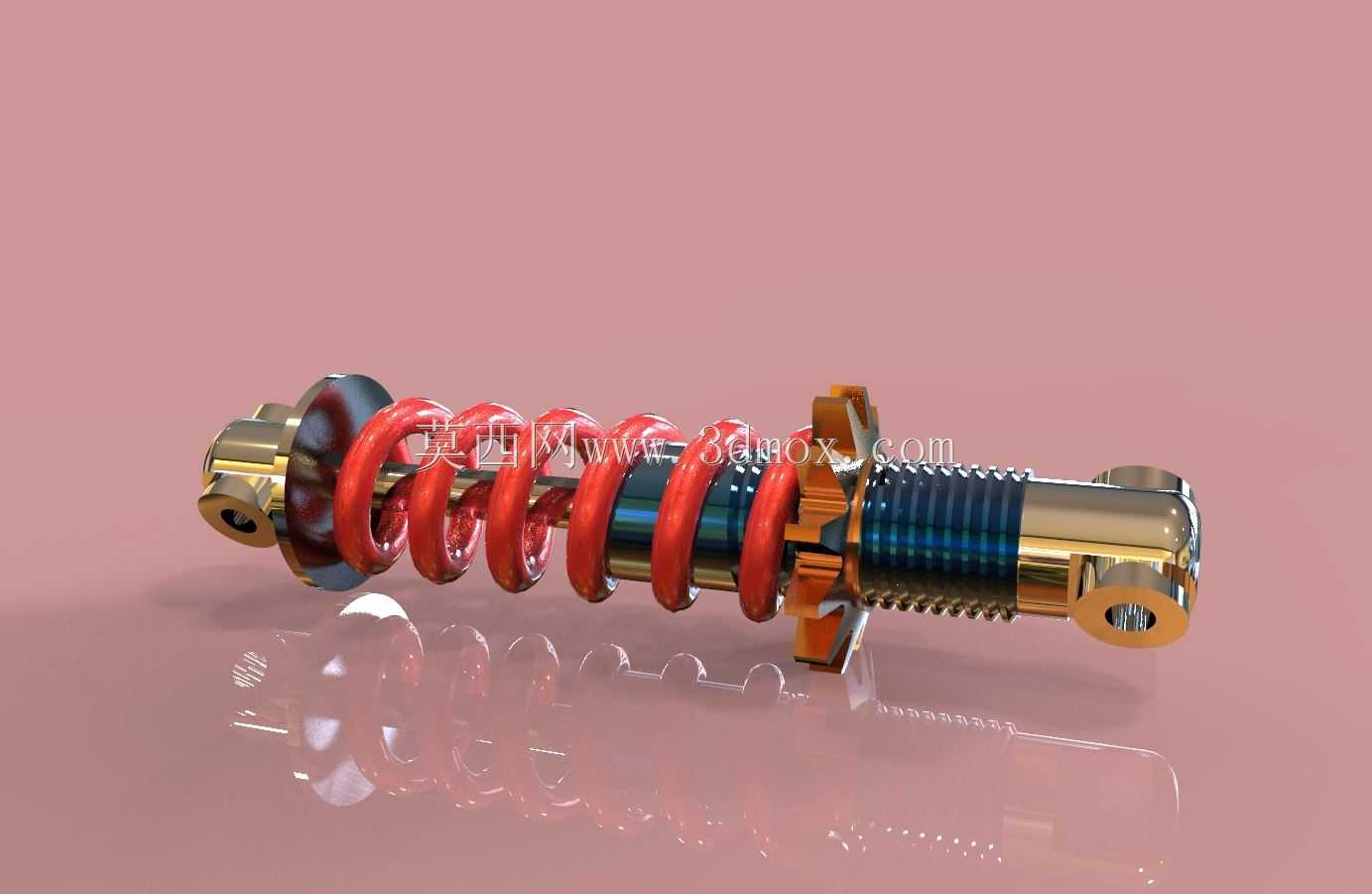

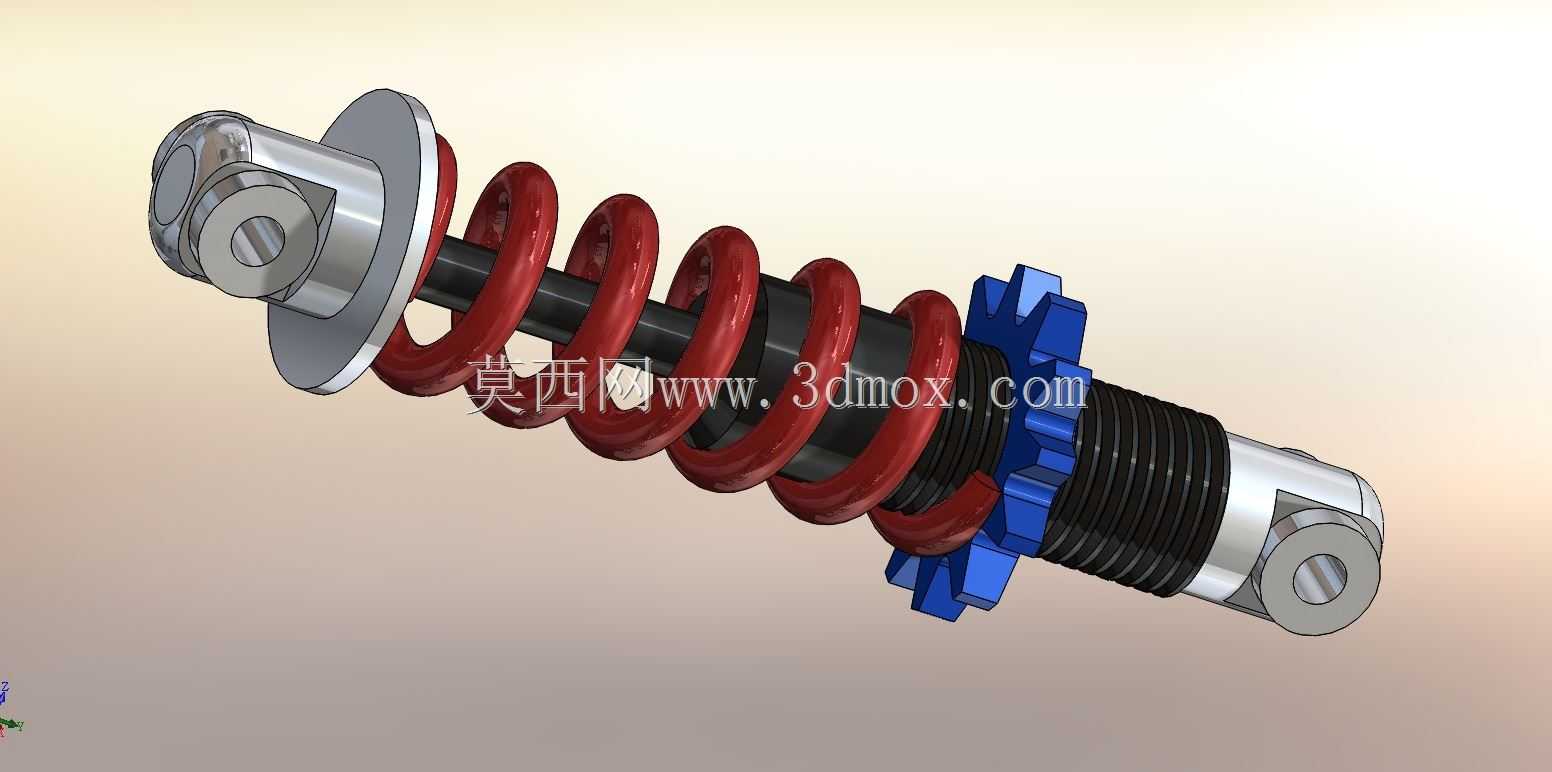

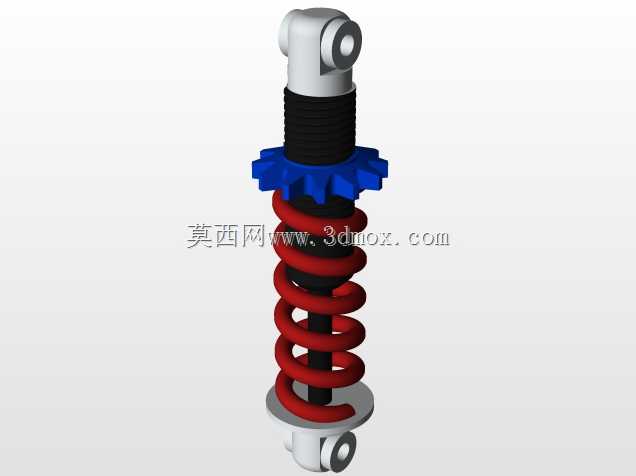

该减震构件主要应用于乘用车辆、轻型商用车辆的悬架系统中，安装于车架与车桥之间的连接点位，核心作用是缓冲路面颠簸传导的冲击载荷，同时快速衰减车身产生的往复振动，既能够提升车辆行驶过程中的乘坐舒适性，也能避免车轮因持续弹跳出现抓地力不足的问题，保障行驶过程中的操控稳定性与行驶安全。在实际使用场景中，当车辆经过坑洼路面、减速带或是遭遇突发的路面起伏时，车轮端的竖向位移会首先传导至减震构件，外部的螺旋弹簧会率先承接冲击载荷，通过自身的弹性形变将刚性冲击转化为平缓的弹性势能存储与释放，避免硬冲击直接传递到车身结构造成零部件损伤或是驾乘人员的不适感；而内嵌的液压阻尼结构则会在弹簧往复伸缩的过程中，通过阻尼阀组控制液压油的流动阻力，将弹簧往复运动的动能逐步转化为热能耗散掉，以此抑制弹簧多余的往复弹跳，让车身的姿态能够快速回归平稳状态，不会出现长时间的上下晃动感。从设计思路来看，这款减震构件采用了弹簧与阻尼筒同轴集成的布局结构，将螺旋弹簧套设在阻尼缸筒的外侧，上下两端分别设置了贴合弹簧端面的支撑托盘，既能够保证弹簧受力始终沿阻尼筒的轴向方向，避免弹簧出现偏磨、侧向弯折的问题，也能最大化压缩构件的整体安装空间，适配多数紧凑型车型悬架的狭小布置空间。阻尼缸筒的上端设置了带连接衬套的吊耳结构，下端设置了叉型连接座，分别对应车架端与转向节端的安装点位，安装边界充分考虑了悬架跳动过程中的运动干涉问题，整体伸缩行程覆盖了常规铺装路面与轻度非铺装路面的车轮跳动范围，既不会因为行程过短导致冲击触底损坏阻尼结构，也不会因为行程过长占用过多底盘布置空间。弹簧的螺距、丝径参数经过匹配调校，能够兼顾低速冲击下的柔软滤震表现与高速过弯、急刹工况下的支撑性，阻尼阀组采用了多通路的设计，能够在不同伸缩速度下提供适配的阻尼力度，低速伸缩时阻尼力度柔和保证滤震性，高速压缩时阻尼力度快速提升避免悬架触底，高速拉伸时阻尼力度线性增长拉住弹簧避免车身抛跳。构件的外露金属部件都做了防锈镀层处理，弹簧表面采用了喷塑工艺提升耐腐蚀性，能够适应雨天、融雪盐蚀等复杂的底盘使用环境，连接衬套采用了橡胶与金属硫化的结构，既能够隔绝部分高频振动传递到车身，也能保证连接点位的结构强度，长期使用不易出现松旷异响的问题。
