工业车间粉尘废气处理过滤室结构

这款过滤室主要应用于机械加工车间、冶金生产工段、建材加工产线、化工配料车间等存在粉尘飘散、废气含杂的工业场景，作为产线末端废气治理的核心处理单元，承担着捕集含尘气流、分离气固两相、截留粉尘杂质、输出达标洁净气体的核心作用，能够有效拦截生产过程中产生的金属切屑粉尘、焊接烟尘、原料研磨细粉、配料扬尘等各类固态污染物，避免无组织排放造成的车间环境恶化与大气污染问题，同时也能回收部分有价值的生产粉料，减少生产物料的无端损耗。

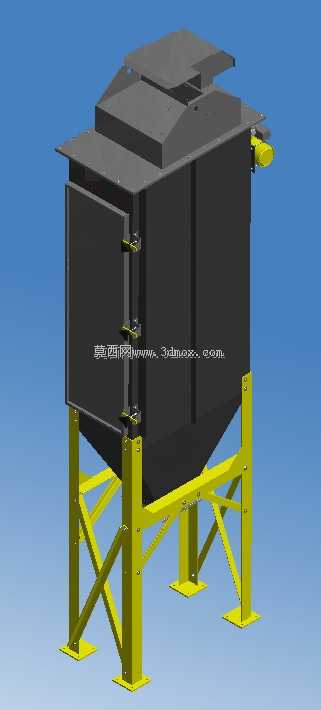

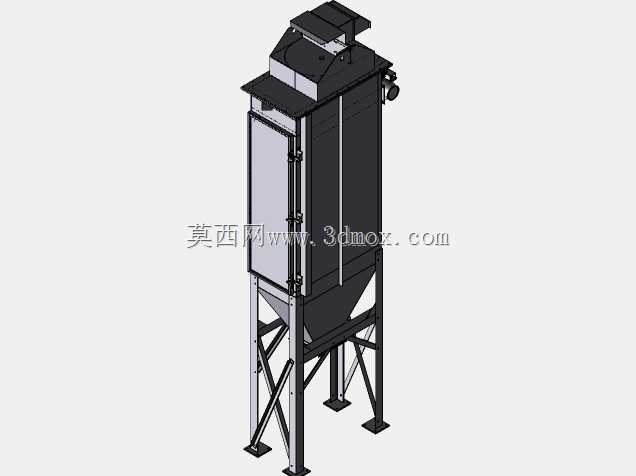

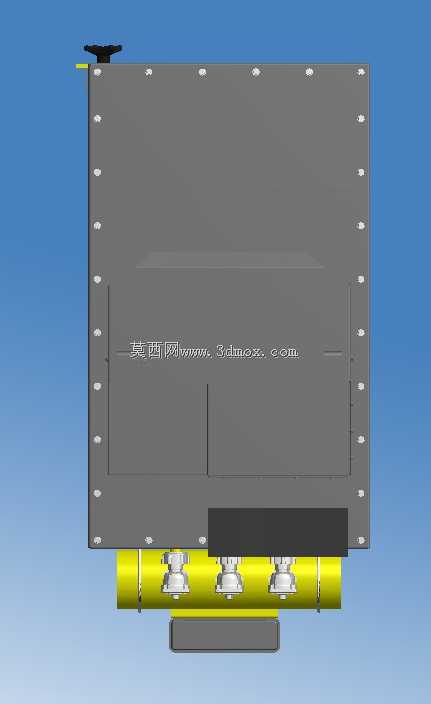

从功能特性来看，该过滤室采用侧开式检修门结构，门体搭配多组压紧锁止机构，能够保证设备运行过程中的腔体密封性，避免含尘气流从检修缝隙处泄漏，同时也方便后期更换内部滤材、清理腔体积尘时快速开启操作；设备顶部设置有气流均布结构，能够让进入腔体的含尘气流均匀分散到各个过滤单元区域，避免局部气流流速过快造成滤材局部负荷过高、磨损加剧的问题；设备侧部设置有脉冲清灰接口，可外接脉冲喷吹系统，在设备不停机的状态下完成滤材表面积尘的清理，维持过滤阻力的稳定，保障设备长期连续运行的处理效率；设备底部采用锥斗式集尘结构，被拦截下来的粉尘会顺着锥面滑落至底部集尘区域，可搭配卸灰阀实现粉尘的定期集中排出，无需频繁停机清理内部积尘。

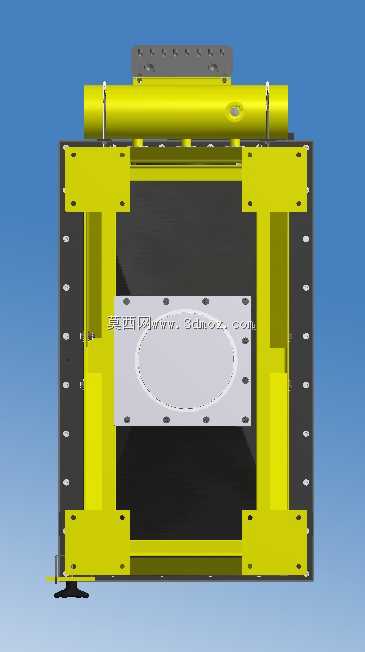

在设计思路上，这款过滤室采用模块化的腔体拼接思路，主体过滤腔体采用板式加强结构，在保证腔体结构强度、承受负压运行载荷的前提下，尽可能降低设备整体的自重，减少支撑结构的承重负担；支撑支架采用型钢焊接的桁架式结构，四根主立柱搭配斜向支撑与横向连接梁，能够将设备主体的载荷均匀传递到地面安装基础，同时支架底部设置方形安装脚板，可通过膨胀螺栓与混凝土地面完成固定，保证设备运行过程中的结构稳定性，避免气流脉冲、设备振动造成的结构晃动。

从安装边界来看，该设备整体采用立式落地安装布局，支架高度预留了底部集尘、卸灰装置的安装空间，安装时需要在设备顶部预留进气管道的对接空间，侧部预留清灰系统、排气管道的安装操作空间，检修门一侧需要预留不小于门体开启宽度的操作通道，方便后期运维人员开展检修、换材作业，设备整体的安装地面需要做水平硬化处理，保证支撑脚板的受力均匀，避免长期运行出现结构倾斜的问题。
