石油钻机配套液压制动夹持装置

该装置主要应用于陆地及海洋石油钻井作业场景，作为钻机起升系统的核心配套制动部件，安装在钻机井架下部的钻具输送通道旁，承担钻杆柱悬持、下钻制动、紧急工况锁止的关键作用，可在钻具起下钻过程中精准夹持不同规格的钻具本体，配合主绞车完成钻具的接卸、悬停与下放操作，避免钻具失控滑落引发的井下作业事故，同时在钻井作业突发断电、主制动系统失效的紧急工况下，可快速触发锁止动作，牢牢夹持住钻具柱，为井场作业安全提供冗余防护保障。

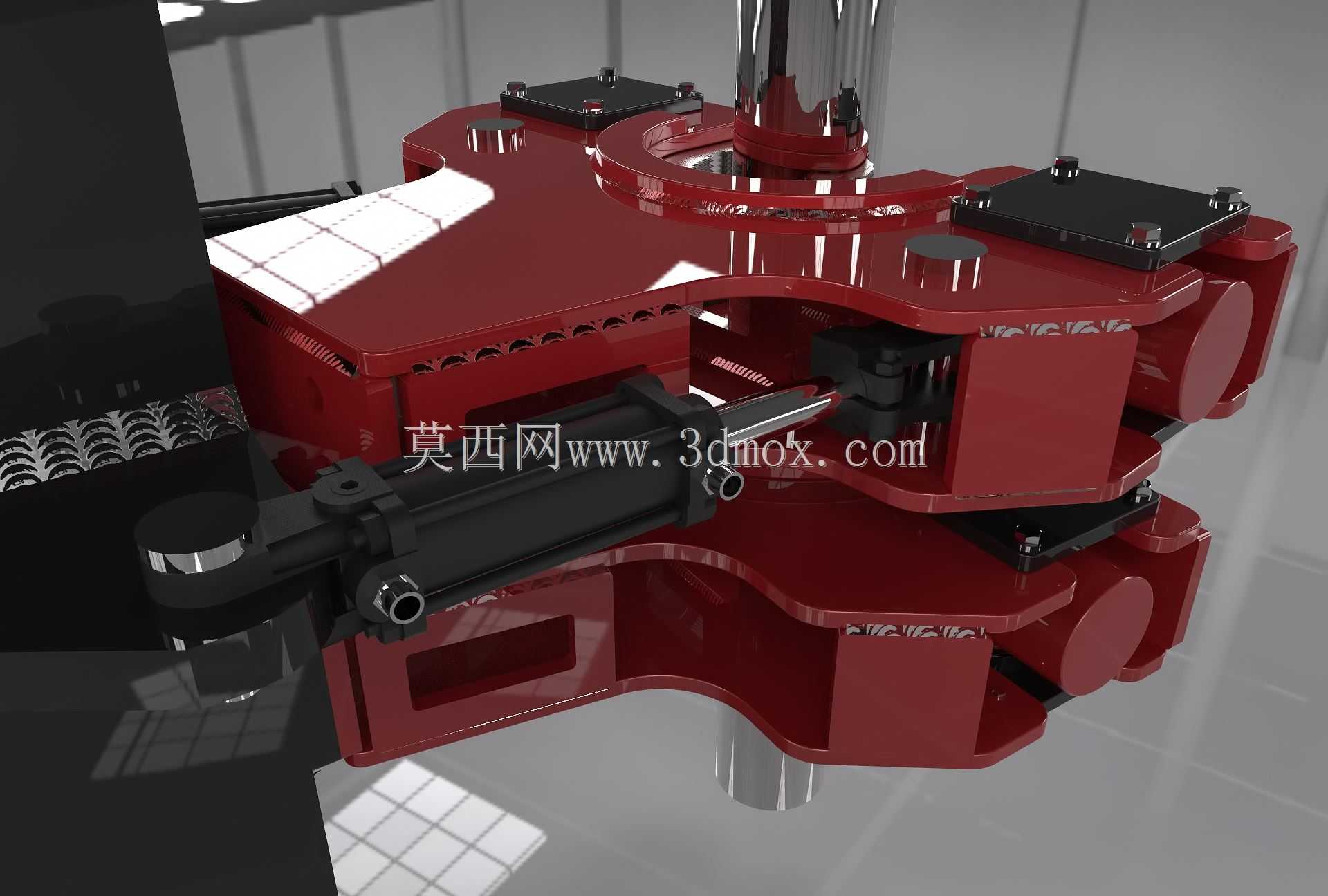

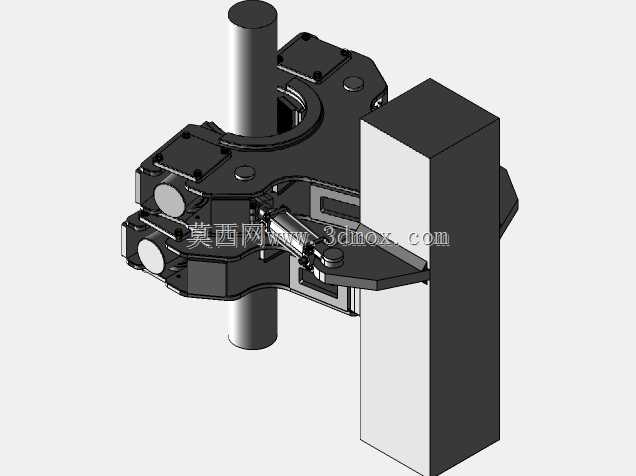

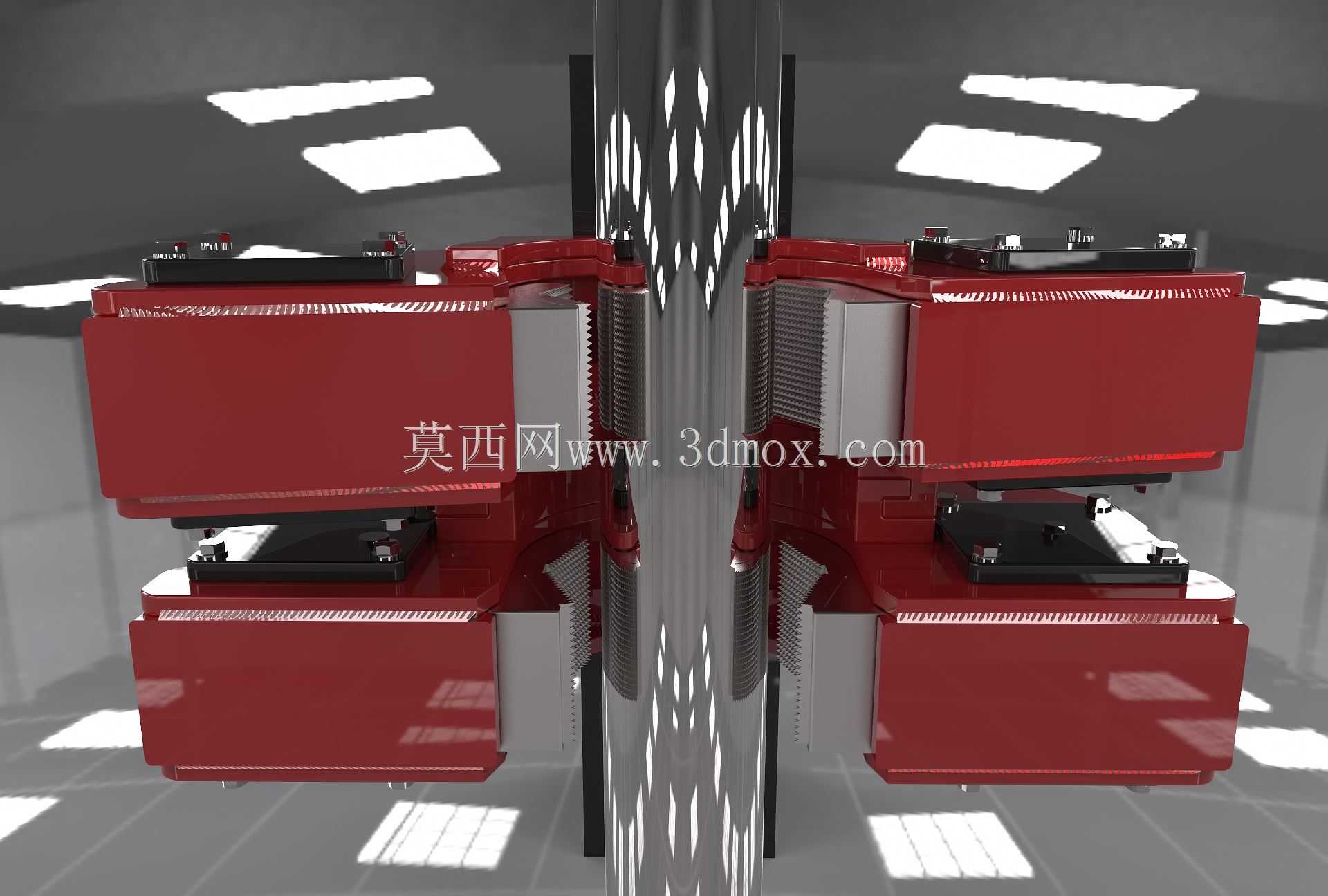

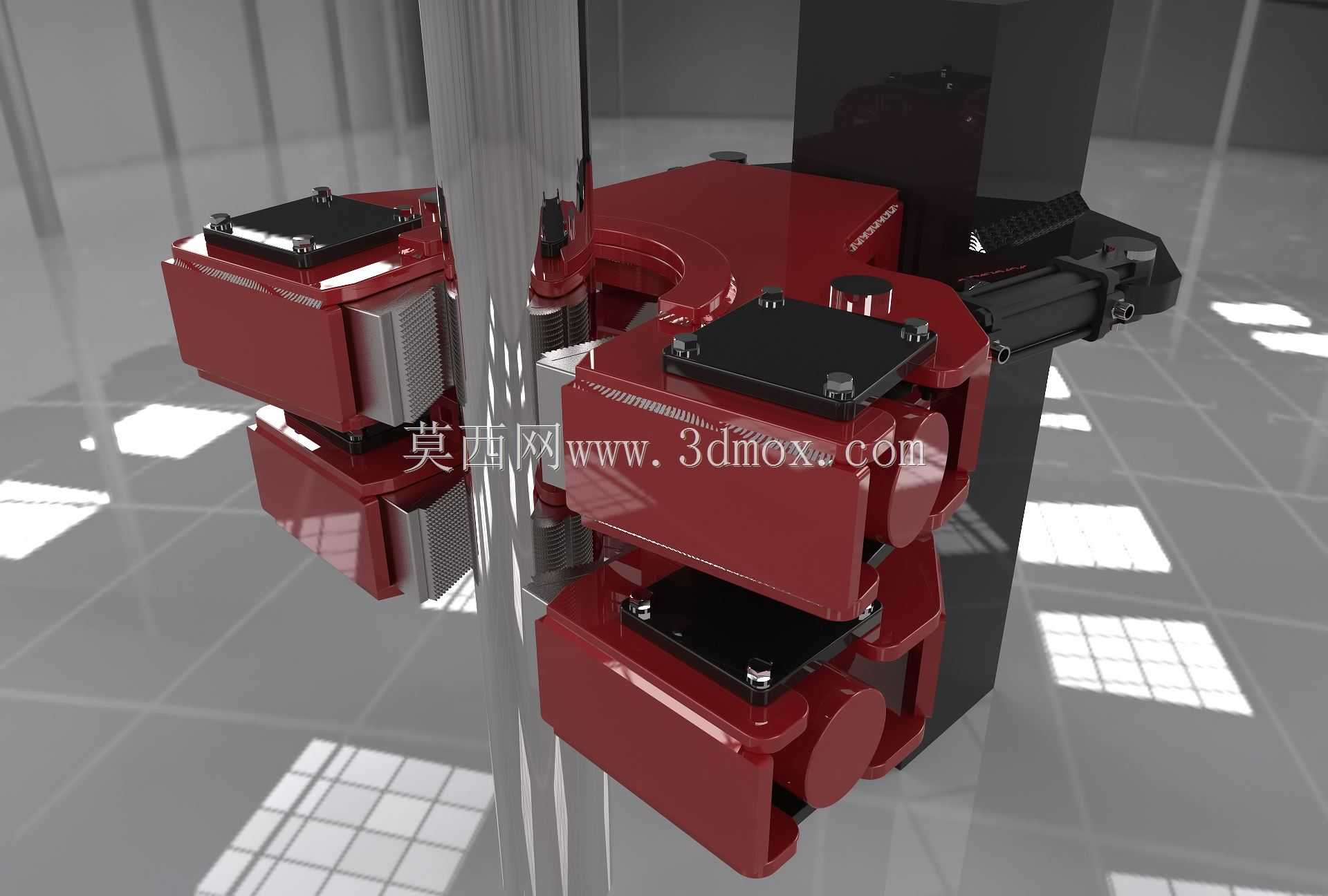

装置采用模块化分体式结构设计，整体以对称排布的多组液压驱动夹持单元为核心，每组夹持单元配备独立的碟簧复位与液压推力结构，日常作业时依靠液压动力输出稳定夹持力，液压卸荷时碟簧自动带动夹块复位张开，不会对钻具的正常起升下放造成干涉。夹块接触面采用适配钻杆圆弧面的仿形设计，表面做防滑耐磨处理，既可以保证足够的摩擦制动力，又能避免刚性夹持对钻具表面造成压痕损伤，延长钻具的使用寿命。

设计过程中充分考虑井口作业的复杂工况，整体外壳采用高强度铸钢材质做密封处理，可抵御井场泥浆、油污、盐雾的侵蚀，适配野外露天作业的恶劣环境；夹持单元之间预留了足够的安装调节间隙，可根据现场钻具的规格范围调整夹块的开合行程，兼容常规尺寸的钻杆、钻铤与套管作业需求。装置的安装接口采用标准化法兰连接设计，可直接匹配主流型号钻机的井口安装基座，不需要对现有钻机结构做大规模改造，安装时只需对齐安装孔位完成螺栓紧固，连接好液压供油管路即可投入使用，整体安装边界紧凑，不会占用井口过多的操作空间，也不会干扰井口其他工具的正常摆放与作业操作。

装置的制动响应速度经过针对性优化，从触发制动指令到夹块完全抱紧钻具的响应时间控制在极短范围内，可满足突发工况下的快速制动需求，同时夹持力可根据钻具的重量通过液压系统做无级调节，避免夹持力过大损伤钻具、或是夹持力不足导致打滑的问题，整体结构稳定可靠，维护时只需定期检查夹块磨损情况与液压密封件状态，即可保证长期稳定运行。
