多结构张力弹簧结构设计与运动特性展示

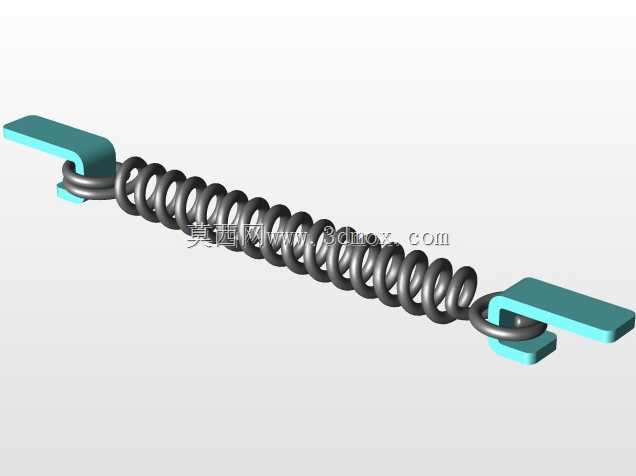

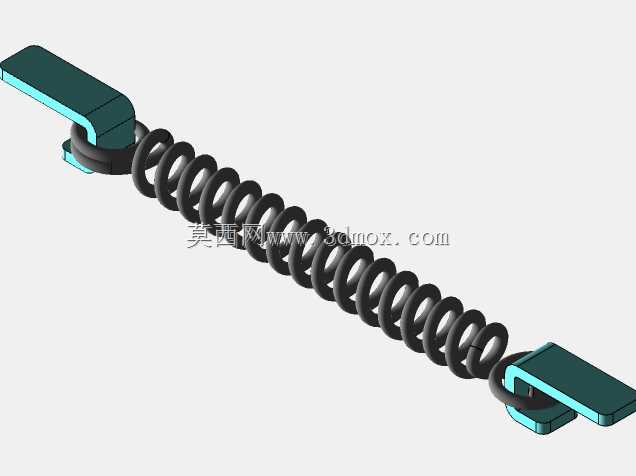

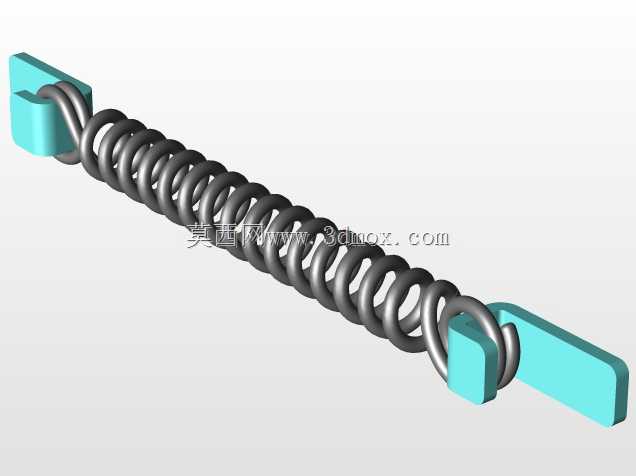

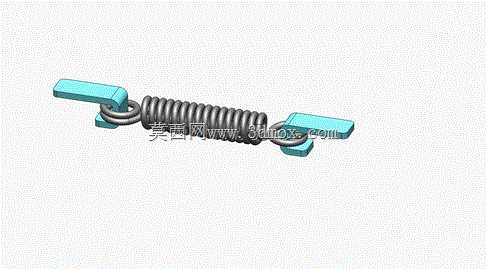

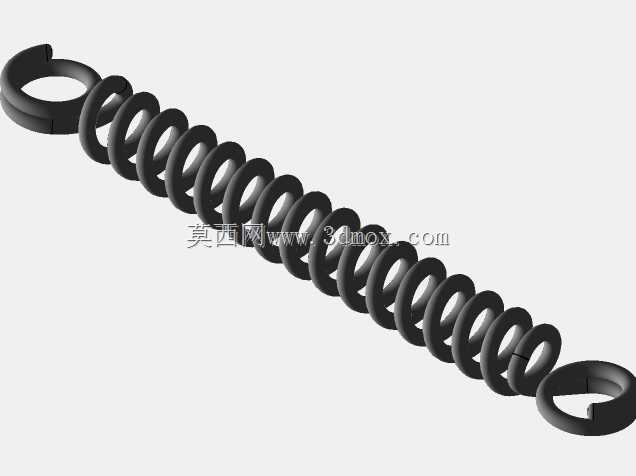

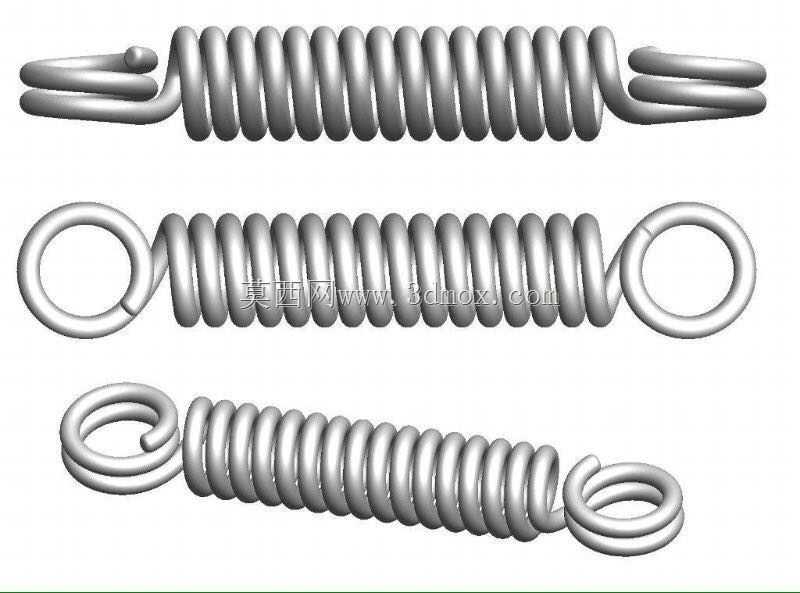

张力弹簧作为机械领域应用极为广泛的弹性储能元件，在各类需要提供复位拉力、张紧维持、载荷缓冲的场景中承担核心作用，小到日常家电的开合复位结构、健身器材的阻力提供部件，大到工业生产设备的张紧机构、工程机械的载荷缓冲组件、交通运输装备的连接限位结构，都能见到这类弹簧的身影，其依靠自身受拉产生的弹性形变反作用力，实现力的传递、位移的复位、振动的缓冲等核心功能，是保障各类机械结构稳定运行的基础五金构件。本次展示的三款不同端部结构的张力弹簧，分别适配不同的安装连接需求，其中两端带闭合挂钩的款式，可直接通过挂钩与设备上的挂接柱、连接孔配合，无需额外设计连接卡座，安装便捷性高，适合对安装效率要求较高、载荷中等的应用场景；两端为多圈并紧收口无挂钩的款式，需要配合专用的弹簧座或连接卡套进行固定，整体受力更为均匀，端部不会出现挂钩处的应力集中问题，适合承受高频交变拉力、长期循环载荷的工况；两端带圆环挂圈的款式，挂接接触面更大，连接后受力方向的对中性更好，可有效避免偏载导致的弹簧侧弯失效，适合对安装同轴度要求较高的精密传动张紧场景。在设计思路上，三款弹簧均采用等节距圆柱螺旋结构设计，这种结构的弹簧刚度稳定，在有效拉伸行程内拉力与形变量呈线性关系，便于工程师在设备设计阶段精准计算所需的预紧力与工作行程，匹配对应的弹簧参数；弹簧的有效圈数根据不同的刚度需求做了差异化设计，圈数越多则相同形变量下提供的拉力越小，整体刚度越低，适配不同载荷等级的设备需求；端部的并圈处理经过了结构优化，有效圈与端部连接圈之间过渡平滑，避免了截面突变带来的应力集中问题，大幅提升弹簧的抗疲劳寿命，减少长期循环拉伸下的断裂失效风险。在外形尺寸与安装边界层面，三款弹簧的外径、自由长度、有效圈数均做了明确的参数界定，安装时需要预留足够的拉伸行程空间，避免弹簧拉伸至并圈状态导致过载失效；带挂钩与圆环的款式，需要根据端部挂接结构的尺寸，预留对应的安装操作空间，确保挂接后挂钩或圆环能够自由转动，避免卡滞导致弹簧受偏载；无挂钩的收口款式，需要匹配对应内径的弹簧座，确保弹簧端部与卡座的配合间隙控制在合理范围，既不会因为间隙过大导致弹簧晃动偏斜，也不会因为间隙过小导致安装困难、弹簧伸缩卡滞。在实际设备应用中，张力弹簧的选型需要结合工作环境的温度、腐蚀情况、载荷循环频率等因素匹配对应的材料与表面处理，本次展示的弹簧结构可适配多种常用弹簧材料，能够覆盖绝大多数常规工业场景的使用需求，为机械结构的张紧、复位、缓冲功能提供可靠的弹性力支撑。
