台式机ATX规格金属PC电源外壳结构设计

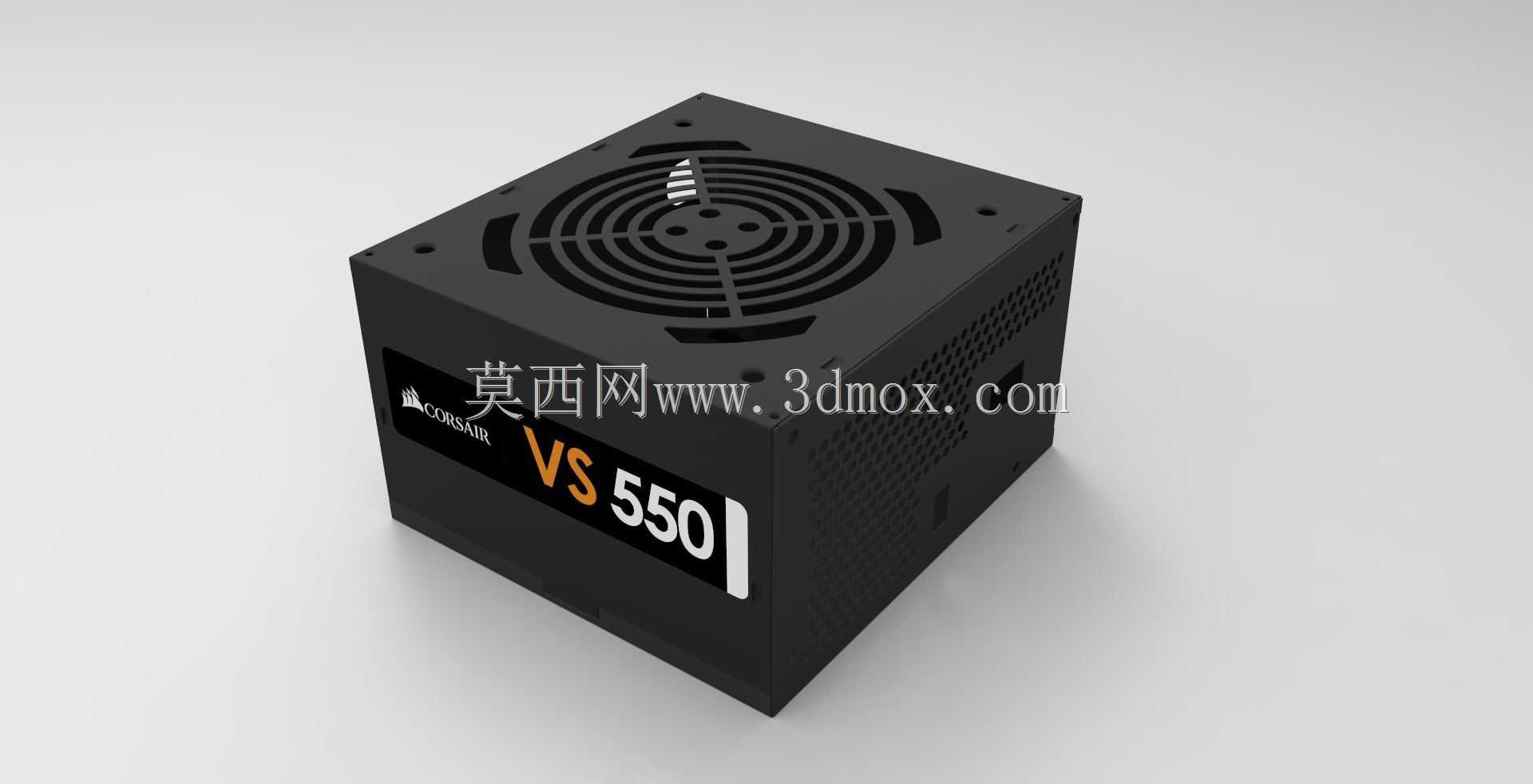

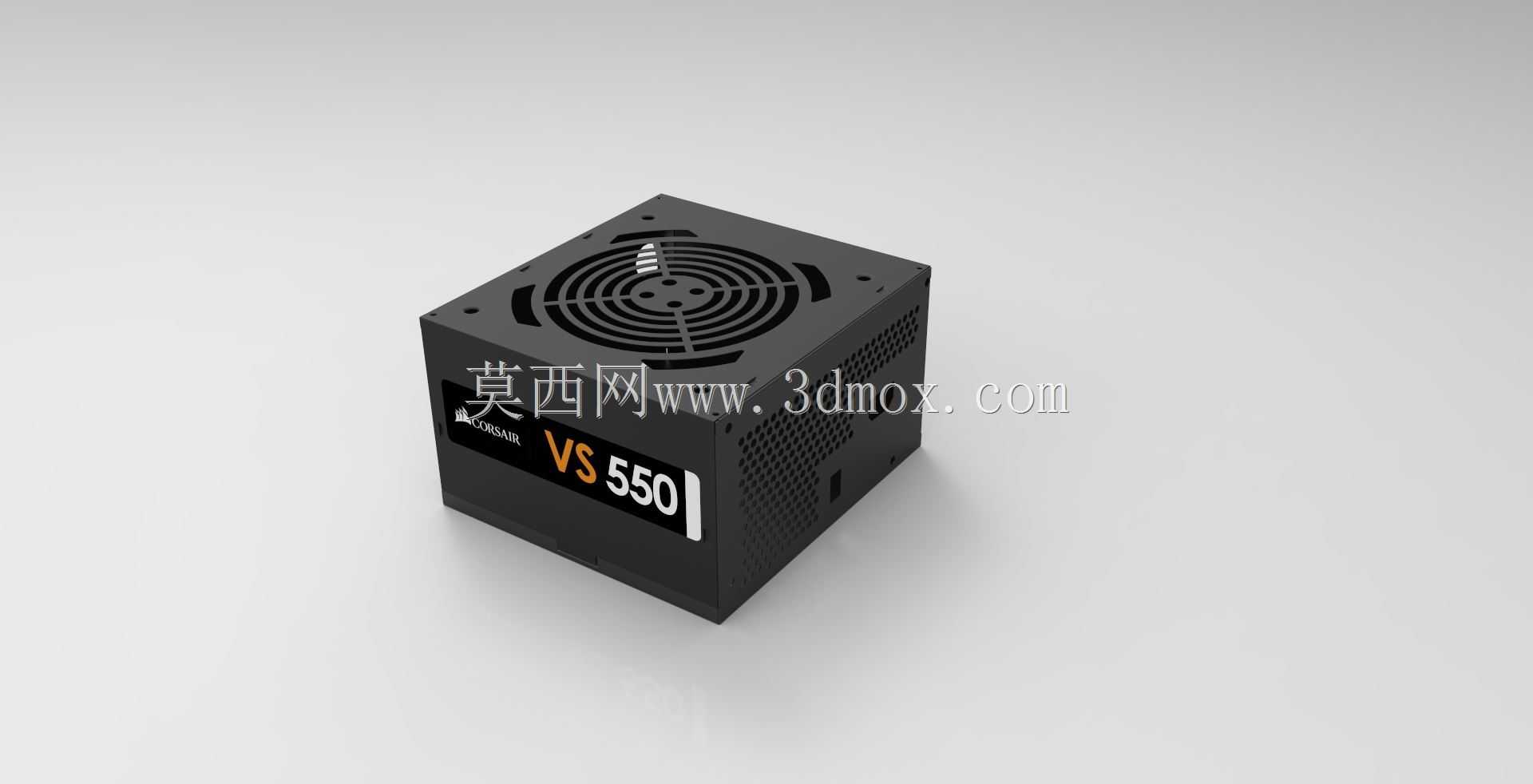

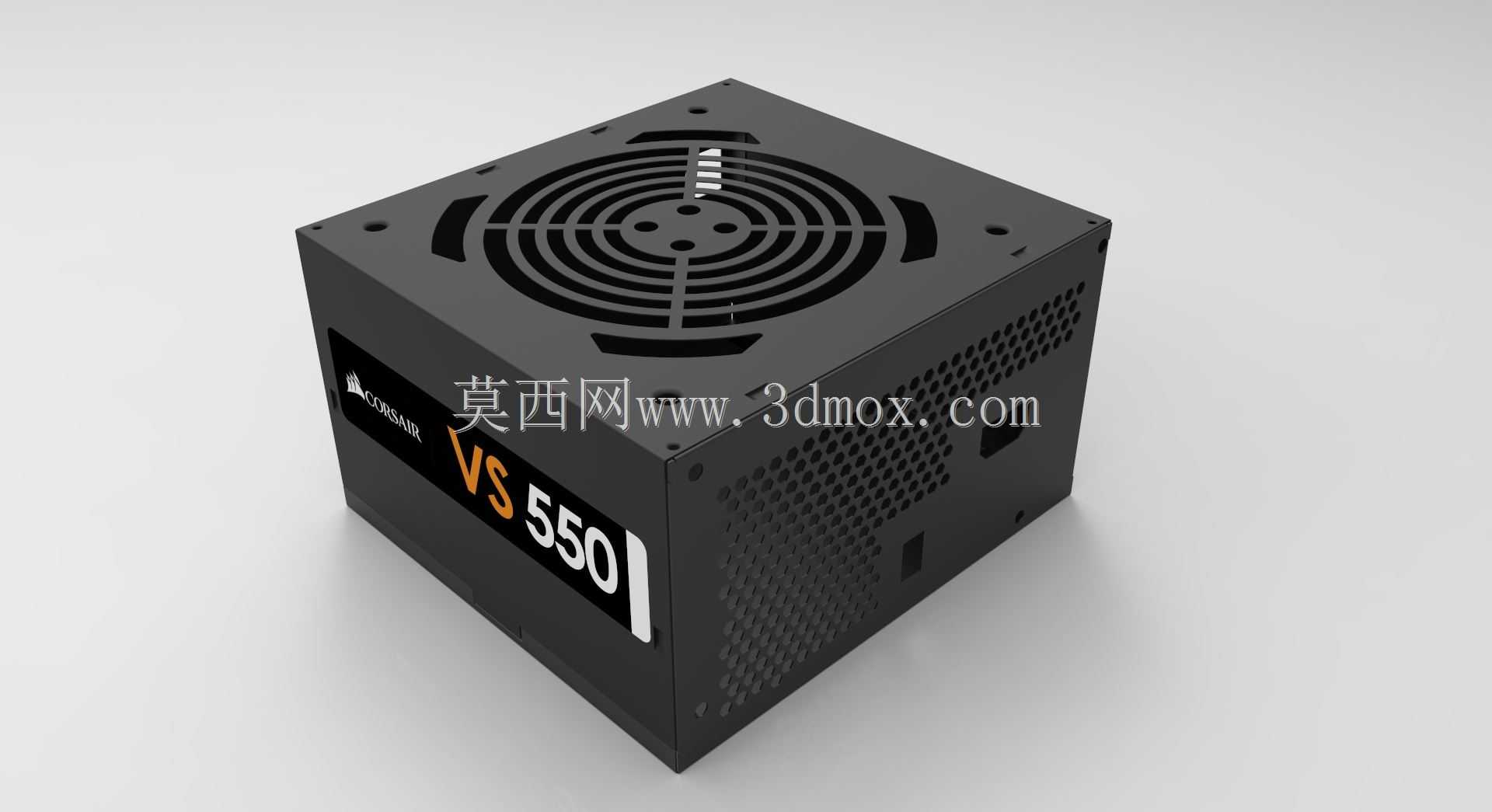

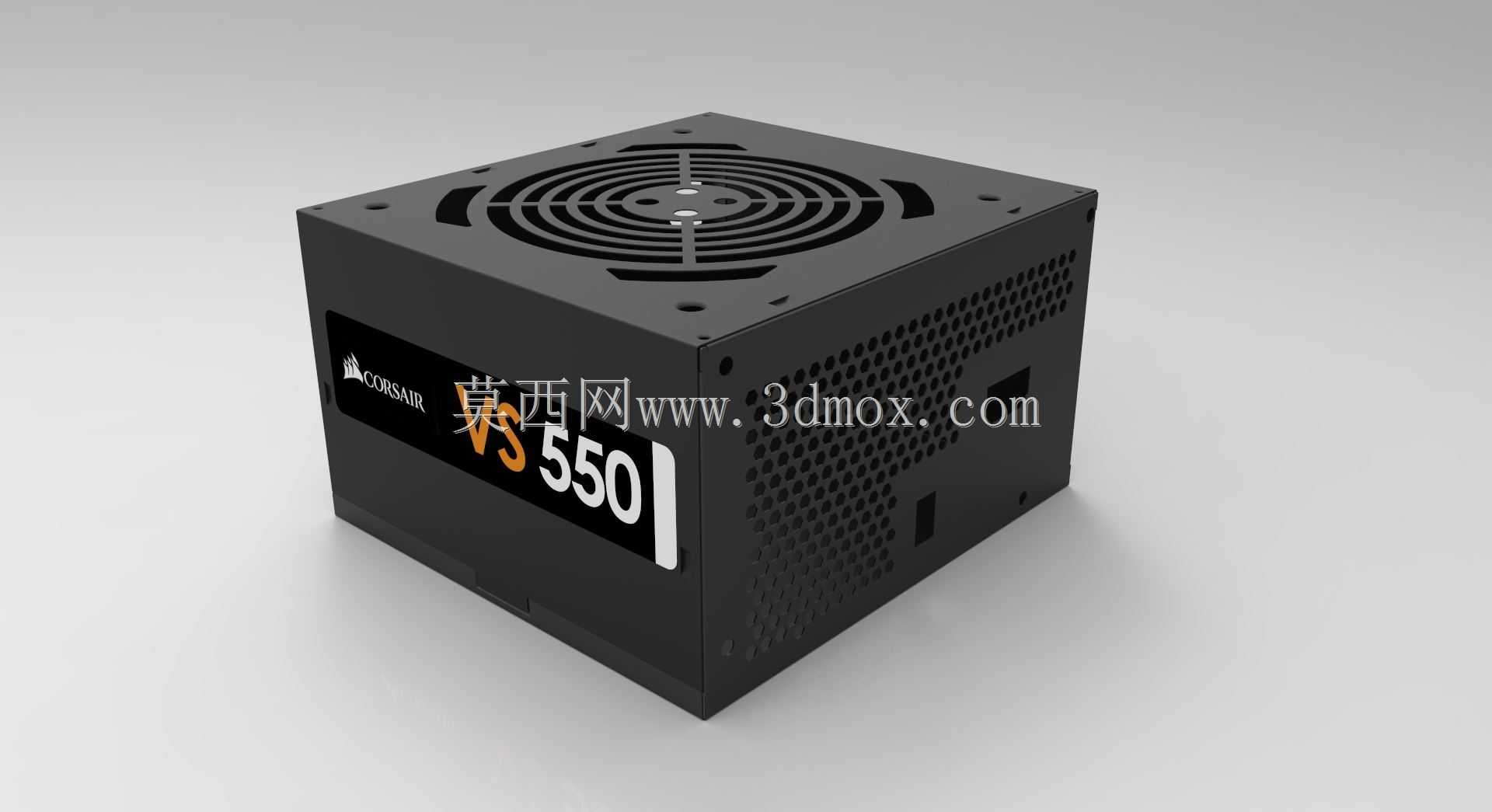

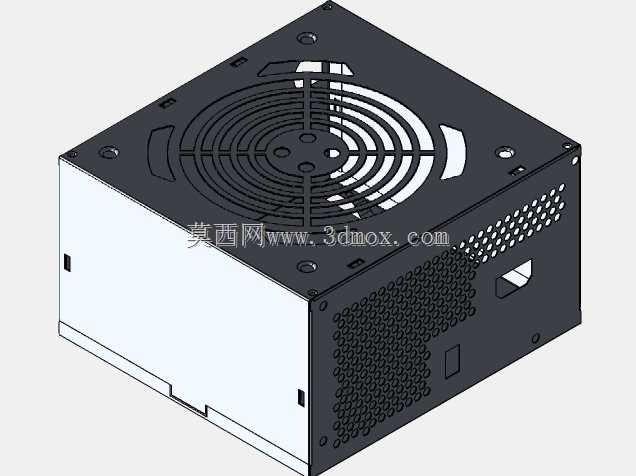

这款金属材质的电源外壳，是台式计算机供电单元的核心承载防护结构，主要应用于消费级台式主机、工控机、小型服务器等设备的供电模块封装场景，承担着固定内部供电元器件、屏蔽电磁干扰、引导散热气流、适配机箱安装位的多重作用。在实际使用场景中，该外壳需要包裹电源内部的PCB板、变压器、电容、电感等核心元器件，既要隔绝内部高压元件与机箱其他部件的接触风险，也要通过金属材质的导通特性实现电磁屏蔽，避免供电模块的高频信号干扰主板、显卡等其他硬件的正常运行，同时还要为内部散热风扇提供固定位与气流导向通道，保障供电单元长时间高负载运行时的热量能够顺利排出。从设计思路来看，这款外壳采用分体式钣金折弯拼接结构，主体使用冷轧钢板冲压成型，兼顾结构强度与轻量化需求，顶面预留的同心圆格栅散热孔，对应内部轴流风扇的出风方向，格栅的筋条宽度与开孔密度经过匹配设计，既保证足够的通风面积降低风阻，也能避免大尺寸异物进入电源内部造成短路风险；侧面的阵列式细密通风孔，则配合电源内部的风道形成侧进风、顶出风的顺畅散热路径，同时细密的开孔尺寸也能满足安规要求，防止使用者误触内部带电元件。外壳侧面预留的标签粘贴位，可用于标注电源的功率参数、认证信息、输出规格等内容，方便生产组装与后期维护时快速识别产品信息。在安装边界设计上，外壳的外部尺寸严格遵循ATX电源的通用规范，长宽高匹配标准台式机箱的电源安装仓位，外壳后部预留的AC输入插座开孔、模组输出接口开孔位置，完全适配通用电源的接口布局，外壳四个边角预留的固定螺丝孔位，对应机箱电源位的标准安装孔距，无需额外改装即可直接适配绝大多数标准台式机箱的安装需求，外壳的折边位置做了钝化包边处理，避免生产组装与后期维护时锋利的钣金边缘划伤操作人员，同时拼接处的卡扣与螺丝固定位设计，也方便外壳的快速拆装，便于电源生产时的元器件组装与后期的故障检修。外壳表面采用黑色哑光喷塑处理，既提升了金属壳体的防锈耐腐蚀能力，也能适配绝大多数机箱的内部配色风格，避免反光造成的机箱内部光污染问题。
