M3规格指旋式滚花紧固螺母结构设计

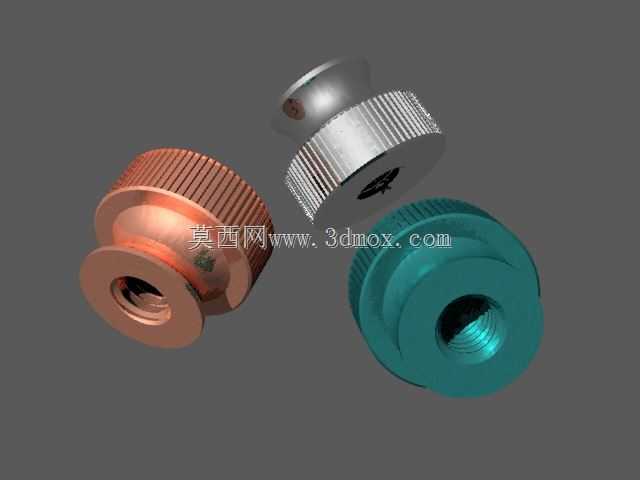

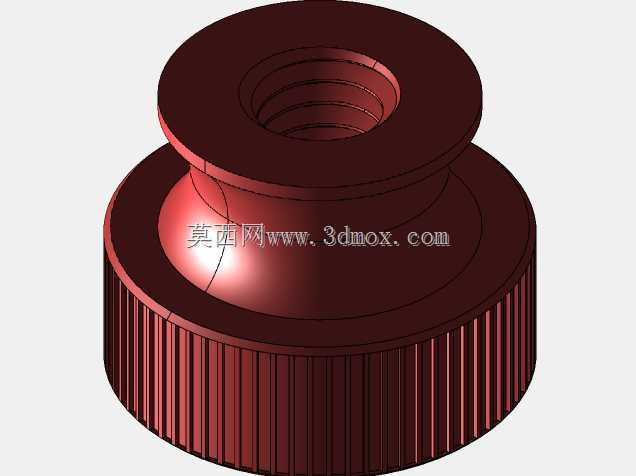

这款指旋螺母是面向轻载快装场景设计的手动紧固连接件，广泛应用于电子设备机箱面板固定、小型检测仪器工装快拆、3D打印平台调平、摄影器材附件锁紧、家用DIY组装结构等无需借助工具即可完成拆装的作业场景，能够大幅降低频繁拆装环节的工具依赖，提升装配与调试的作业效率。产品核心功能特性围绕手动操作的人机需求展开，螺母外侧设计有周向均匀分布的直纹滚花结构，滚花纹路深度与齿距经过反复调校，既能够保证手指拧动时提供足够的静摩擦力，避免施力过程中出现打滑问题，又不会因为棱边过于尖锐划伤操作人员手指，即使手部带有薄劳保手套或者轻微汗渍，也能稳定施加拧动力矩。螺母整体采用台阶式结构设计，上部为直径偏大的滚花施力段，下部为直径收窄的定位贴合段，两段之间的过渡台阶面作为安装贴合面，能够在拧紧后平稳压靠在被连接件表面，避免压伤软质被装配件的表层，同时保证锁紧后的连接同轴度，不会出现偏斜松动的问题。产品适配M3规格标准公制内螺纹，整体外径8毫米，总高度6毫米，安装时仅需在被连接件上开设直径略大于下部定位段的过孔，将螺母下部穿过过孔后对准配套螺柱，用手指拧动上部滚花段即可完成锁紧，无需预留扳手、螺丝刀等工具的操作空间，对于内部空间紧凑、操作空间受限的装配场景尤为适配。设计过程中充分考量了手动锁紧的力矩上限，整体壁厚经过受力校核，既能够满足日常轻载连接的锁紧强度要求，不会因为手动施力过大出现螺牙滑丝、本体开裂的问题，又尽可能控制了整体体积与重量，不会给轻量化装配场景带来额外的负重负担。滚花段的高度占整体高度的六成以上，能够保证手指接触施力时拥有足够的接触面积，即使是长时间反复拆装操作，也不会因为接触面积过小导致手指局部压痛。下部定位段的端面做了微小的倒角处理，既能够在安装时快速对准被连接件的过孔，提升装配对位效率，又能够去除加工过程中产生的锐边毛刺，避免安装过程中刮伤被连接件表面的涂层或者线路。
