壁挂式承重滑轮组结构设计方案

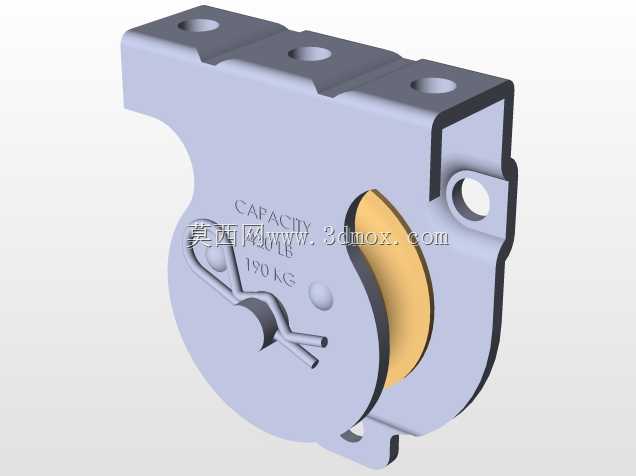

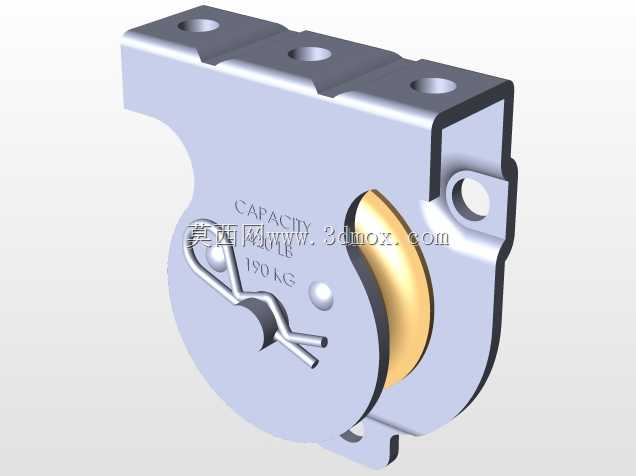

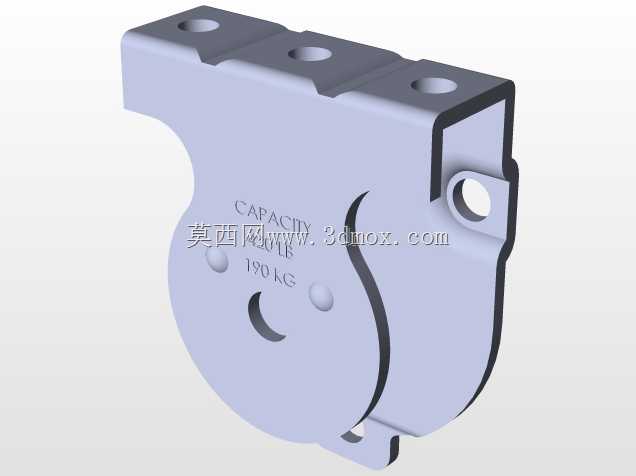

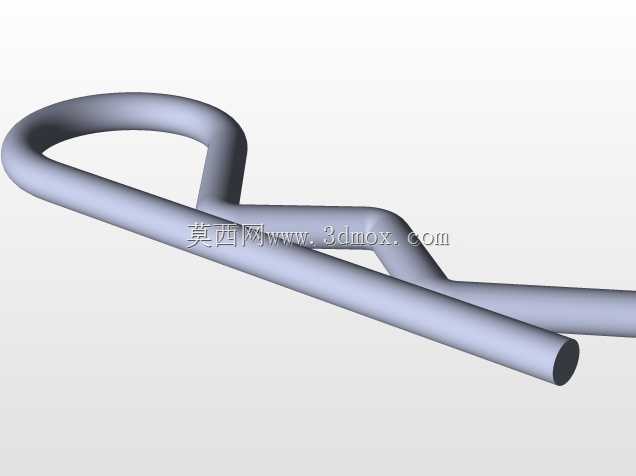

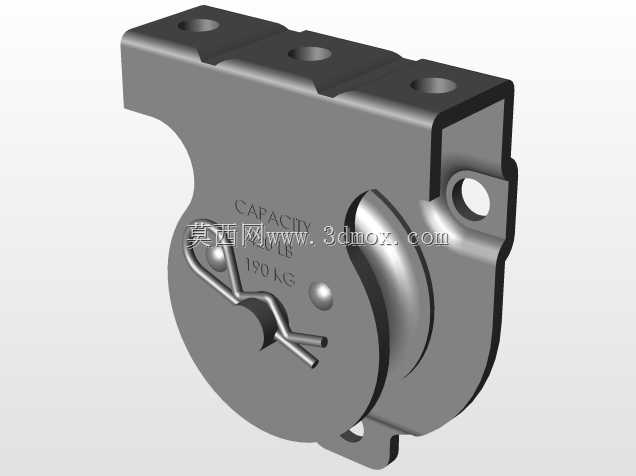

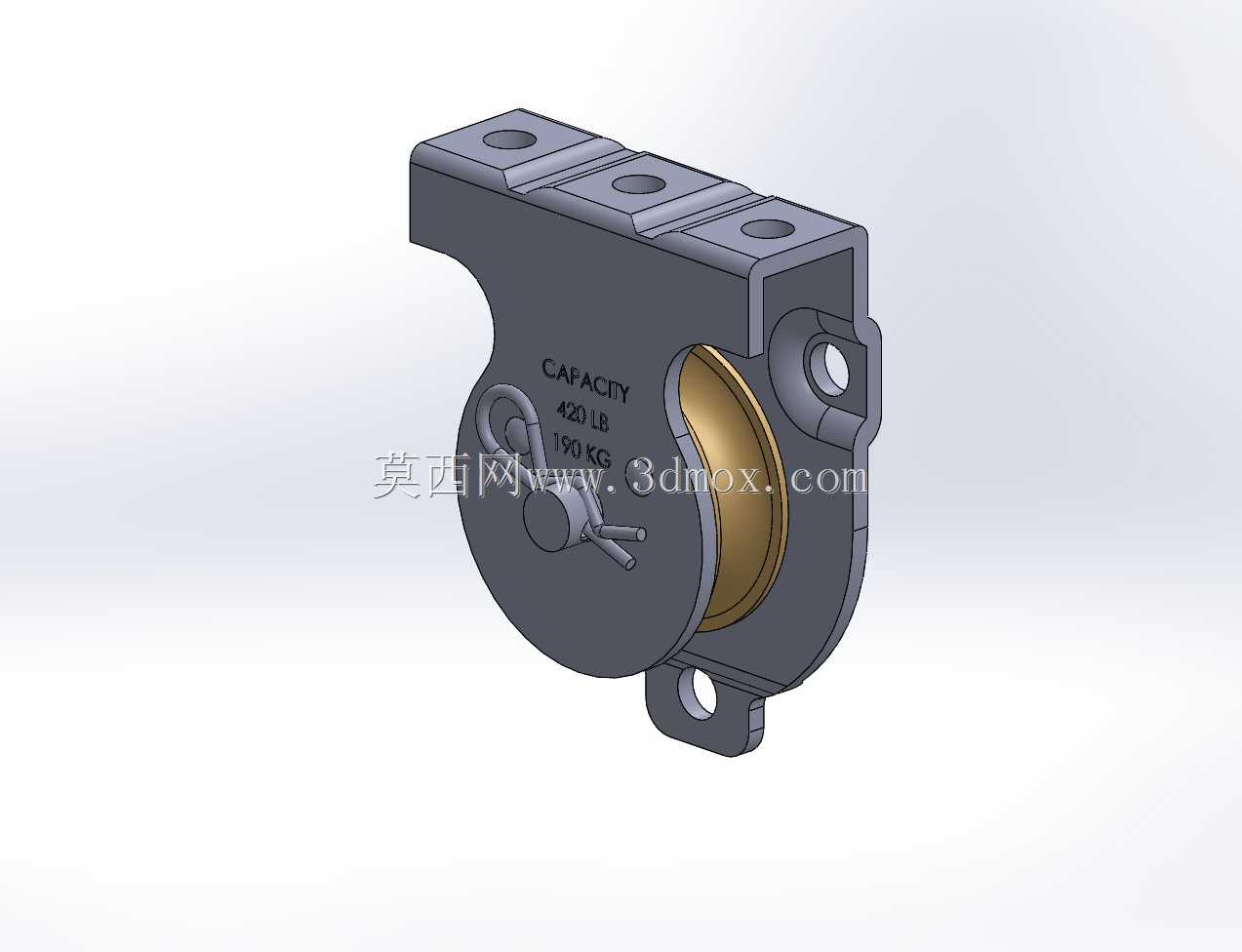

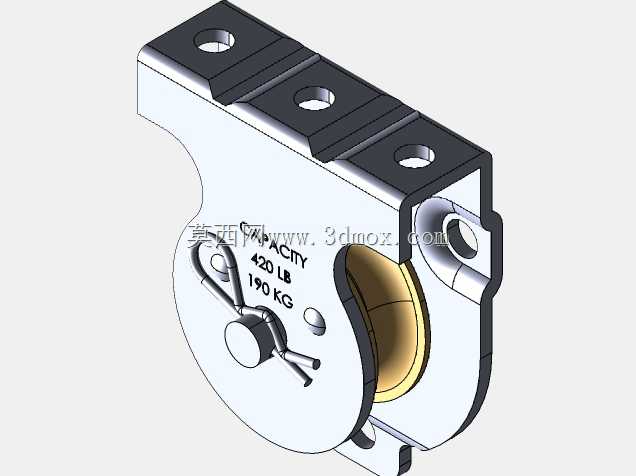

这款壁挂式承重滑轮组主要面向轻载起重、物料平移、线缆导向类作业场景，常见于小型车间工位物料吊运、仓储轻型货物上下架、舞台设备吊挂、户外小型设备安装牵引等作业环节，能够通过定滑轮的力向改变特性，降低人工牵引作业的施力难度，同时对牵引路径进行规整导向，避免绳索与安装基面、设备棱角发生摩擦损耗。从实际用途来看，该滑轮组额定承载上限为190KG，适配多数轻型人工辅助吊装作业需求，既可以单独作为固定吊点使用，也可以多组配合组成简易的导向牵引系统，适配绳索、皮带类牵引介质的传动需求。产品功能设计上，主体采用分体式夹板结构包裹滑轮轮体，轮体边缘做了圆弧凹槽设计，能够完全贴合牵引介质的接触面，避免牵引过程中出现脱绳、卡滞问题；侧边设置的插销式锁止结构，可以在牵引作业到位后快速锁定轮体转动，防止负载出现滑移下坠，提升作业过程的安全系数；顶部三个等距排布的安装孔位，能够适配螺栓固定的安装方式，可直接固定在钢结构支架、混凝土墙面预埋板、设备机架侧面等多种安装基面，底部额外设置的辅助挂孔，既可以作为安全绳的备用挂点，也可以挂载小型辅助工具，拓展使用场景。设计思路上，整体采用了对称式的受力结构，让负载的重力能够均匀分散到三块顶部安装耳板上，避免单点受力过大导致结构变形；轮体与夹板之间预留了合理的转动间隙，既不会因为间隙过大导致轮体晃动，也不会因为间隙过小出现转动卡涩，同时在轮体与销轴的接触位置预留了润滑脂存储空间，能够降低长期使用的磨损速率，延长部件的使用寿命。外形尺寸与安装边界方面，整体结构紧凑，安装基面贴合面为平整的平面设计，安装时仅需要在基面对应位置开设三个匹配螺栓孔径的固定孔，预留出轮体转动所需的径向空间即可，不需要额外开挖沉槽或者做特殊的基面处理；轮体突出夹板的尺寸经过严格控制，牵引过程中绳索不会与安装基面发生摩擦，侧面锁止扳手的操作空间预留充足，作业人员不需要额外借助工具就可以完成锁止与释放操作，整体安装与使用的门槛较低，适配多数轻型吊装场景的安装条件。
