Apalis嵌入式主板四型散热鳍片结构

该散热件面向Apalis系列嵌入式计算机模块的被动散热场景，常见于工业控制网关、边缘计算节点、车载嵌入式主机、紧凑型视觉控制器等内部空间受限、长期连续运行的设备。这类设备通常封闭在控制柜或金属机箱内，风扇维护困难且粉尘、振动环境较多，因此采用无风扇导热结构，把核心板表面的热量通过接触面传导至大面积鳍片，再依靠机箱内自然对流和壳体辐射完成散热。

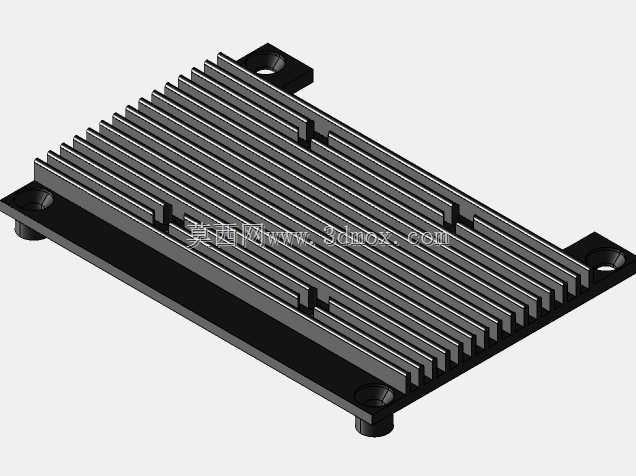

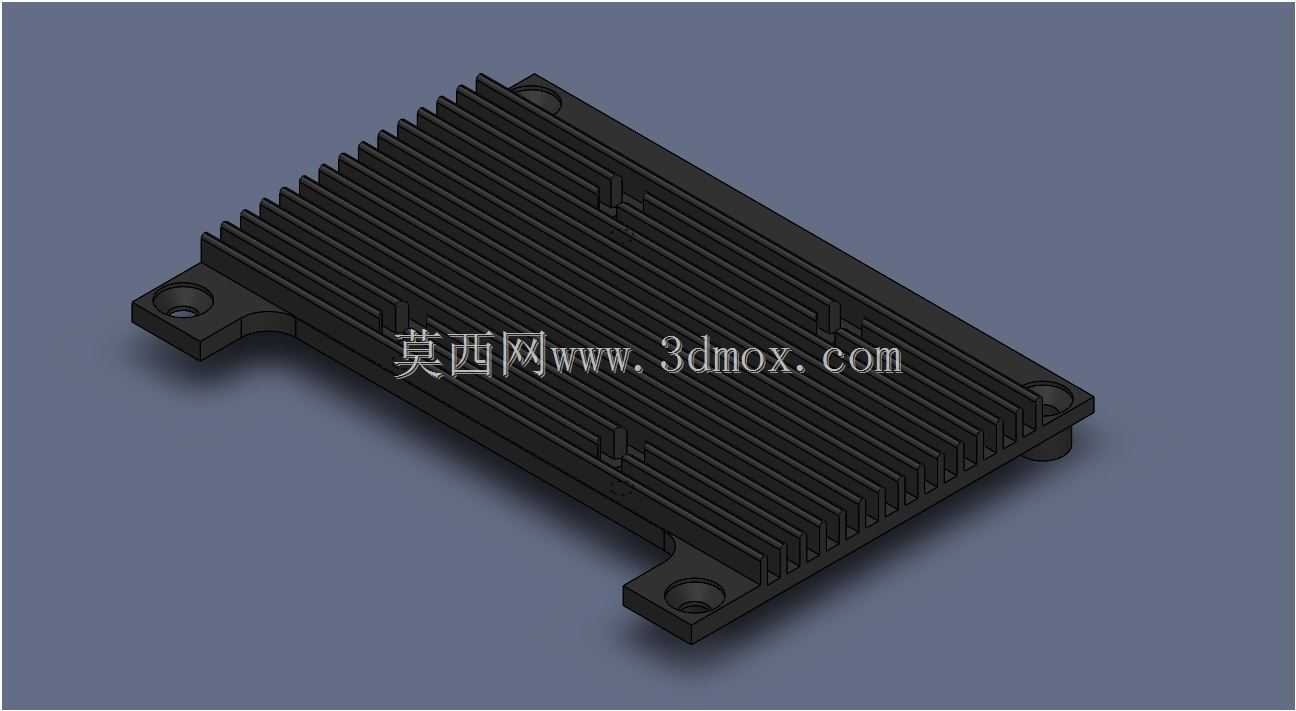

结构主体为矩形散热基座，上表面布置密集平行鳍片，鳍片走向沿长边延伸，能够在有限高度内扩大换热面积，同时形成连续气流通道。基座四角延伸出带孔安装耳，用于穿过紧固件将散热器压合在核心板上方；安装耳相对主体下沉并保留局部凸台，既控制整体高度，也让压紧力更稳定，避免装配后翘曲。鳍片端部与基座边缘保留实体边框，可提升加工或成型时的整体刚性，减少薄鳍片倒伏、变形风险。

设计上优先考虑接触热阻和安装边界。底面需要与模块主要发热器件区域贴合，因此基座平面应保持较高平整度，装配时可配合导热垫或导热片补偿器件公差。四角孔位决定散热器在板卡上的定位，安装耳外扩后不会与周边高器件干涉，同时把锁紧位置移出鳍片密集区，方便螺丝刀操作。鳍片间距不宜过密，否则在自然对流条件下阻力增大、灰尘堆积后散热效率下降；也不宜过疏，否则单位体积换热面积不足。该结构在片厚、片高和片距之间取折中，适合低风速、长周期运行的嵌入式系统。

从三维建模角度看，主体可由基座拉伸体与多片鳍片阵列组合，再对四角安装耳、固定孔和边角倒角进行切除与细化。建模时需重点控制安装耳孔位、底面贴合区、鳍片高度以及外轮廓包络，确保散热器装入整机后不与外壳、连接器或相邻板卡冲突。对于结构选型人员，该模型可直接用于校核散热空间、紧固件行程、导热垫压缩量以及周边器件避让；对于热设计人员，则可作为外形基础，进一步结合材料导热系数、表面处理和热源功耗评估鳍片面积是否满足温升要求。
