镂空嵌套式立方体铝制教学实训加工件

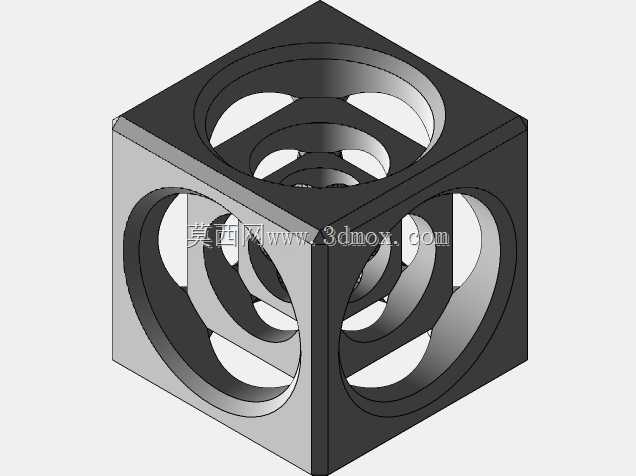

　　这款嵌套镂空立方体结构件，最初是作为金工实训阶段的实操加工载体设计，整体采用正六面体基础构型，六个面均开设同轴等径的圆形通孔，孔与孔之间在立方体内部形成连续的环形嵌套结构，从任意一个端面的通孔向内观察，都能看到逐层向内收进的环形壁面，形成视觉上的纵深嵌套效果，这类结构在实训教学中常用来训练三轴加工中心的同轴度找正、深腔加工排屑、薄壁件装夹防变形等核心操作技能。从实际加工落地的角度看，该结构选用铝作为加工基材，一方面是铝的切削性能优异，加工过程中刀具负载小，不容易出现粘刀、崩刀的问题，适合实训阶段学员操作，另一方面铝件加工后表面阳极氧化处理方便，能获得较好的外观质感，作为实训成果展示件也有不错的呈现效果。结构设计上，

　　六个面的通孔轴线分别与立方体三个正交方向的中心轴线重合，所有环形壁的壁厚保持均匀一致，避免加工过程中因为壁厚差导致的应力变形，同时每层环形结构的衔接处都做了微小的圆角过渡，既可以减少加工时的应力集中，也能避免锐角边在后续搬运、展示过程中出现磕碰崩缺的问题。在安装与使用边界上，该结构件作为独立的展示或实训工件，不需要额外的安装接口，整体外轮廓为标准正立方体，可直接放置在平面台面上作为几何结构展示件，也可作为多轴加工的教学演示载体，帮助初学者理解三维空间中正交孔系的位置关系、薄壁结构的加工余量分配逻辑。这类嵌套镂空结构除了实训教学场景外，其设计思路也可延伸到文创摆件、工业风装饰构件的设计中，通过调整壁厚、通孔直径、嵌套层数，

　　可以衍生出不同视觉效果的几何造型产品，部分轻量化设备的通风散热端盖也可借鉴这种均匀镂空的结构形式，在保证结构刚度的前提下最大化通风面积，同时获得规整的外观效果。加工过程中需要注意，由于内部嵌套的环形壁属于薄壁结构，装夹时不能采用过大的夹持力，否则容易导致外层立方体变形，使得内部环形结构出现同轴度偏差，通常会采用软爪装夹，或者先加工工艺凸台，完成所有面的孔加工后再去除工艺凸台，保证六个面的孔位同轴度控制在公差范围内。粗加工阶段需要分层去除余量，避免单次进刀量过大导致薄壁振颤，留下明显的刀纹影响表面质量，精加工时采用高转速小进给的切削参数，保证环形壁面的表面粗糙度达到展示要求。结构的尺寸设计上，

　　外层立方体的边长可根据加工设备的行程灵活调整，实训场景下通常采用边长80-120mm的规格，既不会因为尺寸过小导致加工操作难度陡增，也不会因为尺寸过大造成原材料浪费，内部每层环形结构的径向宽度保持在5-8mm，保证结构有足够的刚度，不会因为轻微磕碰就出现变形。从三维建模的角度看，该结构的建模逻辑清晰，先建立基础立方体，再分别在三个正交方向上绘制不同直径的草图，通过拉伸切除的方式逐层去除材料，建模过程中需要注意每个切除特征的深度控制，保证内部环形壁的连续性，避免出现特征重叠或者切除过度导致的结构破损，同时建模阶段就要提前考虑加工的工艺性，避免出现刀具无法到达的加工死角，所有内部转角的半径要匹配加工所用刀具的半径，减少后续清角的工作量。
