工业机柜D型环形把手操作钥匙结构

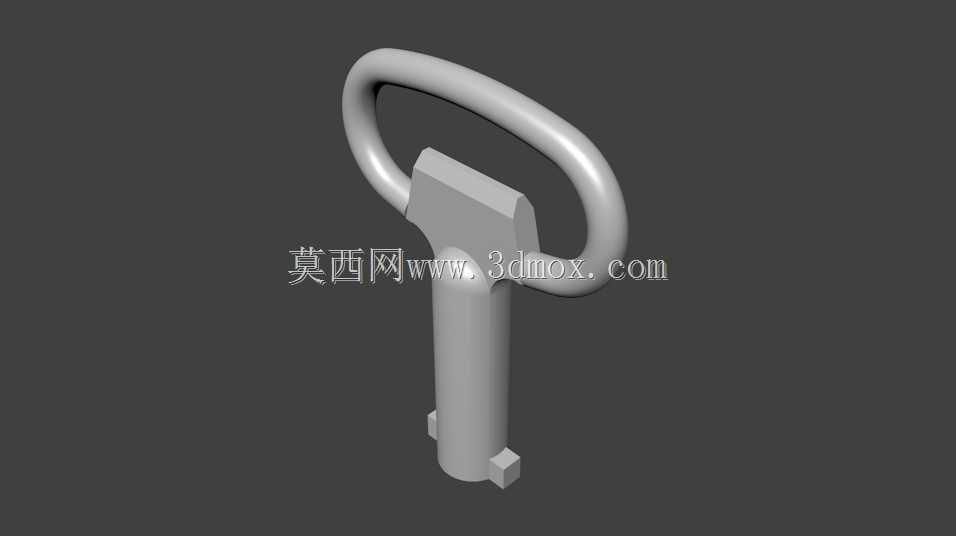

　　在工业现场的各类电气柜、控制柜、网络机柜、户外设备柜体的运维场景中，专用操作钥匙是保障柜体启闭权限、防止非专业人员误操作的核心配套零件，这类钥匙的设计完全围绕工业场景的高频使用、防误插、操作受力需求展开，和民用钥匙的设计逻辑存在本质区别。这款环形把手式的机柜钥匙，整体采用一体化实心结构设计，握持部分为大尺寸D型闭环环形结构，区别于常规扁平钥匙的小握持端，这种环形结构的设计初衷，是适配工业场景下操作人员佩戴劳保手套操作的需求，环形内圈预留了足够的穿套空间，即便佩戴厚度2mm以上的丁腈劳保手套或者帆布手套，也能顺利将手指穿入环内发力，不会出现常规小钥匙戴手套时捏不住、打滑的问题，同时环形结构的受力均匀性更好，在转动锁芯时，

　　握持端的受力可以均匀分散到整个环体，不会出现局部应力集中导致的把手断裂问题，适配长期高频次的柜体启闭操作。钥匙的插入端采用圆柱杆式结构，和常规民用钥匙的扁平齿形结构不同，圆柱杆的末端设置有对称的凸台卡位结构，这种结构是专门适配工业柜锁的弹子卡位锁芯设计，插入锁芯后转动90度即可通过凸台卡入锁芯的对应卡槽完成解锁，相比扁平齿形钥匙，圆柱杆结构的抗扭强度更高，在锁芯存在轻微卡涩、需要施加较大转动力矩时，不会出现钥匙杆扭转变形、断裂的问题，同时对称卡位的结构没有正反方向的区分，操作人员在光线不足的机柜井道、设备夹层等场景下操作时，不需要刻意对准钥匙的正反面，直接插入即可完成解锁，大幅提升昏暗场景下的操作效率。从设计的尺寸边界来看，环形握持端的外径控制在70mm左右，环体的截面直径为10mm，这个尺寸既保证了足够的握持空间，又不会因为环体过大导致钥匙随身携带时剐蹭其他工具，钥匙杆的直径为14mm，插入锁芯的有效长度为32mm，末端凸台的突出高度为3mm，这个尺寸完全适配市面上主流的MS705系列工业柜锁的安装尺寸，不需要对现有柜体的锁芯进行改装即可直接配套使用，替换通用性较强。在结构设计的细节处理上，环形把手和钥匙杆的连接位置做了大圆弧过渡的加厚处理，这个位置是钥匙转动时的应力集中区域，常规直角连接的钥匙在反复施加较大扭矩时，很容易在连接位置出现裂纹甚至断裂，通过R8的圆弧过渡加厚，将该位置的截面厚度提升至18mm，有效分散了转动时的剪切应力，

　　经过反复的扭矩测试，即便施加12N·m的转动力矩，连接位置也不会出现塑性变形，完全满足工业场景下粗暴操作的耐受需求。钥匙的整体表面做了哑光喷砂处理，没有多余的电镀亮面，一方面是避免工业环境下的油污、汗渍附着在亮面表面形成难以清理的污渍，另一方面哑光表面的摩擦系数更高，戴手套操作时的防滑性能更好，不会因为表面过于光滑出现打滑脱手的问题。从实际应用的适配场景来看，这款钥匙不仅可以配套标准的工业电气柜，还可以适配通讯基站的户外机柜、厂区的动力配电柜、生产线的设备防护柜门、仓储的重型工具柜等多种带锁柜体，这类柜体的锁芯普遍采用统一的圆柱卡位结构，单把钥匙即可覆盖同系列锁芯的操作需求，减少运维人员需要携带的钥匙数量。在建模过程中，所有的圆角、

　　过渡结构都按照实际机加工的工艺要求做了处理，没有出现尖锐的直角边，避免实际生产时出现应力集中的加工缺陷，同时钥匙的所有尺寸都按照行业通用的互换性标准设定，不需要额外开模即可通过常规的车削、铣削工艺完成批量加工，加工成本可控，适合作为柜锁的配套配件批量生产。不同于民用钥匙追求齿形的唯一性，工业机柜钥匙更侧重通用性、结构强度和操作便利性，因为工业柜体的锁具核心作用是防止无关人员随意开启，而非高安保级别的防盗，所以这种对称卡位的结构既满足了权限管控的需求，又兼顾了运维操作的效率，不会出现因为钥匙齿形过于精密、在工业现场沾染灰尘油污后出现插不进、拧不动的问题，圆柱杆的插入端和锁芯的配合间隙控制在0.2mm，即便锁芯内部积攒了少量灰尘、铁屑，也不会出现钥匙卡滞的问题，适配工业现场多粉尘、多油污的复杂使用环境。
