吸顶式红外半球监控摄像机三维数模

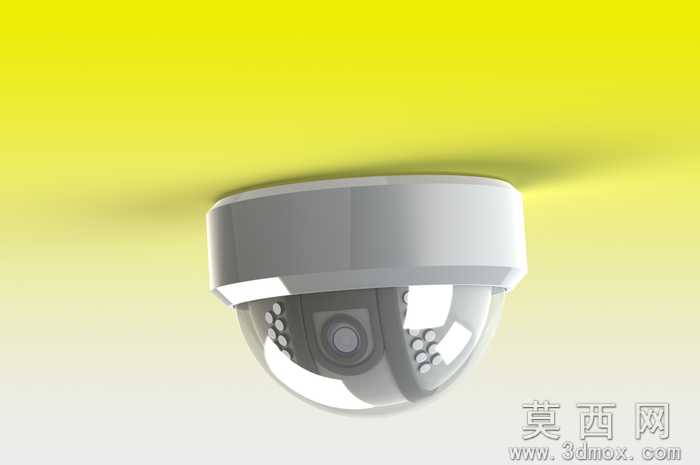

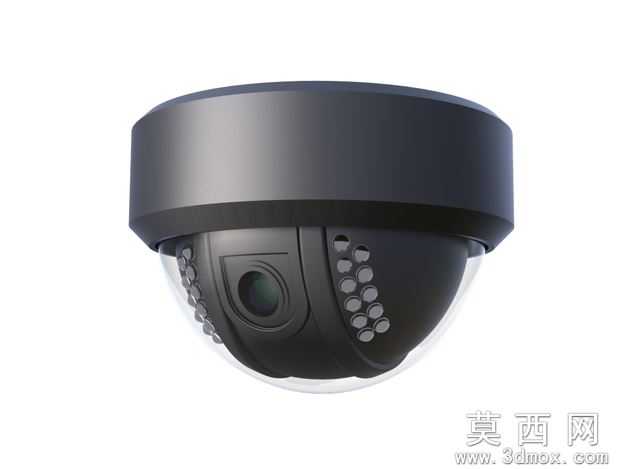

本模型为吸顶安装式红外半球监控摄像机的完整三维数字化模型，建模阶段以真实商用半球摄像机的实物测绘尺寸为基准，在SolidWorks软件中采用自顶向下的装配体建模流程：首先构建顶部安装底座的基准特征，通过旋转凸台命令生成底座的圆弧外轮廓，绘制安装孔位的草图阵列完成固定结构的建模；随后依次构建半球透明外罩、内置摄像头模组、红外补光灯板的独立零件，通过同轴心、重合等标准配合关系完成整机装配，所有零件间保留合理的装配间隙，还原真实产品的装配公差要求。参数设计层面，模型严格遵循民用监控半球的通用尺寸规范，整机直径设置为118mm，整体高度72mm，红外补光灯采用左右对称的12灯珠阵列布局，镜头模组预留标准M12镜头接口尺寸，底座预留3个直径6mm的吸顶安装孔位，所有圆角、倒角特征均按照工业产品外观设计规范设置，无尖锐棱角。渲染材质环节针对不同零件匹配对应材质属性：顶部外壳采用深灰色磨砂ABS塑料材质，设置30%的漫反射粗糙度与5%的低反光度还原磨砂质感；半球外罩采用高透PC材质，设置92%的透光率与8%的表面反射率，模拟透明护罩的光学特性；镜头部分采用黑色哑光工程塑料搭配高透玻璃镜片，红外灯珠添加半透明乳白色PC材质，还原补光灯的柔光罩效果。结构原理上，模型完整还原半球摄像机的防护结构：顶部底座与半球护罩通过卡扣结构实现密封配合，达到IP66级室内防尘防水的结构要求，内置镜头模组可实现水平360度旋转、垂直15度俯仰调节的活动结构，红外灯板与镜头模组同轴安装，确保夜间补光范围与镜头拍摄范围完全重合，无补光暗角。软件兼容层面，模型原生基于SolidWorks2011版本构建，可直接在SolidWorks2011及以上所有版本中打开编辑，同时导出了STEP、IGES通用中间格式，可兼容Creo、UG NX、Catia等主流三维CAD软件，还提供STL网格格式文件，可直接导入切片软件用于3D打印验证，所有格式文件均保留完整的零件层级与装配关系，无特征丢失、破面等问题。研发教学应用层面，该模型可用于安防设备研发阶段的结构验证，帮助工程师快速评估安装尺寸、内部空间布局合理性，也可作为高校工业设计、机械设计专业的三维建模教学案例，讲解消费类电子产品的装配建模方法、材质渲染技巧，还可用于安防系统集成项目的三维场景搭建，直观展示监控点位的安装效果与覆盖范围，为方案汇报提供可视化支撑。
