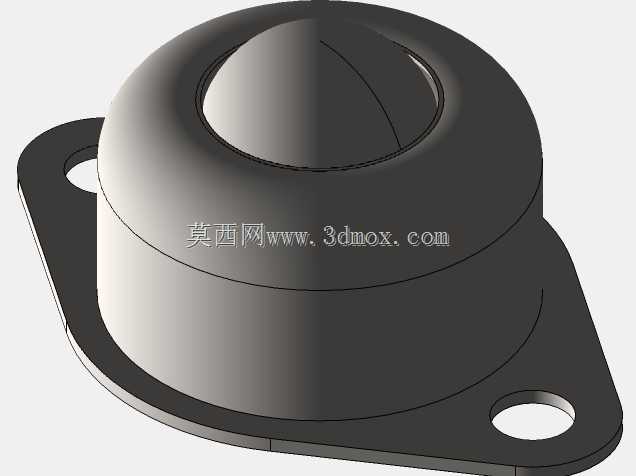

带菱形安装座的万向滚珠承载结构

这款带菱形安装座的万向滚珠结构，是物料输送、工位移位场景中极为常用的承载导向构件，核心作用是为放置在其上方的工件、周转箱、工装板提供低摩擦的多向移动支撑，让重物能够在平面范围内灵活调整位置，无需额外铺设复杂导轨，大幅降低工位布局的改造成本。在实际生产场景中，这类构件常成组排布在装配工作台面、输送线过渡段、仓储分拣台、工装移动基地的表面，单颗滚珠可承载30kg的工作负荷，多颗组合排布后即可承载数百公斤的重型工件，无论是车间里的金属零部件转运、车库内的重型工具移位，还是专业门店的展示台多向调整，都能依靠它实现顺滑的无定向移动，避免工件拖动时产生的表面刮擦，也能降低操作人员搬抬重物的劳动强度。从功能特性来看，它的核心承载部件为顶部凸出的精密钢珠，钢珠与内部承托结构之间做了低摩擦配合，无论来自水平方向哪个角度的推力，都能带动钢珠转动实现顺滑位移，不会出现卡滞、定向偏移的问题。在设计思路上，这款结构特意调整了安装耳的孔径参数，将原有的安装孔修改为适配M5螺钉的尺寸，让安装固定环节无需额外扩孔或更换紧固件，直接使用常规的M5内六角螺钉或十字螺钉就能完成锁紧固定，适配绝大多数常规工作台的型材安装孔位；菱形的安装底座设计，相比圆形底座拥有更好的安装定位稳定性，两个对称分布的安装孔可以抵消水平方向的剪切力，长期受侧向推力也不会出现底座松动移位的问题。从外形尺寸与安装边界来看，滚珠直径为15.88mm，顶部滚珠凸出底座表面的高度经过精准计算，既保证足够的接触承载面积，又不会因为凸出过高导致工件放置时出现倾斜晃动感；底座整体为冲压成型的薄壳结构，边缘做了圆弧过渡处理，不会在安装或使用过程中划伤操作人员手部或工件表面，底座侧面预留的小孔可用于安装防尘塞或润滑注油嘴，方便后期维护时补充润滑脂，延长内部滚动结构的使用寿命。成组排布时，只需按照工件的底部轮廓均匀布置该滚珠结构，保证每个点位的承载负荷在额定范围内，即可搭建出灵活的多向移动工作面，无论是手动推移工件还是配合自动化输送线做方向调整，都能获得稳定顺滑的移动体验。
