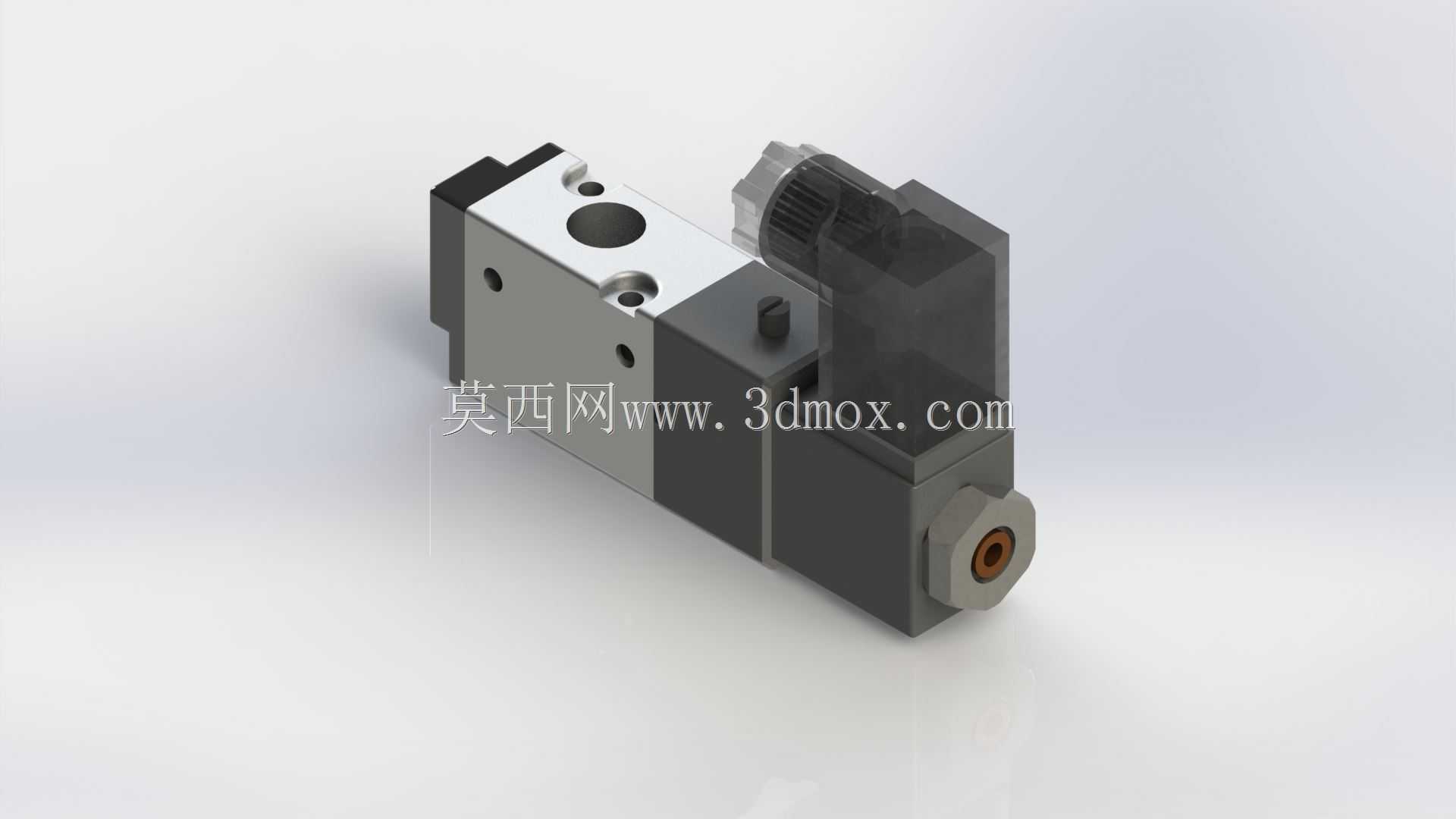

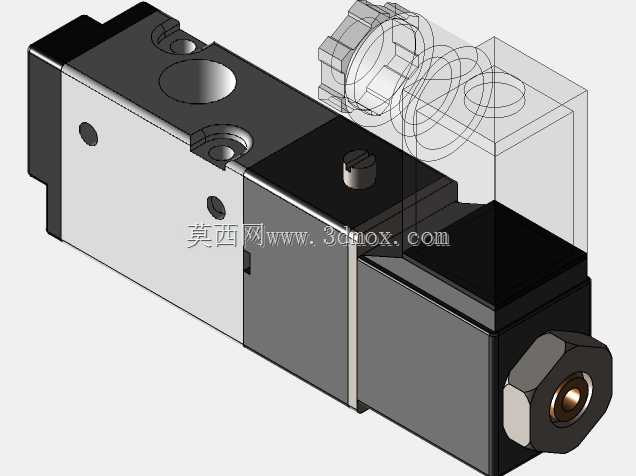

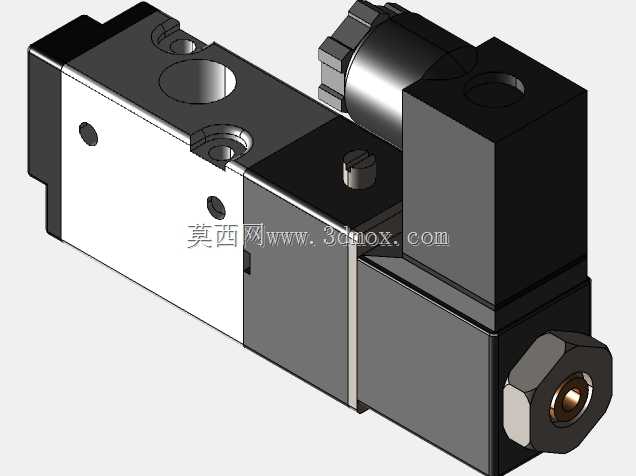

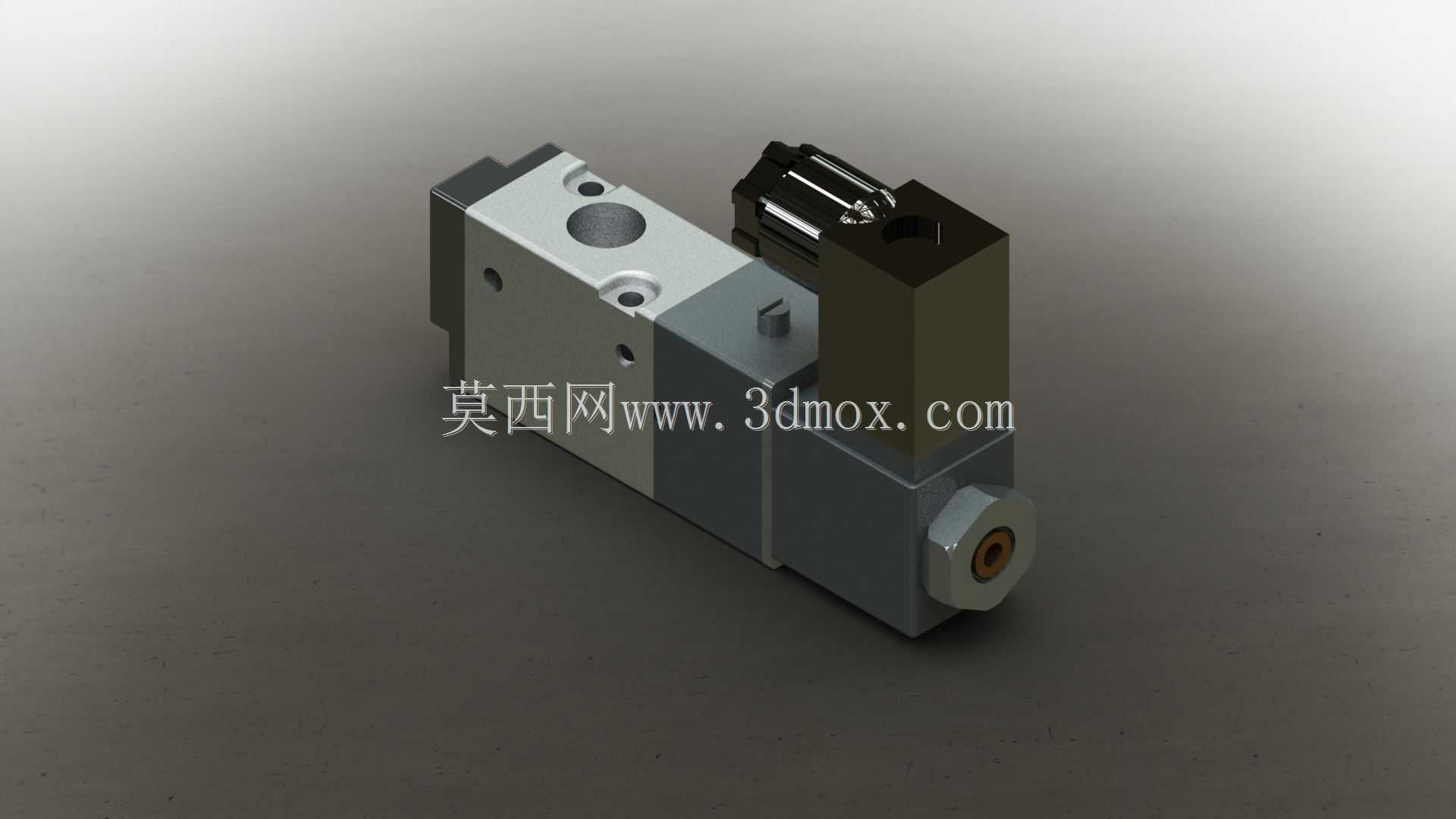

电子启动单电控气动换向电磁阀结构

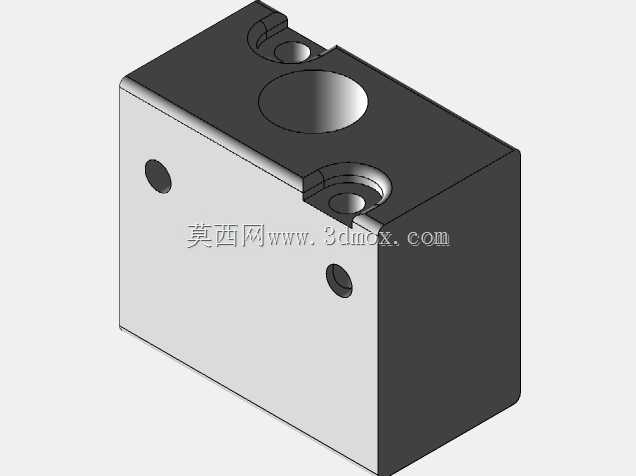

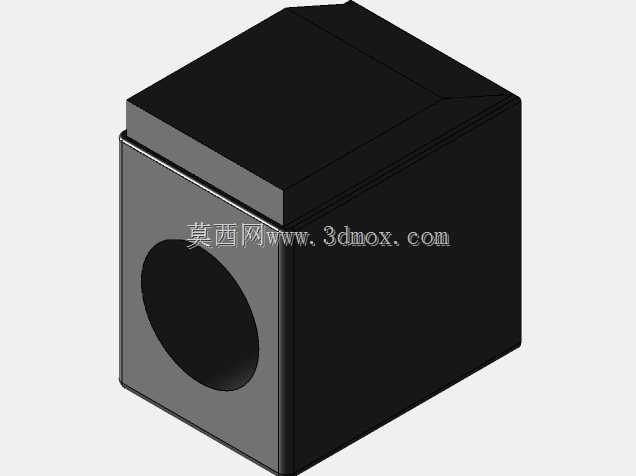

这款电子启动的单电控电磁阀，是气动控制系统里的核心控制元件，广泛应用在自动化生产线气路控制、包装设备气动执行机构驱动、机床工装夹具气路切换、轻工机械气动回路通断控制等场景中，承担着压缩空气流向切换、执行元件动作启停控制的核心作用，是气动系统里实现电信号转气路动作的关键转换部件。在实际生产场景中，这类电磁阀常搭配气缸、气动马达等执行元件使用，通过接收电控系统的开关量信号，快速切换内部气路的连通状态，从而控制执行元件完成伸出、缩回、旋转等预设动作，在物料分拣、工件夹紧、工位切换、产品移送等工序中都能见到它的身影，相比纯气控阀，它能直接对接PLC等电控系统，大幅提升气动系统的自动化控制精度与响应速度。从功能特性来看，这款单电控电磁阀采用电磁线圈驱动阀芯换向的结构，通电时电磁力带动阀芯移位切换气路，断电后依靠内置复位弹簧带动阀芯回归初始位，实现常态位与工作位的气路切换，具备响应速度快、换向动作干脆、密封性能可靠的特点，能适配常规工业场景下的压缩空气介质工况，内部密封结构采用耐磨损的密封材质，可承受常规气动系统的工作压力，在长时间频繁换向的工况下也能保持稳定的密封性能，减少气路内泄漏的问题。在设计思路上，这款模型还原了实物的模块化结构，将电磁驱动部分、阀体主腔部分、气路接口部分做了清晰的结构区分，电磁驱动端的线圈骨架、接线端结构都做了还原，阀体部分的安装孔位、气路通口、阀芯腔体的布局都贴合实际工业产品的设计逻辑，既保证了电磁驱动部分的安装空间，也兼顾了阀体气路的流道顺畅性，避免气路换向时出现气流阻滞、压力损失过大的问题。从外形尺寸与安装边界来看，这款电磁阀采用板式安装的常规结构，阀体侧面预留了标准的安装固定孔位，可直接固定在气动汇流板或者设备安装支架上，气路接口的位置、间距都符合常规气动元件的通用安装尺寸，电磁驱动端的接线位置预留了足够的接线操作空间，不会出现安装后接线空间不足、与周边部件产生干涉的问题，整体外形紧凑，在狭小的设备安装空间内也能完成布置，同时阀体的安装基准面做了平整化设计，能保证安装后与汇流板的贴合度，避免安装面漏气的问题。
