气动管路用快插式8mm金属接头

这款快插式管件主要应用于各类气动系统的管路搭建场景，覆盖轻工自动化生产线、气动工具接驳、小型气动执行元件供气回路、实验室气路排布等多个使用场景，是气动系统中实现气管快速接驳的核心基础连接件。在实际设备运行过程中，它承担着气路通断衔接、管路固定密封的核心作用，能够在不借助额外工装工具的前提下，完成外径8mm气动软管的快速插接与拆卸，大幅降低气路组装、后期维护调整的操作耗时，提升气路搭建与检修的作业效率。

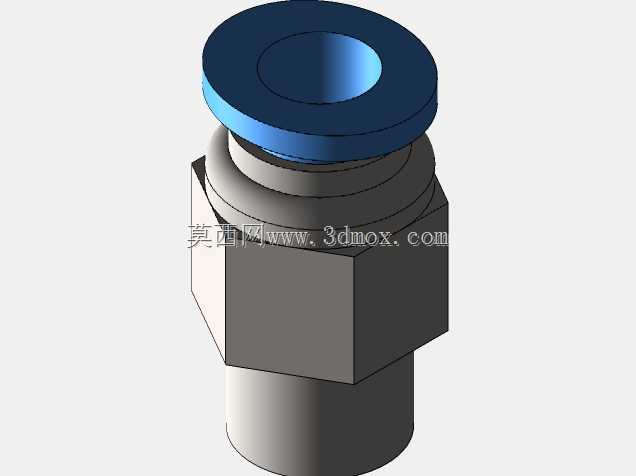

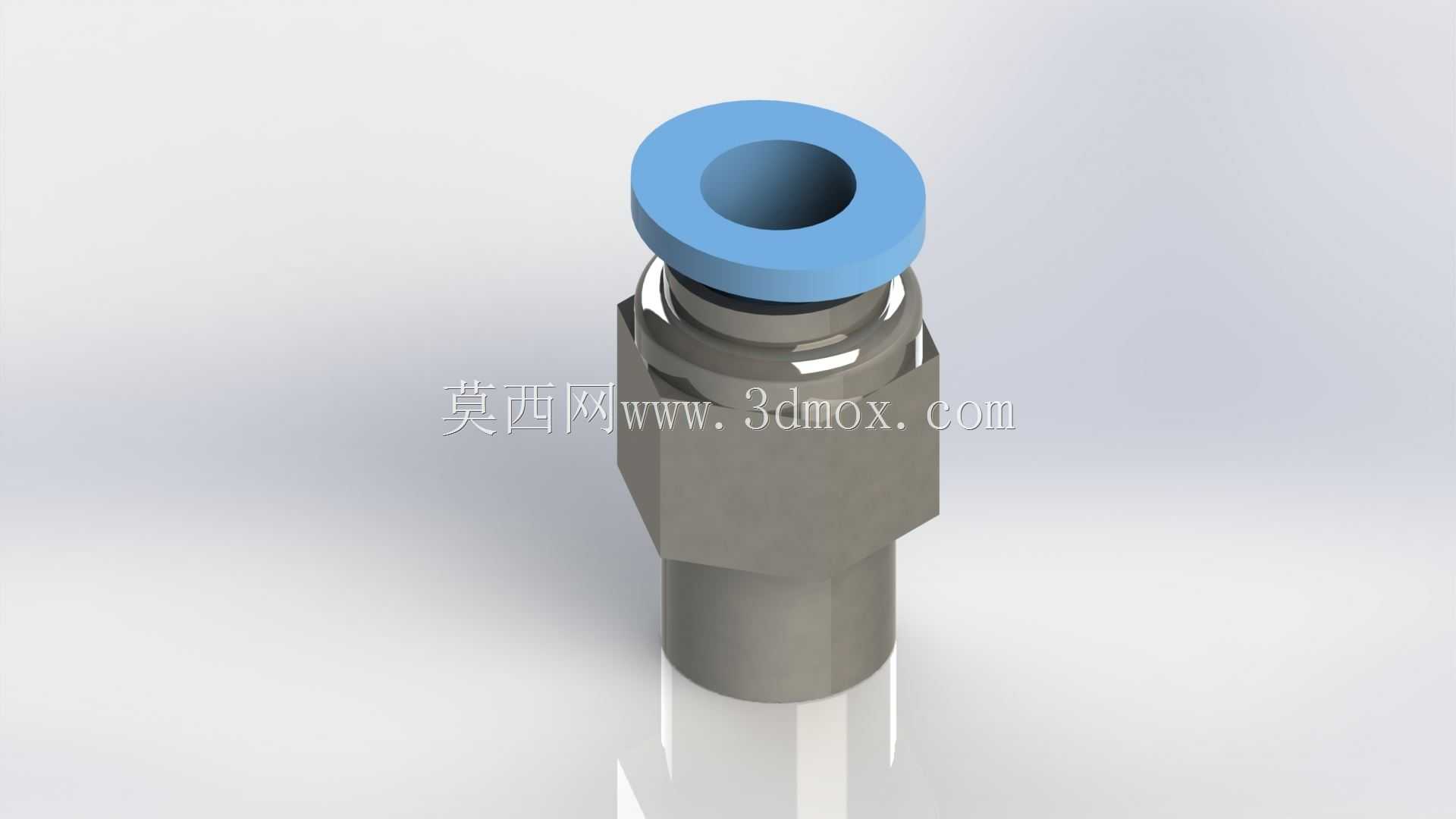

从功能特性来看，这款接头采用金属主体搭配快插锁紧结构，上端蓝色部分为快插接口的弹性锁紧与密封组件，插入对应规格气管时，内部弹性卡爪会自动卡紧气管外壁，配合内置的密封胶圈实现径向密封，可承受常规气动系统0-1MPa的工作气压，正常工况下不会出现漏气、脱管的问题；拆卸时只需向下按压接口顶端的蓝色压圈，即可释放卡爪对气管的锁紧力，轻松拔出气管完成管路调整。接头下端为外螺纹连接端，可直接拧入各类气动元件、阀组、设备面板的对应内螺纹接口，实现硬连接端与软质气管的过渡衔接，金属主体采用六角外形设计，可使用普通扳手完成拧紧操作，安装时受力均匀，不会出现打滑、拧坏主体结构的问题。

在设计思路上，这款接头优先兼顾了安装便捷性与使用可靠性，主体金属部分采用等强度结构设计，螺纹端与快插端的衔接位置做了过渡加强处理，避免安装拧紧时应力集中导致的结构断裂；快插端的蓝色压圈做了防滑边缘处理，手动按压拆卸时摩擦力充足，即便手上沾有少量油污也能顺利完成按压操作。外形尺寸方面，接头整体轴向长度适配常规气动安装空间，六角对边尺寸符合标准气动接头的扳手适配规格，安装时不需要准备特殊尺寸的工装，使用常规活动扳手或对应规格的开口扳手即可完成安装；安装边界上，螺纹端拧紧后突出安装面的长度较短，可适配紧凑排布的阀组安装场景，快插端预留的气管插拔操作空间仅需大于接头外径10mm即可顺利完成气管插拔操作，不会因为周边元件排布过密影响后期的管路维护操作。接头内部的气路通道做了平滑过渡处理，不会出现气路截面突变导致的压损过大问题，能够保障气路供气的稳定性，减少气压损耗带来的能源浪费。
