变径通风排气管道接头结构设计

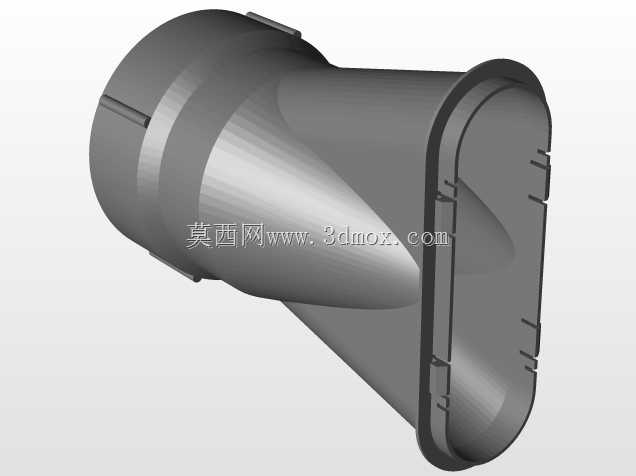

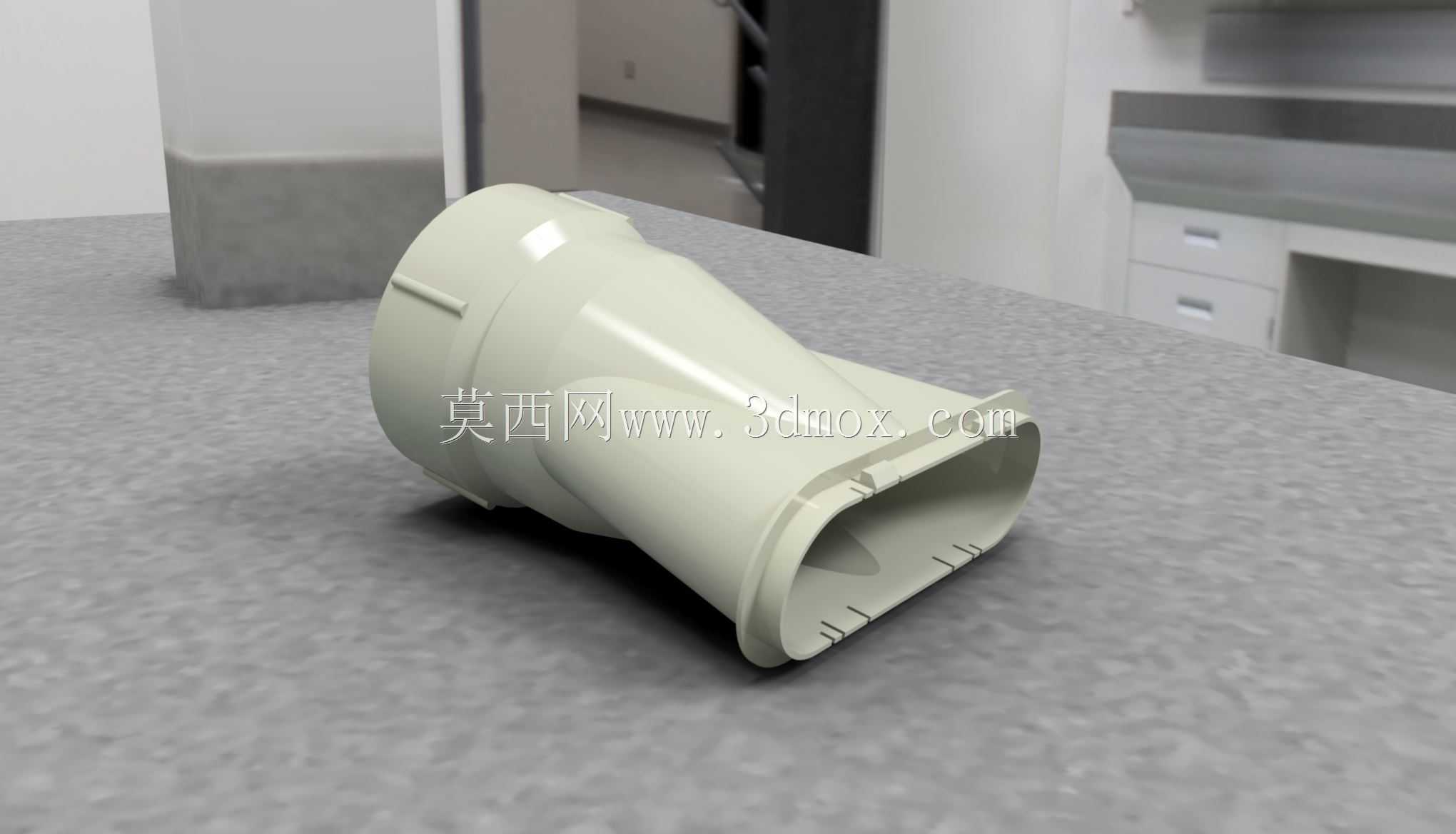

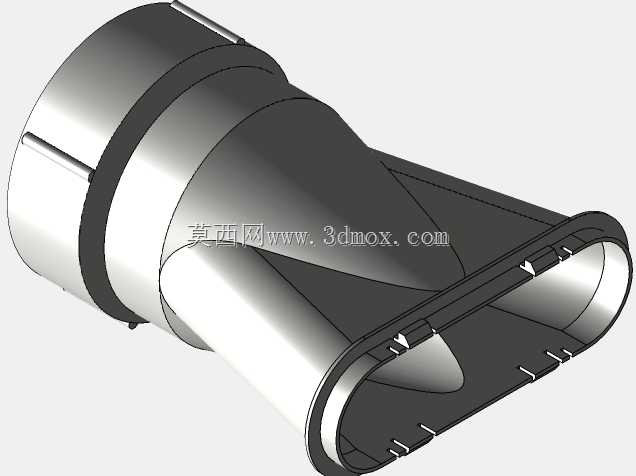

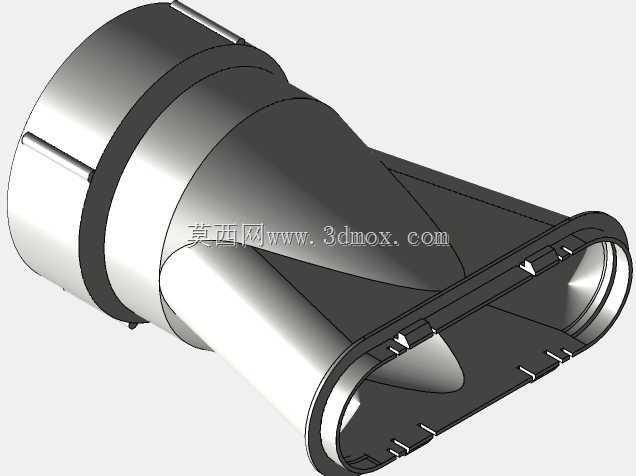

该变径排气管道接头主要应用于楼宇通风系统、工业设备排风回路、小型暖通配套管路以及民用新风系统的管路衔接场景，承担不同口径管路之间的气流平顺过渡功能，可有效避免管路变径位置出现气流涡旋、风阻陡增、排风噪音过大的问题，是通风排气回路中保障气流通畅的关键衔接构件。在实际使用场景中，这类接头可适配圆形主通风管路与扁形出风口的连接需求，常见于室内新风末端排风、设备散热排风、狭小空间内的气路排布场景，能够在有限的安装空间内完成管路走向与口径的转换，无需额外增加多段转接配件，减少管路整体的漏风风险与安装成本。从功能特性来看，该接头采用顺滑的变径曲面设计，内壁无突兀的折角与台阶，气流经过时可以沿着曲面逐步完成流向与通流截面的变化，相比直角转接或者 abrupt 变径结构，能够降低至少三成的局部风阻，减少气流扰动产生的异音，同时接头两端预留了标准的安装卡位结构，圆形端可直接套接对应外径的圆形通风软管，扁形端可匹配对应尺寸的扁形出风口或者设备排风接口，安装时无需额外制作转接法兰，通过常规的喉箍或者卡扣即可完成固定，密封性能可靠，长期使用不会出现接口松脱漏风的问题。在设计思路上，这款接头优先考虑了狭小安装空间的适配性，整体采用一体化注塑成型的结构逻辑，整体壁厚均匀，既保证了结构强度，避免安装或者使用过程中受外力挤压出现变形塌陷，又控制了整体重量，不会对管路连接处造成额外的承重负担。曲面过渡段的曲率经过反复优化，在实现120mm圆形接口到180*50mm扁形接口转换的同时，整体长度控制在合理范围内，不会占用过多的管路排布空间，接头外壁设置的加强筋结构，既可以提升整体的抗形变能力，也可以作为安装时的对位标识，帮助施工人员快速找准安装角度，避免装反或者错位。从安装边界来看，该接头圆形端适配外径120mm的标准通风管路，扁形端的外轮廓尺寸为180mm*50mm，安装时需要预留的最小操作空间为接头整体轮廓外扩20mm，方便喉箍的紧固操作，接头整体的耐温范围适配常规通风场景的-10℃到60℃工况，可满足普通民用通风、常规设备散热排风的使用需求，管路衔接后整体通流截面的变化率控制在合理区间，不会因为变径导致排风流量出现明显衰减，能够保障整个通风回路的设计排风效率。
