带旋钮B10K卧式可调电位计结构设计

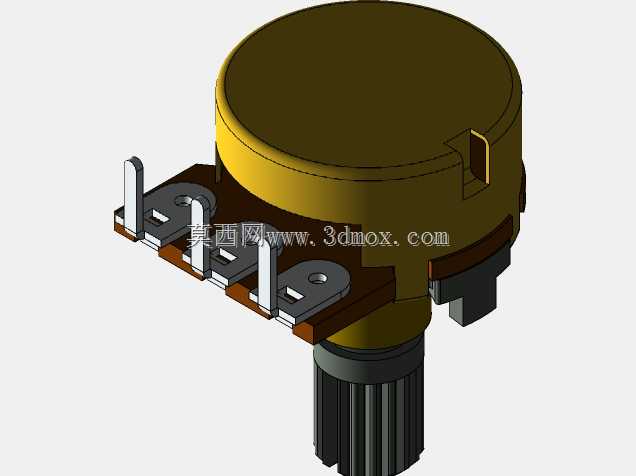

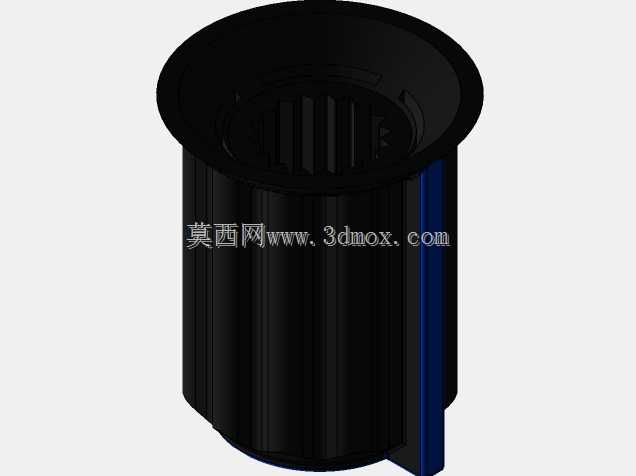

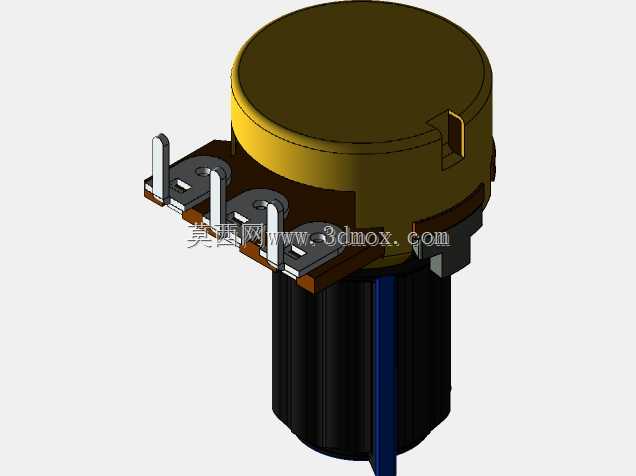

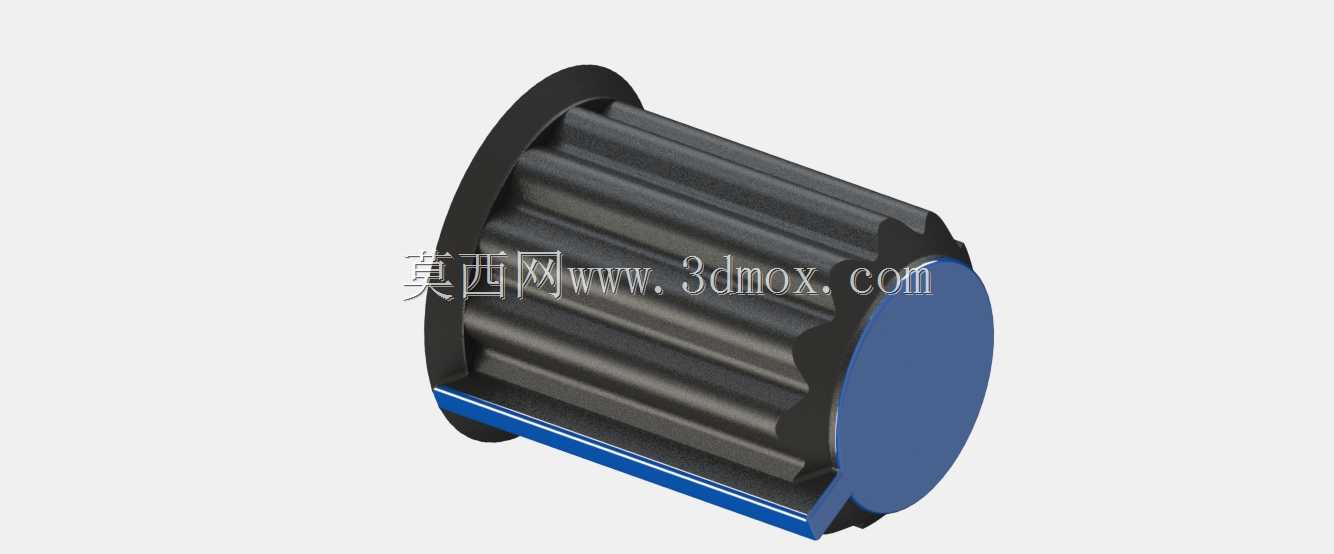

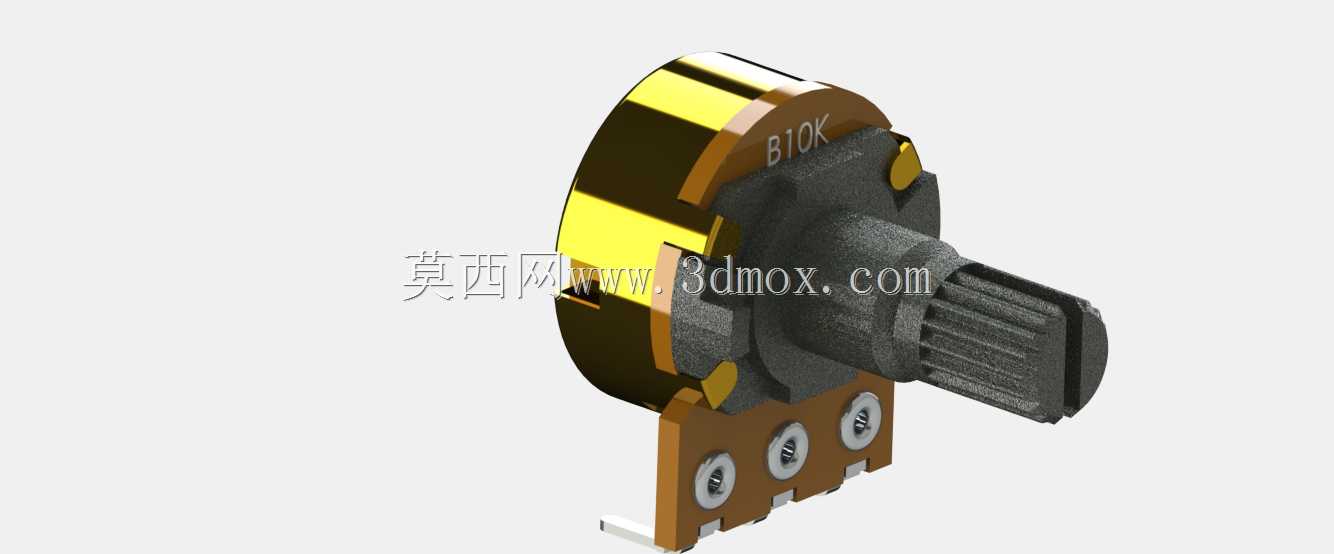

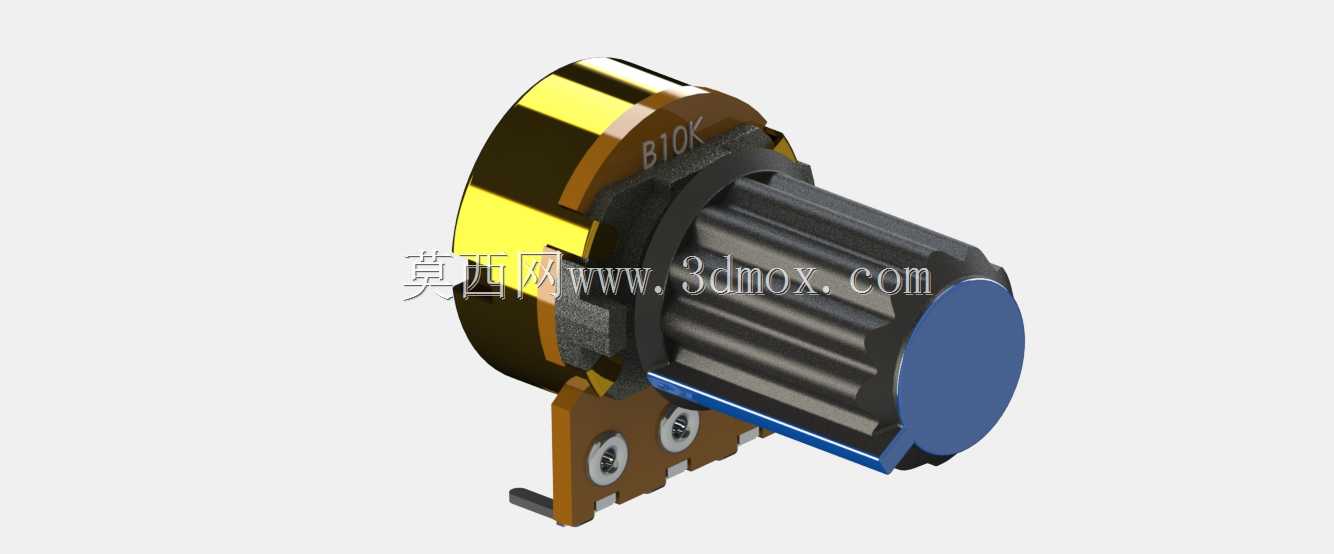

这款带旋钮的卧式可调电位计，是电子控制回路中极为常用的被动调节元件，广泛应用在消费类音频设备、工业控制操作台、小型家电控制面板、仪器仪表调节模块等场景中，核心作用是通过旋转动作改变自身接入回路的电阻值，实现对信号增益、输出音量、电路参数、设备转速或亮度的线性调节，是人机交互环节里实现连续参数调整的核心基础部件。从实际使用场景来看，这类电位计常被焊接在PCB板的边缘位置，旋钮部分伸出设备面板，方便操作人员直接拧动调节，不需要额外拆解设备即可完成参数微调，在功放设备、调音台、小型调速装置、温控调节面板上都能见到同结构产品的应用。从功能特性上看，这款电位计为B10K规格，也就是线性变化特性的10千欧电位器，旋转过程中电阻值随旋转角度呈线性比例变化，调节过程顺滑无卡顿，搭配的滚花旋钮采用防滑结构设计，即便操作人员手上有薄汗或者佩戴薄劳保手套，也能稳定拧动调节，不会出现打滑脱手的情况，旋钮端面做了平面标识，方便操作人员快速识别当前调节的大致位置，判断参数所处区间。从设计思路来看，这款电位计采用卧式侧装结构，相较于立式直插电位计，卧式安装的结构能大幅降低元件在设备内部的垂直占用高度，适配内部空间紧凑、面板到PCB板距离有限的薄型设备设计需求；主体的碳膜电阻层被金属外壳完全包裹，能有效隔绝外界灰尘、潮气侵入电阻基体，延长元件的实际使用寿命，底部的三个引出焊片做了镀锡处理，焊接时上锡速度快、焊点牢固可靠，不会出现虚焊脱焊的问题，焊片的间距符合通用PCB板的孔位设计标准，不需要额外定制电路板即可直接装配使用。从外形尺寸与安装边界来看，这款电位计的主体直径适配常规面板开孔尺寸，旋钮部分的直径和伸出长度符合通用操作空间要求，安装时只需要在设备面板上开出对应直径的圆孔，将电位计主体从面板内侧穿出，通过配套的固定螺母锁紧即可完成面板端固定，底部焊片插入PCB对应孔位焊接后就能完成整体装配，安装边界清晰，不会和周边的电容、接插件等其他电子元件产生结构干涉；滚花旋钮和电位计转轴之间采用过盈配合加卡位结构，长期反复旋转调节也不会出现旋钮松脱、跟转不到位的问题，金属外壳还能起到一定的电磁屏蔽作用，减少外界电磁信号对电位计调节精度的干扰，保证信号调节过程的稳定性，不会出现调节时参数跳变、信号杂音的问题。
