复古木质轮式投石抛射装置结构设计

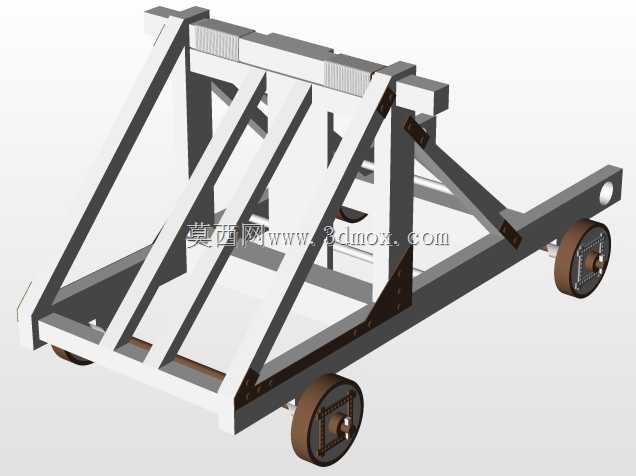

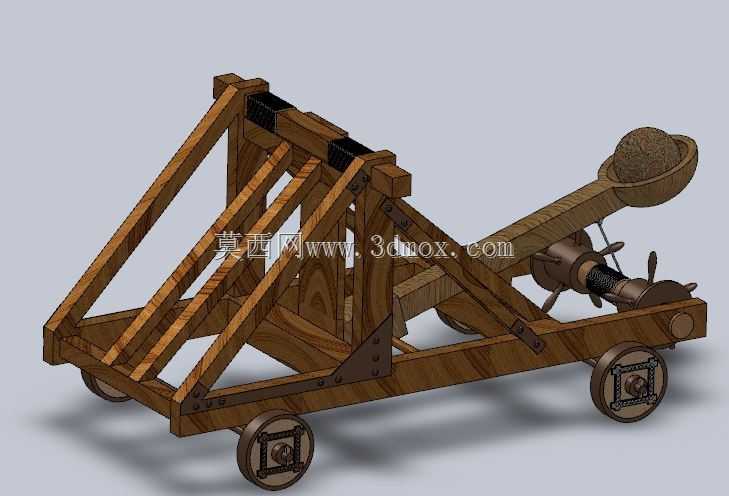

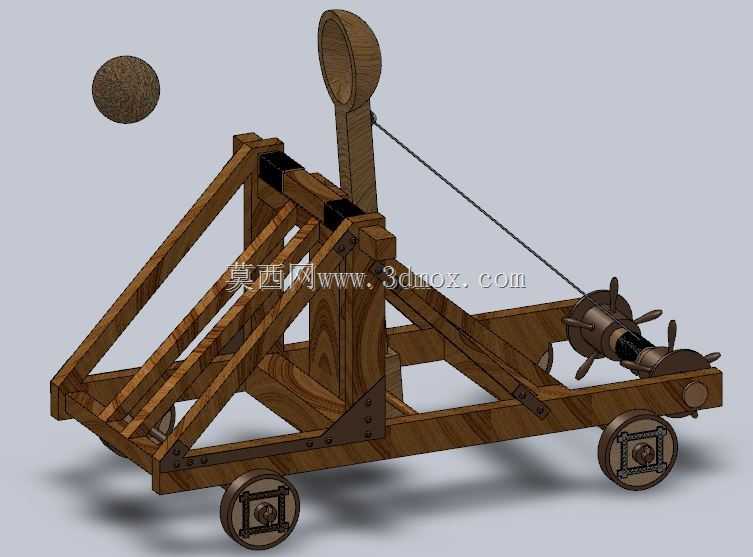

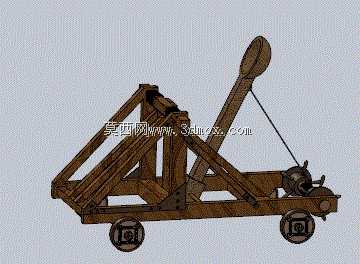

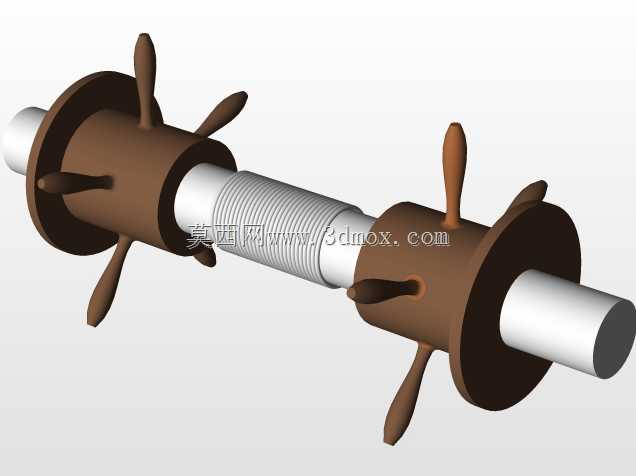

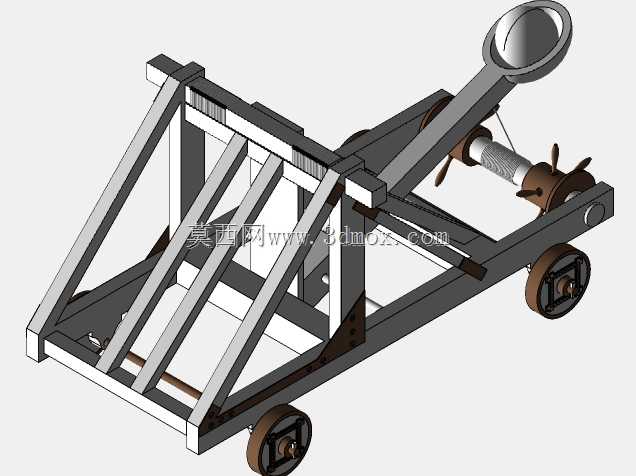

该抛射装置复刻了古代战场常用的轮式投石设备结构，整体采用实木框架搭配金属加固件的组合形式，可应用于古代军事场景复原展示、研学教具制作、影视道具搭建以及仿古主题乐园的互动体验装置搭建场景，能够直观展现早期机械能转换的工程智慧，帮助受众理解杠杆原理、绳索张紧蓄能的实际应用逻辑。装置底部设置四个带金属轮毂的行走轮，轮组采用同轴固定结构，可在平整硬质地面实现短距离人力推移，整体框架采用三角桁架式受力结构，主承力梁采用斜向多根实木枋料拼接，转角位置加装L型金属角件强化连接强度，避免抛射瞬间的后坐力造成框架散架，框架整体宽度控制在常规人力推行的适配范围内，长度满足抛射臂的摆动行程需求，安装时无需额外预埋固定结构，依靠自身配重即可抵消常规抛射力度下的后移位移。装置的核心蓄能结构采用绳索绞盘搭配张紧拉索的设计，侧方设置带摇柄的双绞盘组，摇柄末端加装防滑棘爪结构，转动摇柄时可逐步收短拉索，将抛射臂拉至待激发位置，拉索采用高韧性编织缆绳，可承受反复拉伸的载荷，抛射臂顶端设置勺型盛弹槽，槽体内径适配圆形石质弹丸的放置需求，抛射臂的转轴位置设置在框架重心靠前区域，能够在释放瞬间将蓄存的弹性势能最大化转换为弹丸的动能，抛射臂摆动的极限位置设置软质缓冲挡块，避免臂架直接撞击框架造成结构损伤。整套装置的结构设计完全遵循实物的受力逻辑，所有连接节点均还原了传统木作与金属固件结合的工艺，框架的斜撑布局充分考虑了受力传导路径，从绞盘位置传导的拉力可通过多根斜梁均匀分散到底部框架的各个节点，避免局部应力集中造成木料开裂，轮组的安装位置略宽于主体框架，推移过程中可保证整体稳定性，不会出现侧翻风险，装置的整体高度适配成人操作需求，绞盘摇柄的高度符合人力转动的施力角度，无需额外垫高即可完成上弦、装填、激发的全流程操作，盛弹槽的深度经过适配设计，弹丸放置后不会在抛射臂抬起过程中滑落，同时激发瞬间可顺利脱离槽体完成抛射动作。
