家具用PAPAIZ ART 430A凸轮式锁具结构

　　这款锁具的结构设计针对板式家具、钢制文件柜、小型设备箱门的锁闭需求开发，日常在办公家具、工业配电箱、储物柜体的检修门、活动门板上应用广泛，核心作用是实现门板与柜体框架的快速锁止与开启，避免非授权开启带来的物品遗失、设备误触风险。从实际使用场景来看，这类锁具多用于厚度1-3mm的薄板安装场景，不管是木质板材的开孔嵌装，还是金属薄板的冲压孔安装，都能通过尾部的六角锁紧螺母实现快速固定，不需要额外的焊接或者复杂紧固件配合，装配效率远高于传统的挂锁、搭扣锁结构。

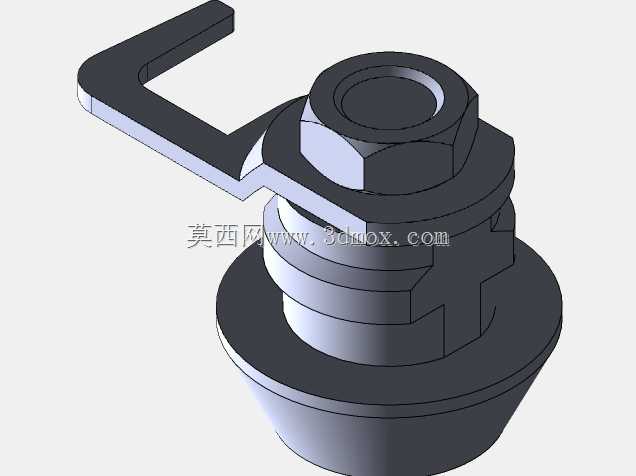

　　从功能特性上看，这款锁采用转舌式锁止结构，锁芯主体贯穿门板安装孔后，尾部通过六角螺母压紧在门板内侧，锁芯转动时带动前端的L型锁舌同步回转，锁舌回转90度即可实现锁止与解锁状态的切换，操作时不需要额外的钥匙施加大扭矩，普通的配套钥匙甚至一字螺丝刀都能完成操作，适配日常高频次开启的使用场景。锁舌的弯折角度经过反复校核，锁止状态下锁舌的压紧面完全贴合柜体内部的锁止挡片，不会出现锁止虚位、门板晃动的问题，解锁状态下锁舌完全回转至与锁体轴线平行的位置，不会干涉门板的正常开合，避免开关门时锁舌刮蹭柜体边框的问题。

　　设计思路上，这款锁优先考虑了薄板安装的适配性，锁体主体采用阶梯轴式结构，不同直径的轴段分别对应门板外侧的定位止口、门板安装孔的穿装段、内侧的螺母锁紧段，外侧的定位止口直径大于安装孔直径，安装时止口端面完全贴合门板外表面，既可以起到安装定位的作用，也能避免外侧的灰尘、水汽顺着安装缝隙进入柜体内部，提升柜体的整体防护能力。锁体尾部的外螺纹段长度预留了足够的调节余量，可以适配不同厚度的门板安装需求，不需要针对不同板厚单独开发锁体型号，大幅降低了生产端的物料管理成本。锁舌与锁芯的连接采用嵌入式方榫配合，锁舌套入锁芯尾部的方轴后通过端部的卡圈固定，不会出现长期使用后锁舌与锁芯打滑、空转的问题，方榫的配合间隙控制在0.1mm以内，转动时没有明显的旷量，操作手感扎实。

　　外形尺寸与安装边界方面，锁体外侧的头部直径控制在18mm左右，对应的门板开孔直径推荐为16mm，开孔公差控制在±0.2mm即可满足安装要求，不需要高精度的加工设备，普通的开孔器、冲孔模具都能完成加工。锁体整体的穿装长度为22mm，其中螺纹段长度为12mm，配合厚度2mm的标准平垫使用时，可以适配10mm以内厚度的门板安装需求。锁舌的总长度为32mm，锁止状态下锁舌超出锁体轴线的有效锁止距离为12mm，对应的柜体内部锁挡片距离安装孔中心的距离只需要控制在10-14mm区间内即可保证可靠锁止，安装容错率较高，不需要柜体加工时过高的位置精度。锁舌的厚度为2mm，采用冷轧钢板冲压成型后做发黑防锈处理，锁止时可以承受不小于500N的侧向拉力，满足普通家具、小型设备箱的防盗、防误开要求。锁体的外露部分做了圆弧过渡处理，没有尖锐的棱角，安装后不会刮蹭过往人员的衣物或者肢体，适配办公、家居场景的使用安全要求。

　　从结构细节来看，锁芯内部的弹子结构采用通用的弹子锁芯设计，钥匙插拔顺畅，锁芯的转动阻尼控制在0.2-0.5N·m之间，既不会因为阻尼过小出现误转动，也不会因为阻尼过大导致操作费力。锁体与门板接触的位置预留了环形的密封槽，可以选配橡胶密封圈实现IP54级的防护能力，适配有一定防尘防水要求的户外柜体、卫浴储物柜使用场景。锁体的所有金属部件都做了表面防锈处理，中性盐雾测试可以达到48小时不生锈，适配潮湿环境下的长期使用需求，不会因为长期使用出现锈迹污染门板表面的问题。
