SF400系列轨道客车转向架结构设计

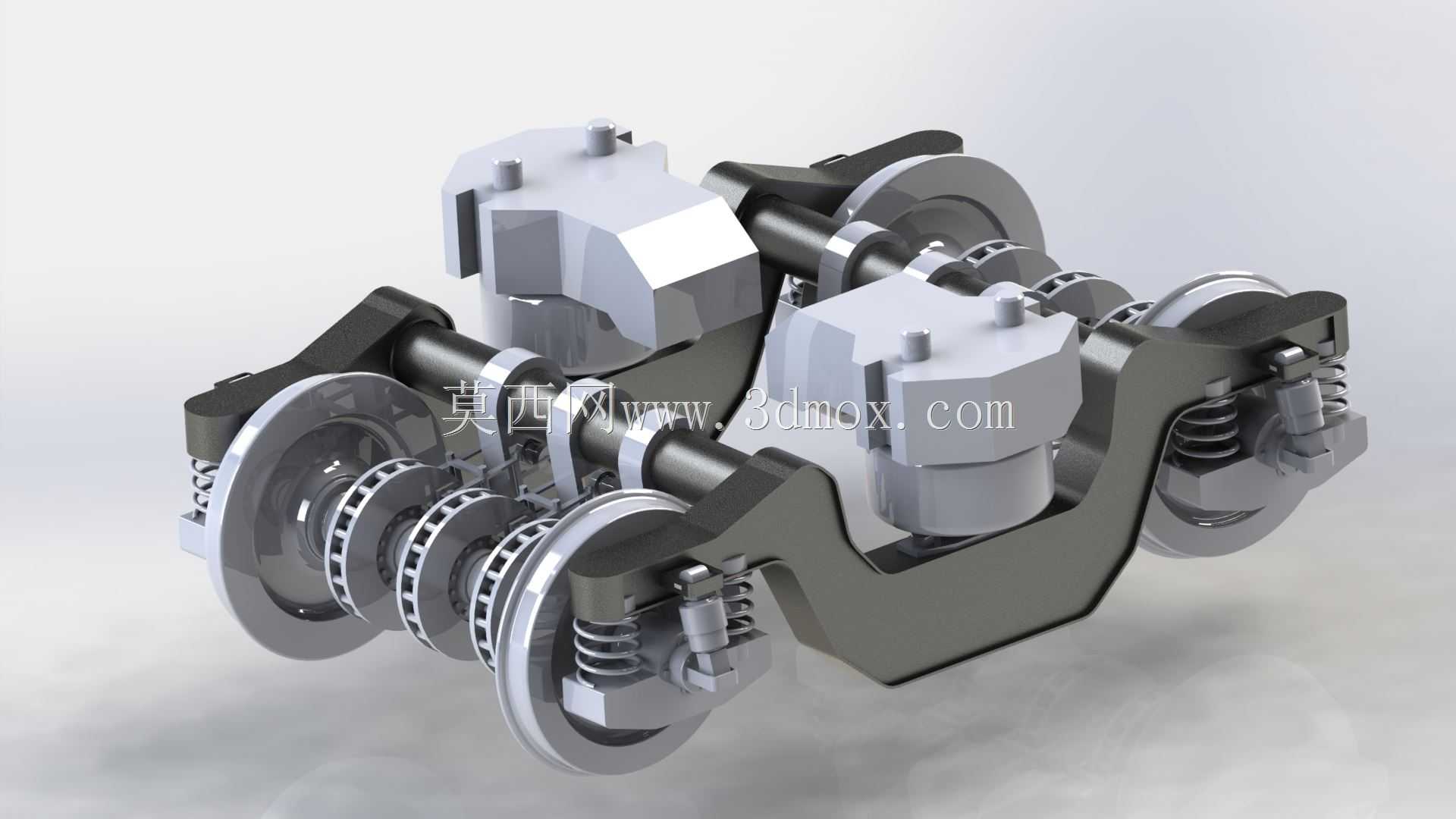

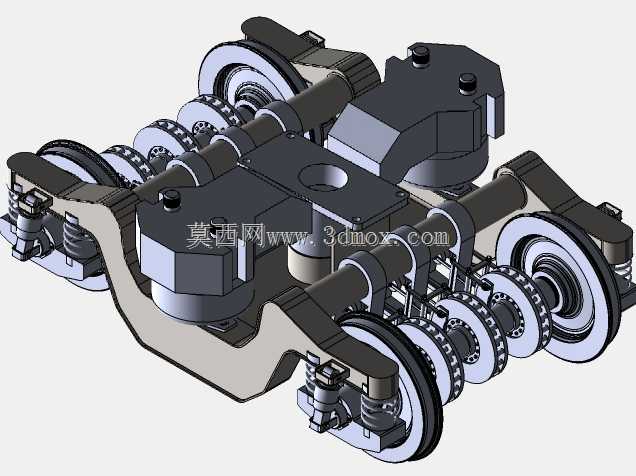

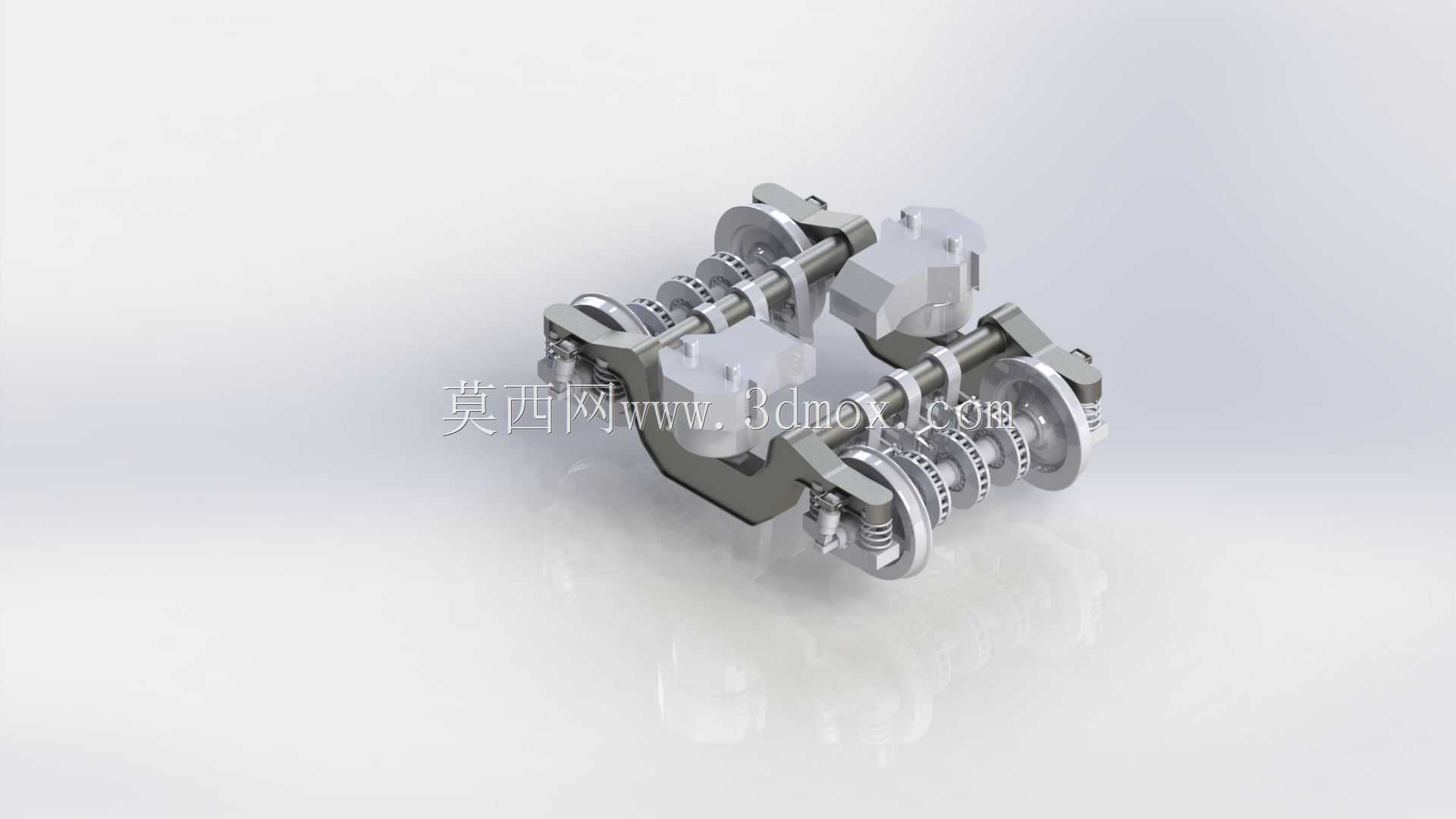

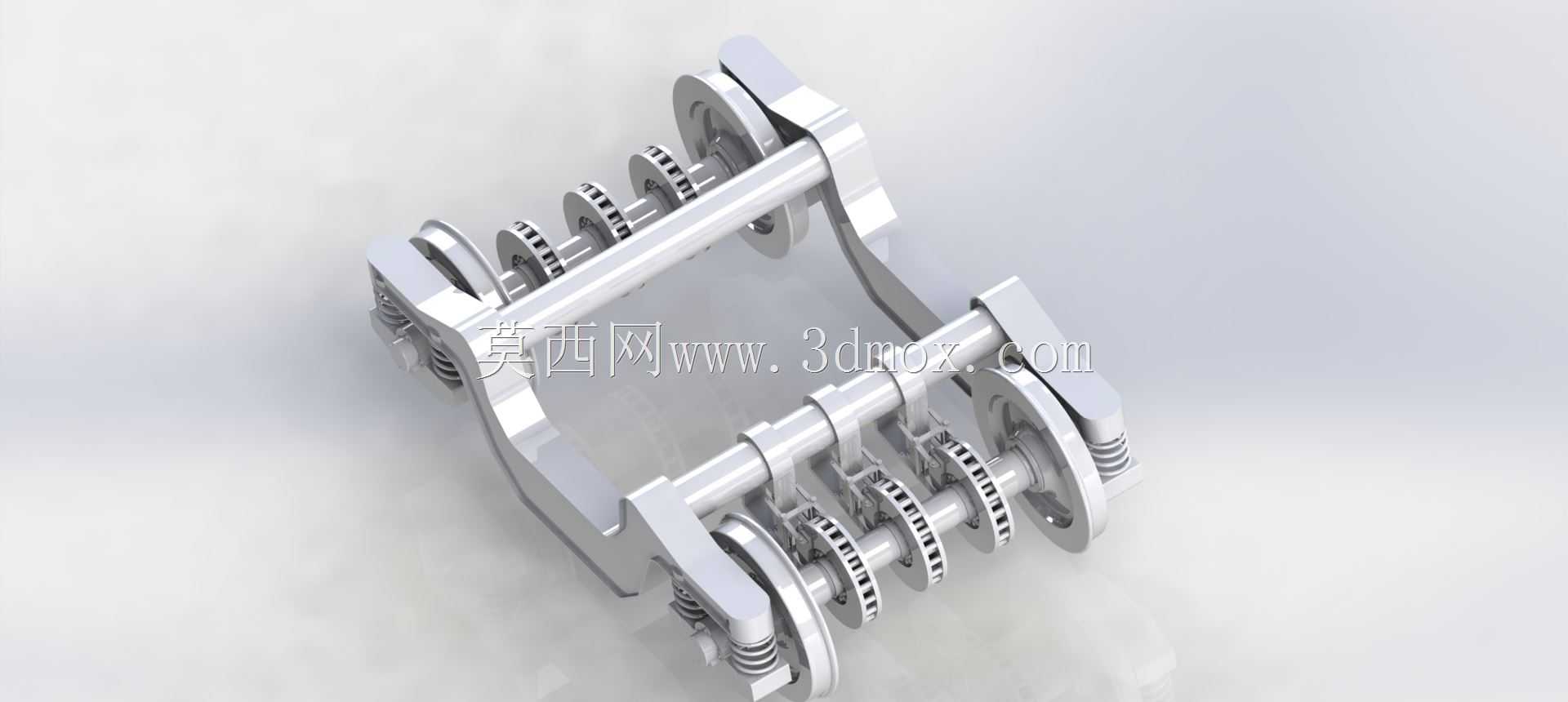

该转向架主要应用于干线铁路机车牵引的客运列车编组，承担客室车体与轨道之间的连接承载功能，是轨道车辆走行系统的核心部件，适配时速280公里等级的推拉式客运运营场景，可在既有提速干线与高速客运专线的标准轨距线路上稳定运行，满足长交路、高频次的客运排班运营需求。在实际线路运营中，转向架需要同时承担多维度的核心功能：首先是承载功能，将上部车体的全部载客重量、车载设备重量均匀传递至轮对，再通过轮轨接触将载荷分散到轨道结构上，同时承受线路不平顺带来的垂向、横向、纵向冲击载荷，保证车体运行的平稳性；其次是导向功能，通过轮对的锥形踏面与轨面的配合，引导车辆沿轨道方向顺利通过曲线、道岔等线路区段，避免轮缘偏磨与脱轨风险；第三是牵引与制动功能，将机车输出的牵引力传递至车体带动整列编组前进，同时配合基础制动装置，将制动缸输出的制动力矩转化为轮轨间的制动力，实现规定距离内的可靠减速与停车；此外转向架集成的一系、二系悬挂结构，可有效过滤线路传来的高频振动，降低客室内的振动加速度与噪声水平，提升乘客乘坐舒适度。从设计思路来看，该转向架采用成熟的两轴构架式布局，H型焊接构架作为整体承载基体，将轮对轴箱、一系悬挂、二系悬挂、基础制动装置、牵引装置等子模块集成安装，各部件的安装接口采用标准化尺寸设计，便于日常运维中的部件更换与检修作业。轮对部分采用整体辗钢车轮搭配空心车轴设计，在保证结构强度的前提下降低簧下重量，减少轮轨间的动作用力；一系悬挂采用轴箱弹簧搭配定位装置，实现轮对与构架之间的弹性连接，约束轮对相对于构架的运动自由度，同时传递纵向与横向载荷；二系悬挂设置在构架与车体之间，采用大挠度空气弹簧配合横向止挡、抗蛇行减振器，既保证垂向的减振效果，又能抑制车辆高速运行时的蛇行失稳现象，提升高速运行的稳定性。基础制动装置采用轮盘式制动结构，制动盘安装在车轮辐板两侧，制动夹钳单元紧凑布置在构架侧梁位置，制动响应速度快，制动热容量大，可满足高速运行下的频繁制动需求，避免踏面制动带来的车轮踏面热损伤。在安装边界方面，该转向架的整体外形尺寸适配标准轨距线路的限界要求，构架侧梁间距、轮对内侧距、轴箱中心距均符合铁路行业通用安装规范，与上部车体的空气弹簧安装座、牵引销接口、制动管路接口可实现精准匹配，不需要对车体结构进行额外改造即可完成装车适配；各运动部件之间预留了足够的安全间隙，在通过最小曲线半径、最大超高等极限线路工况时，不会发生部件之间的运动干涉，同时各易损件均预留了足够的检修操作空间，可在不落轮的状态下完成闸片更换、踏面修形等常规运维作业，大幅降低全生命周期的运维成本。
