高速断路器控制器结构三维设计

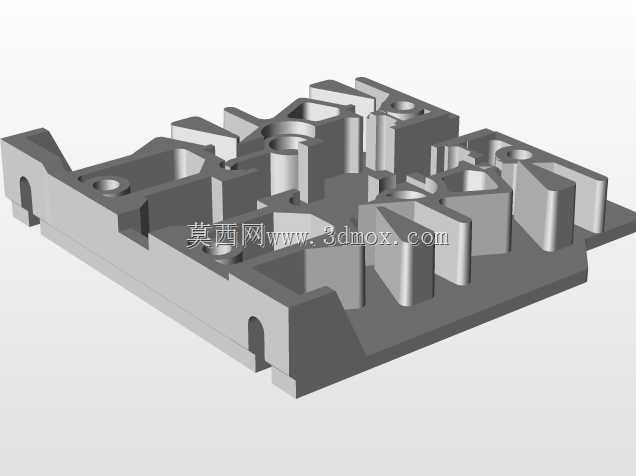

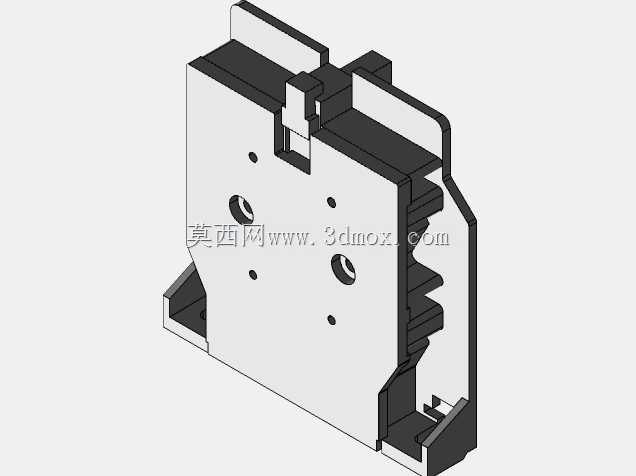

　　在中高压配电系统、轨道交通牵引供电、大型工业厂区供电回路的保护环节里，高速断路器是切断故障电流的核心执行部件，而配套的控制器则是决定断路器动作响应速度、保护逻辑可靠性的核心单元，本次呈现的结构模型，正是这类控制器的完整三维结构设计成果。从实际应用场景来看，这类控制器多安装在断路器本体的侧方安装位，或是相邻的低压控制柜内预留安装槽中，需要在强电磁干扰、宽温湿度变化、长期振动的工况下保持结构稳定，因此整个结构设计从一开始就围绕安装适配性、防护可靠性、内部元器件布局合理性三个核心维度展开。先看整体的安装边界，整个控制器的底座采用一体化注塑+金属嵌件的结构形式，底座两侧预留的安装支耳带有沉头安装孔，孔位间距匹配主流高速断路器的侧装标准孔距，不需要额外制作转接板就可以直接固定在断路器本体的安装面上，底座底部设计有纵横交错的加强筋，既可以提升底座的抗形变能力，避免安装时螺栓锁紧力导致底座翘曲，也能在底座和安装面之间形成均匀的散热间隙，避免控制器内部功率元件的热量直接传导到断路器本体上，同时也能阻断断路器分合闸时产生的热量反向传导到控制器内部，影响电子元件的工作寿命。

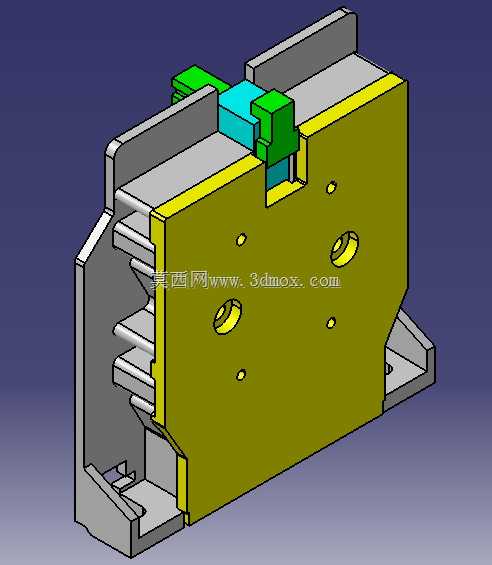

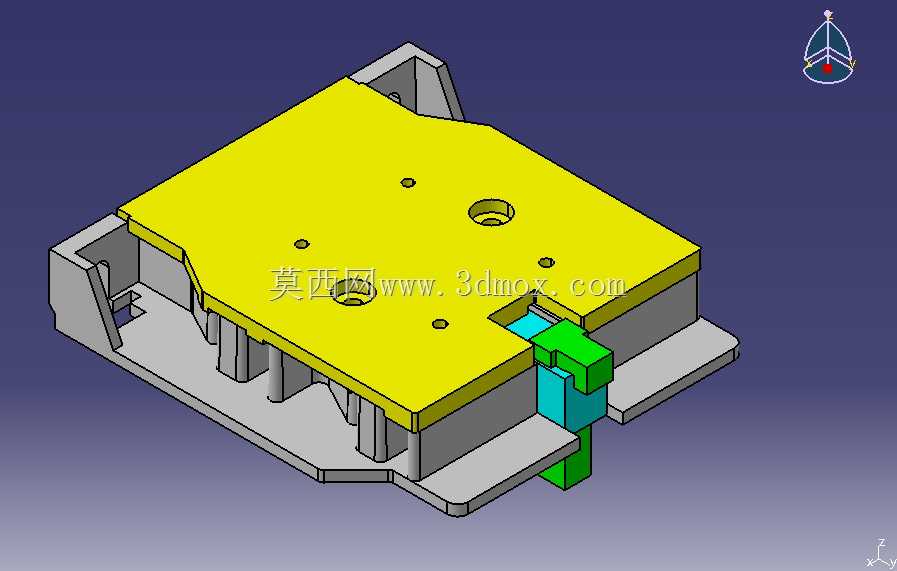

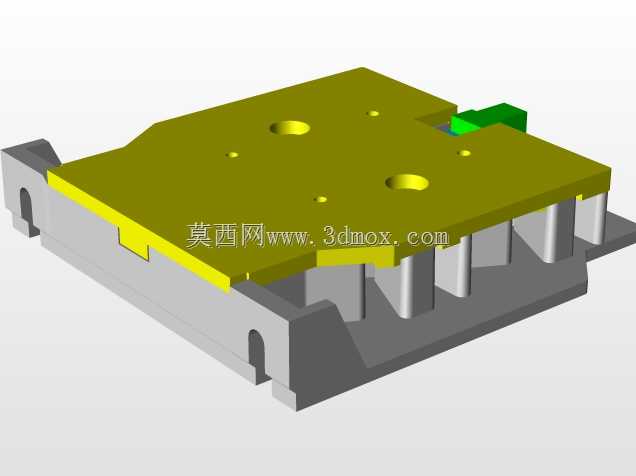

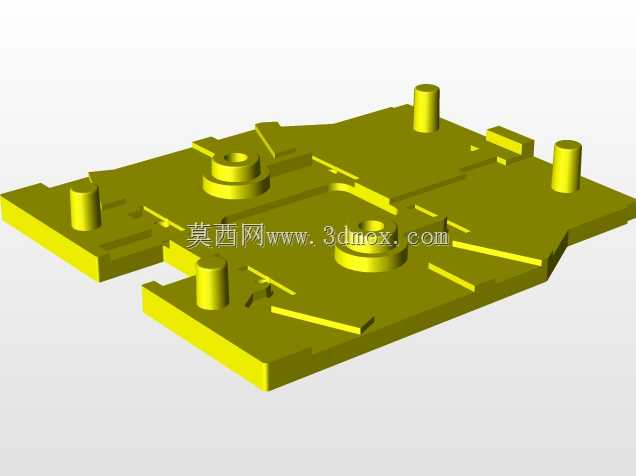

　　上部的盖板采用亮黄色阻燃工程塑料材质，盖板表面设计有三个定位凸台和对应的固定孔，除了中心位置的主固定孔之外，另外两个孔位呈对角分布，保证盖板和底座装配后不会出现翘边、缝隙不均的问题，盖板边缘做了阶梯式止口结构，和底座的上沿配合后可以形成迷宫式密封结构，能够阻挡日常运维过程中的飞溅水滴、灰尘进入控制器内部，适配配电房、轨交设备舱这类非完全密封的安装环境。在侧方的接插部位，设计了分层式的接插导向结构，绿色的导向块和青蓝色的接插基座做了差异化的公差配合，导向块伸出长度比接插端子长5mm，在外部线束插头对接的时候，导向块会先和插头的导向槽配合完成预定位，避免插针因为对位不准出现弯针、接触不良的问题，接插基座的周围设计有一圈凸起的防护围边，即使接插部位出现凝露，水珠也会顺着围边的导流槽流到底座外部，不会渗入接插端子之间造成绝缘下降。

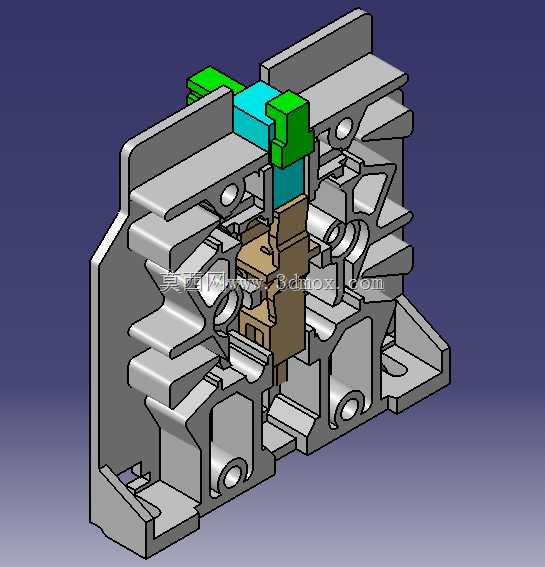

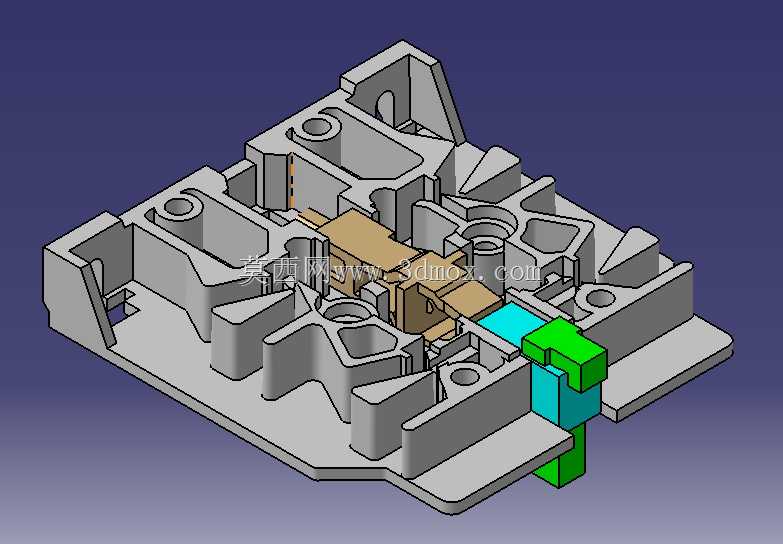

　　从内部布局的设计思路来看，整个控制器的内部腔体被底座的加强筋分隔成三个独立的区域，分别对应电源处理模块、逻辑控制模块、信号输出模块，每个区域之间的加强筋高度和盖板内表面的间隙控制在1mm以内，既可以避免不同模块之间的电磁串扰，也能在某个模块出现局部过热的时候，延缓热量向其他模块扩散的速度，提升整体的故障容错能力。底座的侧壁上设计有多个嵌入式的卡扣位，不需要额外打螺丝就可以固定内部的PCB板，卡扣的位置对应PCB板的工艺边，避开了板上的元器件焊接位，装配的时候只需要将PCB板对准卡扣压入即可完成固定，相比螺丝固定的方式，既提升了装配效率，也避免了螺丝松动脱落造成内部短路的风险。

　　考虑到这类控制器在运维过程中需要定期检查状态，盖板和底座的固定采用了快拆式的设计，只需要拧下中心的一颗固定螺丝就可以掀开盖板，不需要将整个控制器从安装位上拆下来，大幅降低了运维的工作量。另外在结构的细节处理上，所有的棱角位置都做了R2以上的圆角处理，避免装配和运维过程中划伤操作人员的手部，底座上所有的壁厚都保持均匀，厚度差控制在30%以内，避免注塑成型的时候出现缩痕、翘曲等缺陷，接插部位的所有塑料件都采用了耐老化的材质，能够满足长期户外或者半户外环境下的使用要求，不会因为紫外线照射、温度变化出现材质脆化的问题。在实际的选型适配过程中，结构工程师可以直接基于这个三维模型核对安装孔位、接插件位置、整体外形尺寸和现有断路器的匹配度，不需要反复打样测试就可以完成适配性校验，也可以基于这个基础结构调整内部腔体的分隔方式，适配不同的电路方案，缩短整个产品的开发周期。
