SR-71黑鸟侦察机高精度三维数字模型

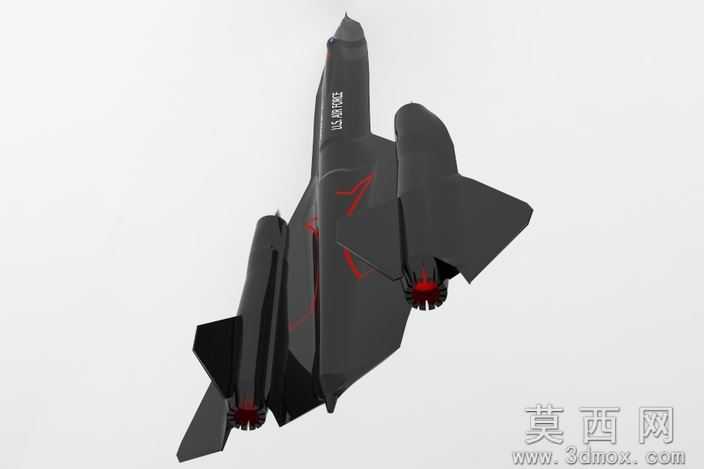

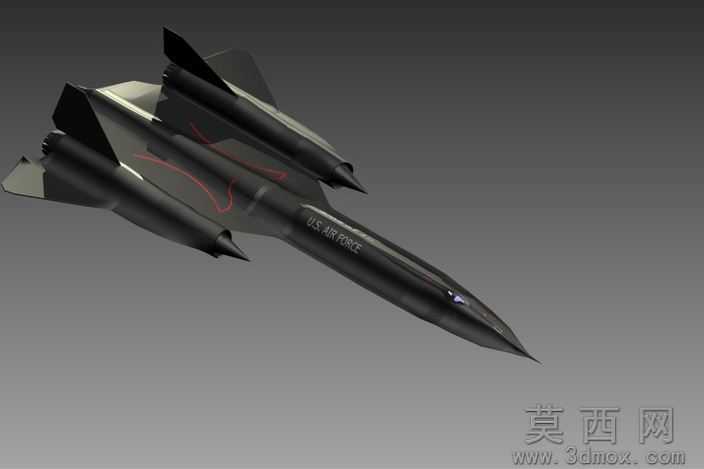

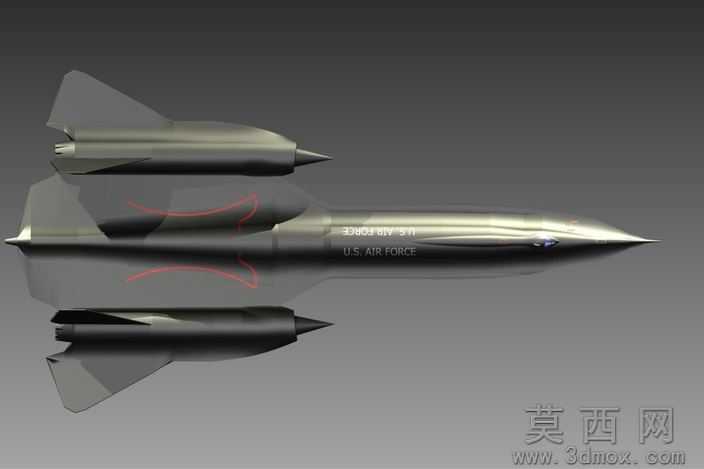

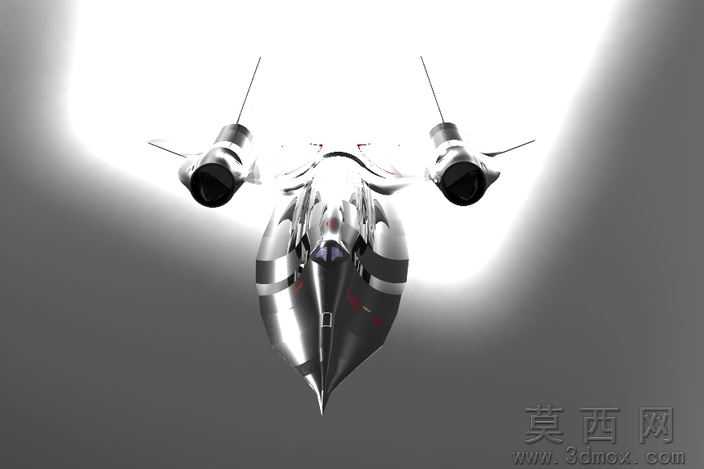

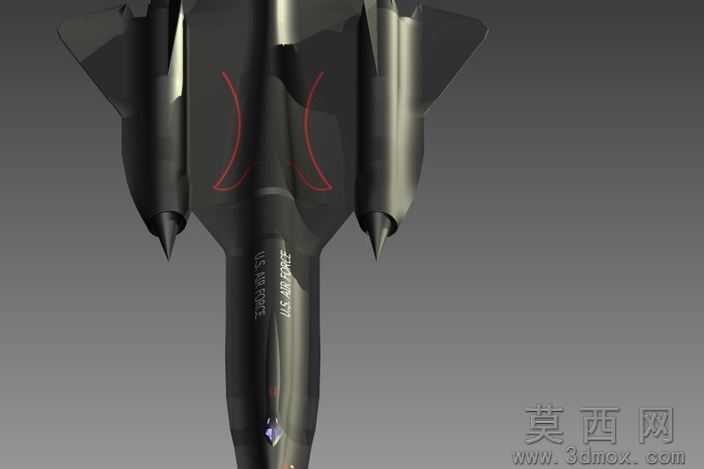

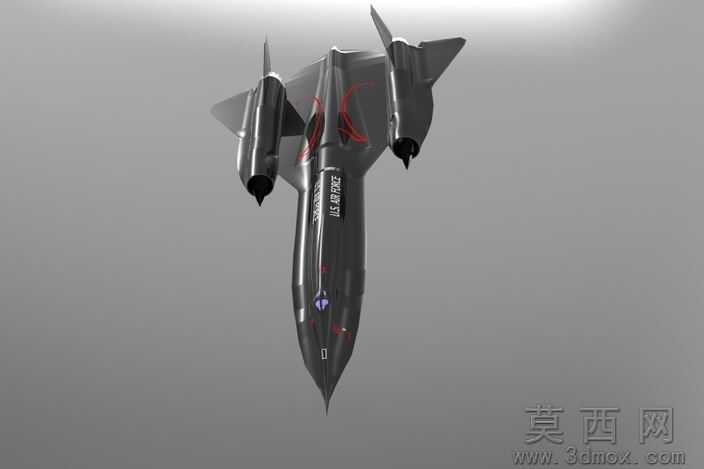

本模型以SR-71黑鸟侦察机为原型开展全尺寸三维复刻，建模阶段首先梳理原型机的气动外形特征，从机头尖锐棱边、三角翼融合体布局到双发动机短舱的安装位置，均通过多视角参考图校准轮廓比例，先绘制机身纵向、横向的关键截面草图，通过放样、曲面缝合命令生成整机基础曲面，再对机翼前缘、发动机进气道唇口、尾喷口调节结构等细节做曲面倒角与曲率连续优化，避免出现曲面褶皱、破面问题，确保整机外形与真机气动特征高度匹配。参数设计层面严格参考公开的真机尺寸数据，设定机身总长、翼展、机高的比例为10.7:5.6:1.8，机身截面最大直径、发动机短舱直径、机翼后掠角均按照真机参数做参数化关联，调整任意外形参数时可同步更新关联结构，方便后续做改型设计或气动仿真前置处理，模型各部件均做独立实体拆分，机身蒙皮、起落架舱、座舱盖、发动机舱均为可单独编辑的独立零件，装配约束完全按照真机连接逻辑设置，不存在过约束或约束缺失问题。渲染材质阶段针对黑鸟侦察机的钛合金蒙皮特征，调配带细微金属颗粒质感的哑光金属材质，还原真机高速飞行后蒙皮产生的轻微色差与氧化质感，座舱盖添加带反射属性的透明亚克力材质，进气道内壁做耐高温合金的深色金属材质，尾喷口区域添加高温灼烧后的渐变色彩材质，场景采用顶光加双侧轮廓光的布光方案，突出机身曲面的流畅线条与金属质感，渲染输出的效果图可清晰展示整机的造型细节与结构特征。结构原理层面完整还原SR-71的翼身融合布局、发动机半埋式安装、三角翼切尖设计的结构特征，清晰呈现机身与机翼的过渡曲面、进气道可调激波锥的安装位置、垂尾的倾斜角度设计，可直观展示这款三倍音速侦察机的气动布局逻辑，帮助理解其高速飞行的减阻设计思路。软件兼容层面模型提供STEP、IGES、Autodesk Inventor2012、Autodesk Inventor2013等多种通用格式，可直接导入SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件打开编辑，不存在格式转换后的破面、丢特征问题，不同软件用户均可直接调用模型开展后续工作。研发教学应用层面，该模型可作为航空航天专业课程的气动布局教学案例，帮助学生理解高速侦察机的外形设计逻辑，也可作为航空爱好者的收藏展示模型，还能为飞行器设计相关的课程设计、毕业设计提供外形参考基础，也可用于航空主题的科普展示、动画渲染素材使用。
