蓝霹雳武装直升机SolidWorks设计模型

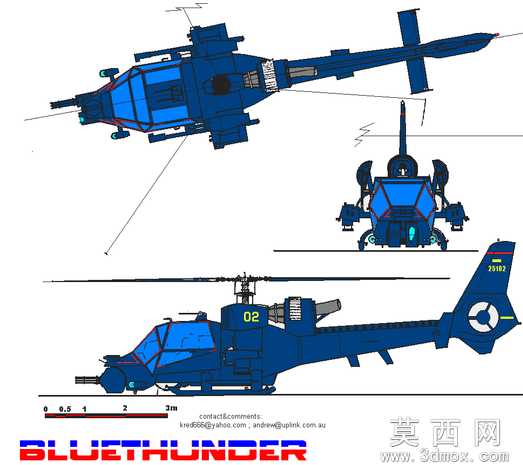

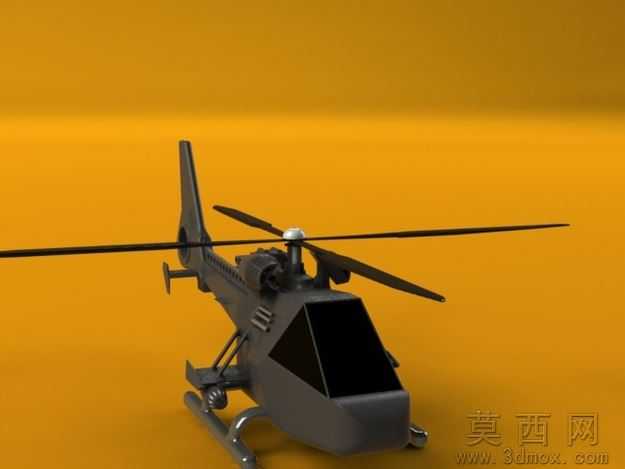

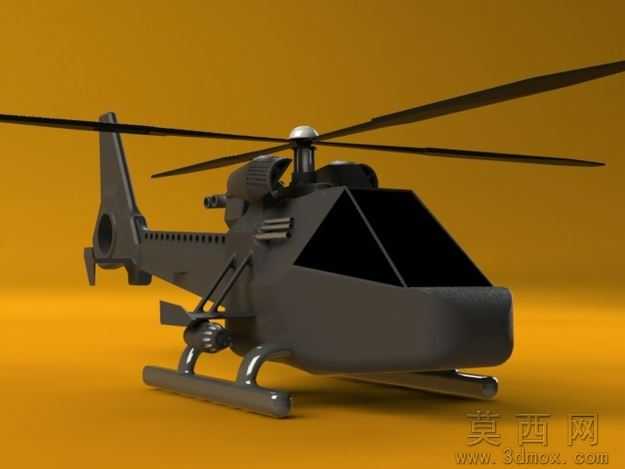

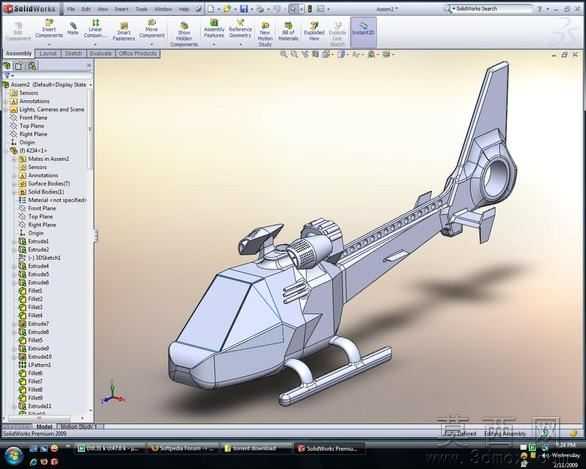

本模型为蓝霹雳主题武装直升机三维设计成果，建模阶段以三视图工程参考为基准，在SolidWorks2011环境下完成全流程搭建：首先通过草图绘制模块勾勒机身俯视、侧视、正视三个视角的轮廓基准线，精准定位机头、座舱、旋翼主轴、尾梁、尾桨的相对位置，确保整体比例符合真实武装直升机的气动布局要求；随后采用凸台拉伸、放样、曲面剪裁等特征命令逐步构建机身曲面，对座舱玻璃区域做单独曲面拆分，机头航炮、短翼武器挂架、尾翼标识等细节通过阵列、镜像、包覆命令完成精细化制作，旋翼部分单独构建桨毂与单片桨叶后通过圆周阵列生成完整主旋翼与尾桨结构，全程保证各部件装配约束无干涉。参数设计层面，模型严格参照标注的尺寸刻度设定比例，机身长度、旋翼直径、尾梁长度等核心参数均匹配参考图的尺寸比例，机身分段处预留合理的装配间隙，可动部件如旋翼、航炮转向结构设置了合理的运动自由度参数，方便后续做运动仿真演示。渲染材质方面，机身主体赋予深蓝色哑光金属漆材质，座舱盖设置半透明玻璃材质并添加轻微反光效果，旋翼桨叶采用深灰色复合材料材质，机身标识“02”编号、尾翼圆形标识通过贴图功能贴合对应曲面，金属部件如航炮、起落架添加金属光泽与轻微磨损质感，整体渲染效果还原了蓝霹雳直升机的科幻武装风格。结构原理上，模型完整还原了单旋翼带尾桨式直升机的典型结构：主旋翼提供升力与前进动力，尾桨抵消主旋翼产生的反扭矩，机身中部设置动力舱与传动结构连接主尾旋翼，座舱采用串列双座布局，机头下方设置可转动航炮，机身两侧预留武器挂点，尾梁末端设置垂直尾翼与水平安定面保证飞行稳定性，各结构部件的连接逻辑符合真实直升机的机械传动原理。软件兼容层面，模型原生为SolidWorks2011格式，同时导出了通用STL格式，可兼容绝大多数三维建模软件如UG、Pro/E、3ds Max等，STL格式可直接导入切片软件用于3D打印制作实体模型，无需额外做格式转换与破面修复。研发教学应用层面，该模型可作为航空航天类专业飞行器结构课程的教学案例，帮助学生理解单旋翼直升机的整体布局与部件连接逻辑，也可作为军事主题文创产品3D打印的原型文件，还可用于虚拟仿真场景中的飞行器素材搭建，为直升机相关的结构改进、概念设计提供基础参考框架。
