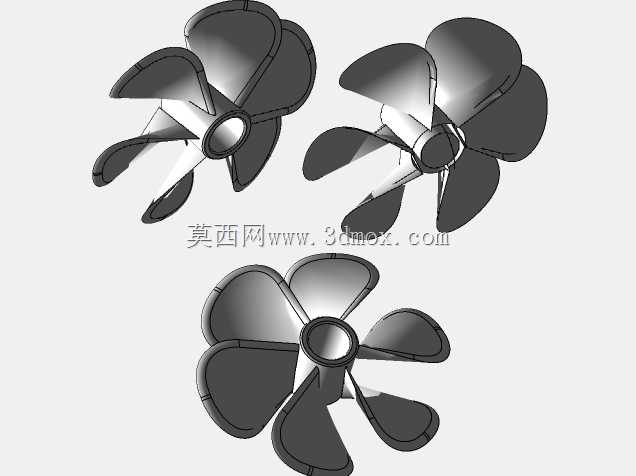

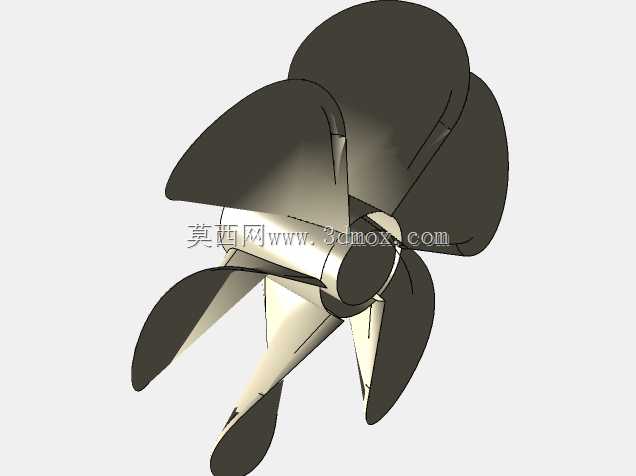

游艇用五叶曲面螺旋桨结构设计

本次呈现的螺旋桨结构，主要面向中小型休闲游艇、内河观光小艇的动力推进场景，作为船舶动力系统的核心终端执行部件，承担着将主机输出的旋转扭矩转化为轴向推进力的核心作用，直接决定船舶的航行速度、转向灵活性与运行平稳性，是游艇动力总成中直接与水体接触做功的关键部件。从实际应用场景来看，这类螺旋桨适配吃水深度0.8-1.5米的中小型游艇，可在平静内河、近岸平静海域等水域稳定工作，既能够满足游艇巡航状态下的低阻力高效推进需求，也能在加减速、转向工况下提供足够的推力冗余，避免叶片受力不均产生的振动传导至船体，提升乘员的乘坐舒适度。从功能特性来看，该螺旋桨采用五叶大侧斜曲面设计，相比传统三叶、四叶螺旋桨，五叶结构在同等转速下单片叶片的载荷更低，运行时产生的水下激振更小，能有效降低航行过程中的船体振动与水下噪声，匹配游艇对乘坐静谧性的要求；叶片型线经过曲面顺滑过渡处理，导边与随边均做了圆弧修型，可减少水流在叶片表面的紊流分离，提升推进效率，降低主机的无用功率损耗。从设计思路来看，整体结构围绕“高效低噪、安装适配”两个核心展开，桨毂采用锥孔定位结构，可直接与游艇尾轴的锥段配合，通过端面键传递扭矩，安装时无需额外定制转接结构，适配多数中小型游艇的标准尾轴安装尺寸；叶片的螺距从叶根到叶梢采用渐变设计，叶根区域螺距较小以保证结构强度，叶梢区域螺距适当增大提升做功效率，同时叶梢做了轻微的翘曲处理，减少梢涡产生，降低空泡效应带来的叶片剥蚀风险，延长部件的水下使用寿命。从外形尺寸与安装边界来看，该螺旋桨整体直径控制在300-400mm区间，适配20-60马力的船用汽油挂机或小型柴油动力，桨毂轴向长度控制在80-100mm，安装时需要保证桨叶与船体尾板、舵叶之间留有不小于20mm的安全间隙，避免航行过程中桨叶与船体结构发生剐蹭，同时尾轴伸出船体的长度需要匹配桨毂的安装深度，保证锥面配合的接触面积不低于85%，避免扭矩传递过程中出现松动打滑问题。叶片的厚度从叶根到叶梢逐渐递减，叶根区域最大厚度约12mm，保证与桨毂连接位置的结构强度，可承受航行过程中水流冲击、突发杂物缠绕带来的瞬时载荷，叶梢厚度控制在2mm左右，减少运行过程中的水流阻力，同时避免叶梢过薄在高速旋转时产生形变。整体曲面造型经过光顺处理，所有过渡位置无尖锐棱角，既可以减少水流阻力，也能降低水下杂物挂附的概率，日常维护时仅需定期清理桨叶表面附着的水生生物即可，无需复杂的养护操作。
