船用圆角密封防水舱门结构设计

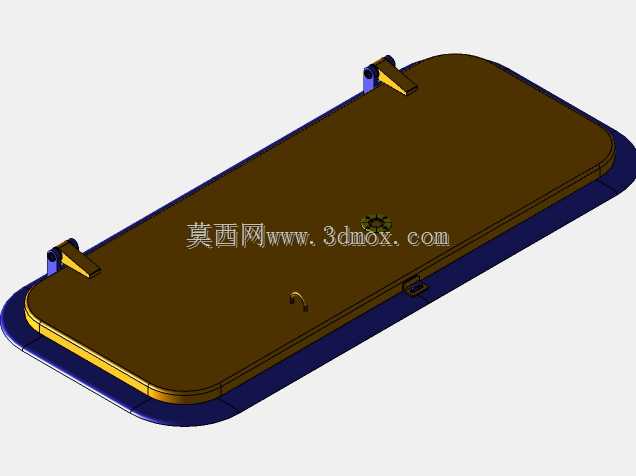

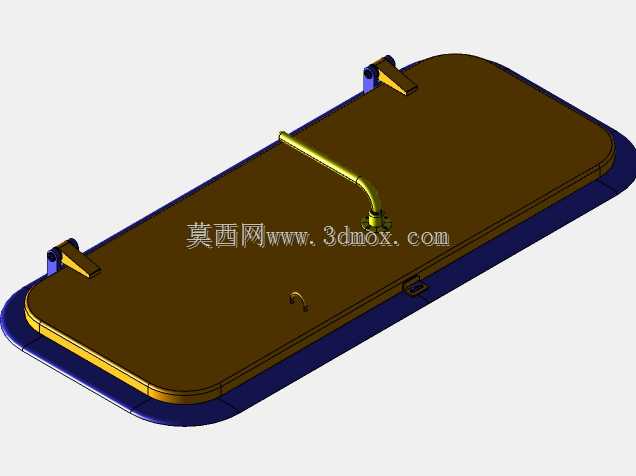

这款防水门主要面向船舶舱室、临水地下设备舱、户外密闭检修空间等对水密性有严苛要求的应用场景，核心作用是在舱室分隔的基础上，阻挡外部积水、喷淋水甚至短时承压水流侵入舱内，为舱内设备、作业空间提供可靠的防水密封屏障，同时兼顾日常通行的便捷性，在船舶甲板舱口、地下管廊检修口、户外储能设备舱等场景中都能适配使用。从功能特性来看，这款防水门采用周圈整圈密封的结构设计，门板主体为平整的圆角矩形结构，边缘做了圆弧过渡处理，既避免了直角结构容易磕碰损伤、应力集中导致密封胶条提前老化的问题，也能让水流顺着圆弧边缘快速滑落，减少门板表面积水残留。门板上配置了多组快开式压紧锁扣，分别布置在门板的两个短边位置，锁闭时可以通过杠杆结构将门板均匀压向门框上的密封胶条，让整圈密封面受力均匀，不会出现局部压合不实导致的渗漏问题；门板中部还设置了一体式的弯管通气结构，在舱内外存在压差时可以平衡气压，避免开门阻力过大，同时该通气结构也做了防水处理，不会在通气路径上出现漏水隐患。从设计思路来看，这款防水门优先保障密封可靠性与操作便捷性，门板整体采用薄壳加强结构，在保证门板整体刚度、不会受水压作用出现变形翘曲的前提下，尽可能控制门板自重，降低开关门的操作力度；门框与门板的配合面采用台阶式止口结构，密封胶条嵌装在止口的凹槽内，既可以保护胶条不会被外力剐蹭损坏，也能在水流冲击时形成第一道挡水结构，配合胶条的压合密封形成双重防水屏障。在外形尺寸与安装边界上，这款防水门整体为长圆形圆角矩形轮廓，安装时需要在舱壁上预留与门框外轮廓匹配的安装开口，门框周圈预留了均匀布置的安装固定位，可以通过螺栓或者焊接的方式与舱壁牢固连接，安装后门板的开启方向可根据现场空间调整，锁扣的操作位置都处于人员站立即可触及的高度，不需要额外借助工具就能完成锁闭与开启操作，日常巡检通行时操作十分顺畅。门板表面做了圆滑过渡处理，没有突出的尖锐结构，避免人员通行时磕碰受伤，整体结构没有易积水的凹槽死角，日常清洁维护十分方便，长期在高湿、临水的环境下使用也不容易出现锈蚀卡滞的问题。
