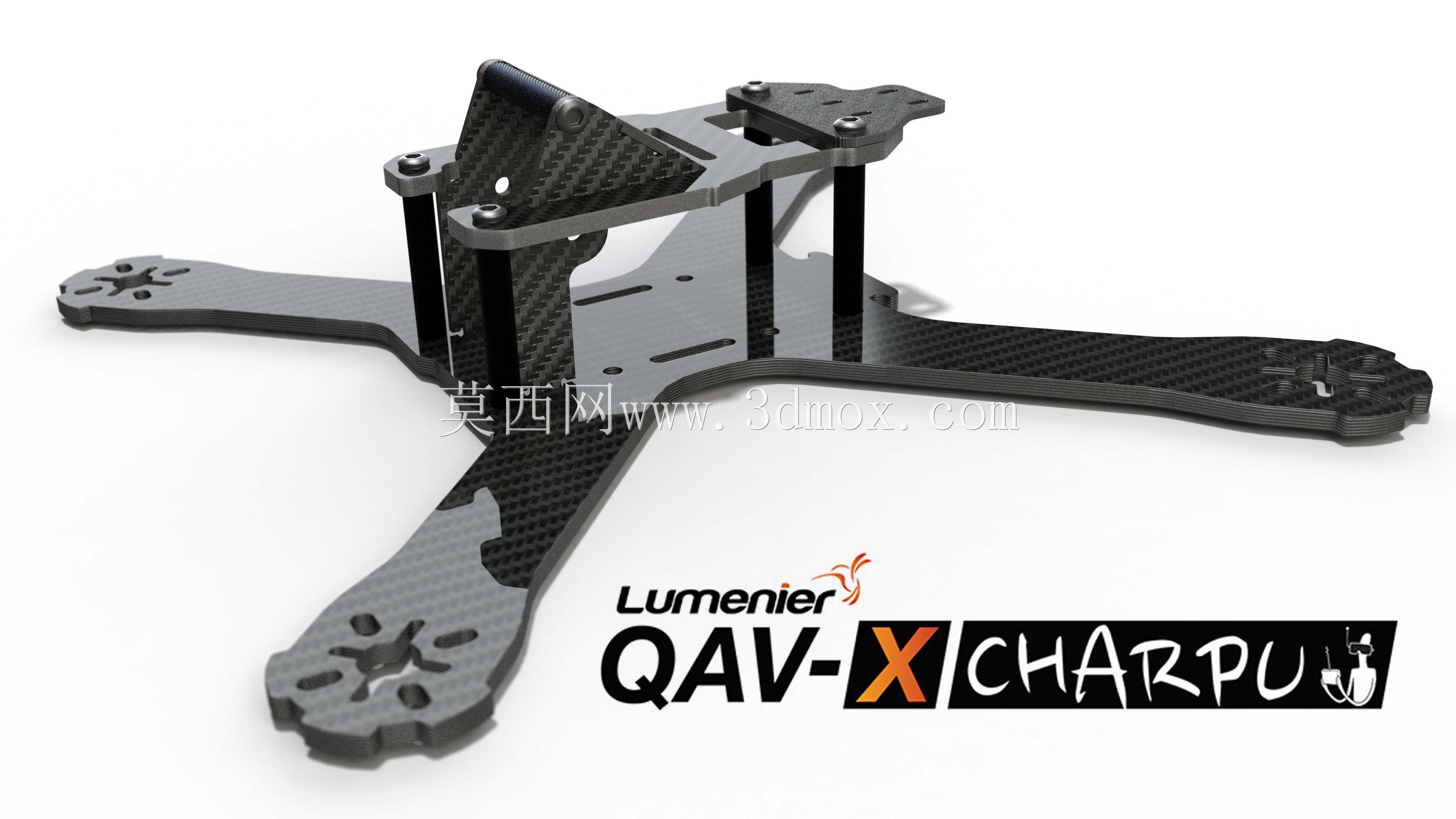

鲁米埃QAV-X Charpu碳纤维穿越机机架

这款四旋翼飞行载具机架是专为竞速类穿越飞行场景打造的核心承载结构，主要应用于户外FPV竞速飞行、特技花飞练习、小型航拍作业搭载等场景，作为穿越机的核心支撑部件，承担着固定飞控、电调、电机、电池、图传、摄像头等全部机载元器件的作用，同时需要承受飞行过程中的高速机动冲击、起降碰撞载荷以及飞行时的气动作用力，是保障整机飞行稳定性与结构可靠性的核心基础部件。

该机架采用3mm厚度碳纤维板材作为主体框架材质，碳纤维材料具备高比强度、轻量化的特性，在保证结构抗冲击强度的同时能够尽可能降低整机自重，提升飞行的推重比，让机动动作更加灵活迅猛。整体采用经典的X型四旋翼布局，四个机臂沿中心对称向外延伸，这种布局能够让四个电机的动力输出更加均衡，飞行时的姿态控制更加精准，无论是高速过弯还是翻滚、倒飞等特技动作都能获得更跟手的操控响应。机臂末端设计有统一规格的电机安装孔位，适配主流尺寸的无刷电机安装，孔位精度经过校准，能够保证电机安装后轴线垂直，避免飞行时出现动力偏移导致的姿态抖动问题。

机架中心区域采用分层堆叠的安装设计思路，上下碳板通过高强度铝柱与螺丝进行连接固定，层间预留了充足的安装空间，能够按照飞控、电调、图传、接收机的安装顺序合理排布元器件，同时预留了走线槽位，方便整理电源线与信号线，避免线材杂乱干扰飞行姿态传感器的正常工作。机架前部预留了摄像头与图传天线的安装位，能够适配主流的FPV摄像头，安装角度可根据飞行需求进行调整，满足竞速飞行时的前方视野需求。机架顶部设计有电池绑带固定槽，能够通过防滑绑带将飞行电池牢固固定在机架重心位置，避免飞行过程中电池移位导致整机重心偏移影响飞行稳定性。

在安装边界方面，该机臂的电机安装孔位适配标准的19mm、22mm孔距无刷电机，中心层间距能够容纳最大20mm高度的堆叠元器件，整机轴距适配五寸螺旋桨的安装使用，机架底部预留了防滑脚垫的安装位置，能够在硬着陆时缓冲冲击力，保护中心板上的精密电子元器件不受磕碰损伤。机架整体的边角都做了圆角过渡处理，既能够降低飞行时的风阻，也能避免尖锐边角在碰撞时发生脆裂，提升机架的抗损能力，在发生轻微碰撞时能够分散冲击力，减少机架断裂的概率，适配穿越机高频次飞行、易发生磕碰的使用特性。
