四旋翼间谍飞行侦察无人机结构设计

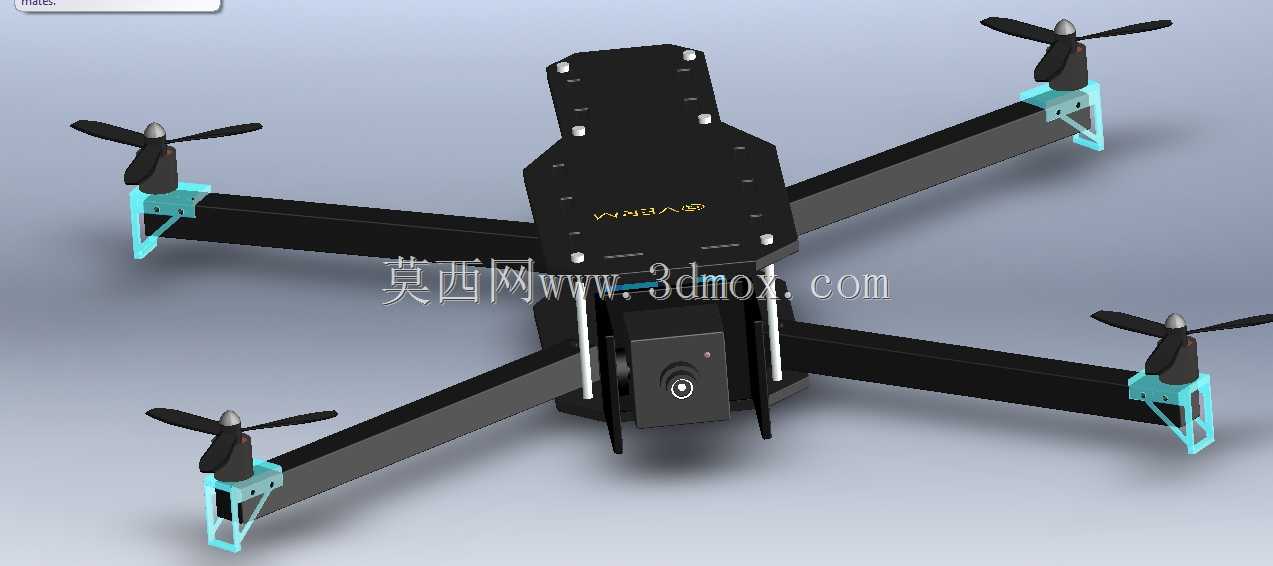

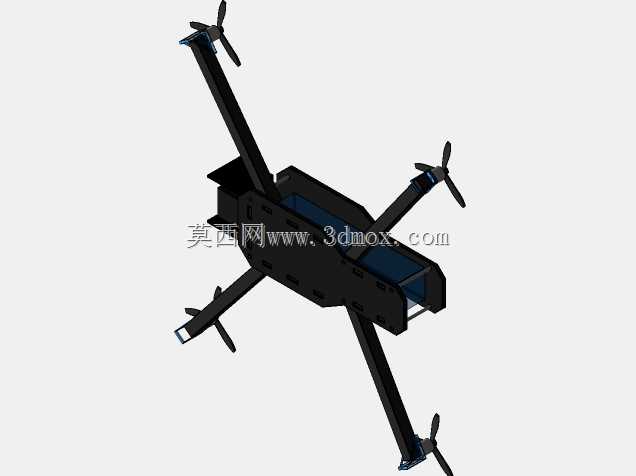

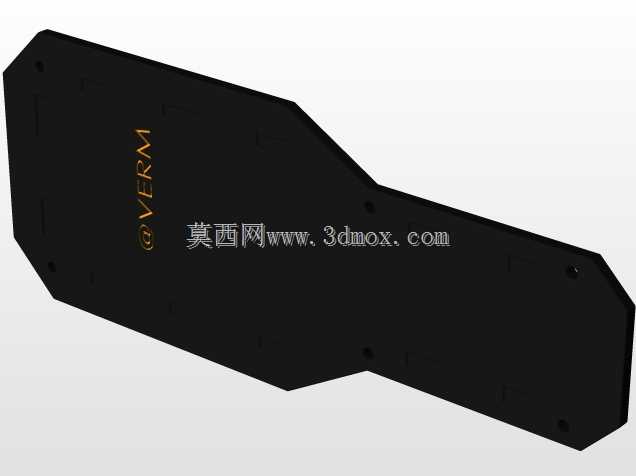

这款四旋翼侦察无人机主要面向低空近距离侦察、狭小空间探查类场景设计，可应用于室内密闭空间搜救、复杂地形环境侦查、安防巡检辅助等作业场景，能够替代人员进入存在安全隐患的区域完成影像采集、环境探查工作，有效降低人员作业风险，提升探查作业的灵活性与隐蔽性。整机采用四轴X型布局设计，机臂与中心机身采用模块化快拆结构设计，机臂选用碳纤维复合材质，在保证结构强度的前提下尽可能降低整机自重，同时机臂末端设计有专用的电机安装座与起落架集成结构，起落架采用轻量化镂空设计，既能够在起降过程中为机身下方搭载的摄像模组提供足够的离地防护间隙，又不会额外增加过多飞行负载，同时避免遮挡摄像模组的拍摄视野。中心机身采用分层堆叠式结构设计，上层为飞控系统、供电模块的安装舱，下层预留了通用摄像模组的安装位，可根据实际作业需求更换不同参数的影像采集设备，机身表面设计有标准化的安装孔位，可拓展搭载小型传感模块、照明模块等作业配件，满足不同场景的作业需求。动力系统方面，每个机臂末端搭配无刷电机与适配螺旋桨，四个旋翼对称分布，飞控系统可通过实时调整四个旋翼的转速差，实现飞行器的垂直起降、悬停、前后侧飞、转向等全向飞行动作，在狭小空间内也能完成灵活的姿态调整，适配复杂环境下的探查作业需求。整机设计充分考虑了飞行过程中的气动平衡与重心分布，将重量较大的供电模块布置在机身中心位置，有效降低飞行过程中的姿态调整负载，提升飞行稳定性。机臂与机身的连接结构采用定位销加锁紧件的组合设计，既保证连接强度，又可实现快速拆装，方便设备的收纳与运输，同时在机臂末端设计有防撞结构，能够在轻微碰撞时吸收冲击力，保护电机与螺旋桨结构不受损坏。机身下方的摄像模组采用可调角度安装设计，可在飞行过程中调整拍摄角度，覆盖更大的探查视野，满足不同角度的影像采集需求。
