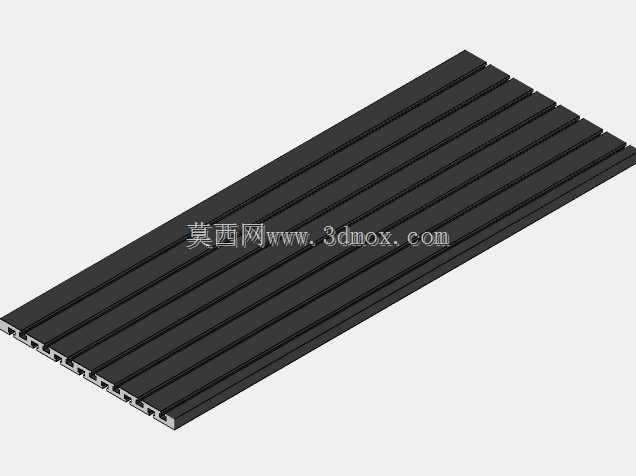

工业设备用ISELT型槽安装底座结构

这款T型槽底座是数控铣床工作台的核心配套安装构件，主要应用于机械加工车间的数控铣削加工工位，承担工件装夹定位、工装夹具承载的核心作用，是铣削加工过程中保障加工精度、拓展装夹适配性的关键基础部件。在实际生产场景中，这类T型槽底座可直接安装在铣床工作台顶面，也可作为独立工装平台搭配小型加工设备使用，能够适配不同规格的机用平口钳、组合夹具、专用定位工装，满足异形工件、批量加工工件的快速装夹需求，大幅减少工装调整的辅助时间，提升铣削加工的整体作业效率。从功能特性来看，该底座采用平行排布的多道T型槽结构设计，槽体沿底座长度方向贯通设置，可实现夹具在槽道内的任意位置滑动定位，配合T型螺栓即可完成夹具的快速锁紧固定，槽道的截面尺寸经过精准设计，能够与标准T型槽螺栓完美适配，锁紧后无松动窜动问题，可承受铣削加工过程中产生的径向切削力与轴向冲击力，保障加工过程中工件的位置稳定性。底座的主体结构采用等截面挤压成型设计，整体为长条状矩形结构，外形尺寸设定为20mm厚度、375mm宽度、1000mm长度，厚度方向经过结构优化，在保证整体刚性的前提下尽可能降低自身重量，既可以单根独立使用搭建小型工装平台，也可以多根并排拼接组成大尺寸工作台面，适配不同加工行程的铣床设备使用。在安装边界设计上，底座的底面为精加工平面，平面度公差控制在精密加工要求范围内，安装时可与铣床工作台顶面完全贴合，底座两端预留有标准安装孔位，可通过内六角螺栓直接与工作台T型槽锁紧固定，拼接使用时相邻底座的槽道可实现精准对齐，保证T型螺栓能够在拼接后的槽道内顺畅滑动，无卡滞、错位问题。设计过程中重点考量了加工场景的实际受力情况，槽道之间的筋板厚度经过力学仿真优化，在满负载装夹、大切削量加工的工况下，底座的整体变形量控制在微米级，不会因受力变形影响工件的加工精度，同时槽道的开口边缘做了倒角处理，既方便T型螺栓的快速装入，也能避免长期使用过程中槽口磕碰变形，延长底座的整体使用寿命。这类T型槽底座不仅适用于数控铣床的工作台配套，还可拓展应用于自动化装配工位、检测平台搭建、设备机架安装等多个工业场景，通过搭配不同的附件可实现工件定位、工装固定、导轨安装等多种功能，是机械加工与自动化生产领域通用性极强的基础承载构件。
