多股捻合结构钢丝绳缆三维建模

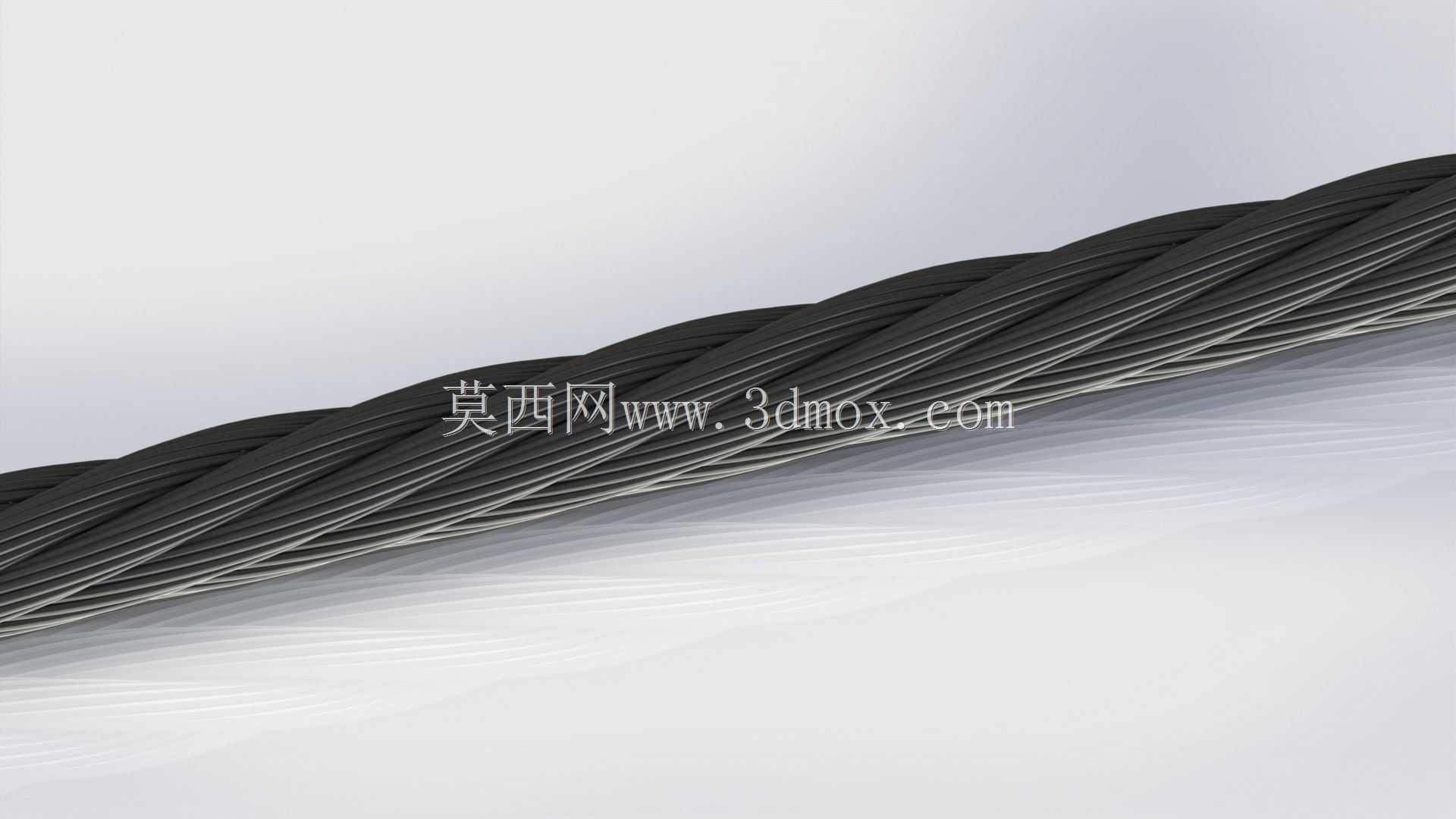

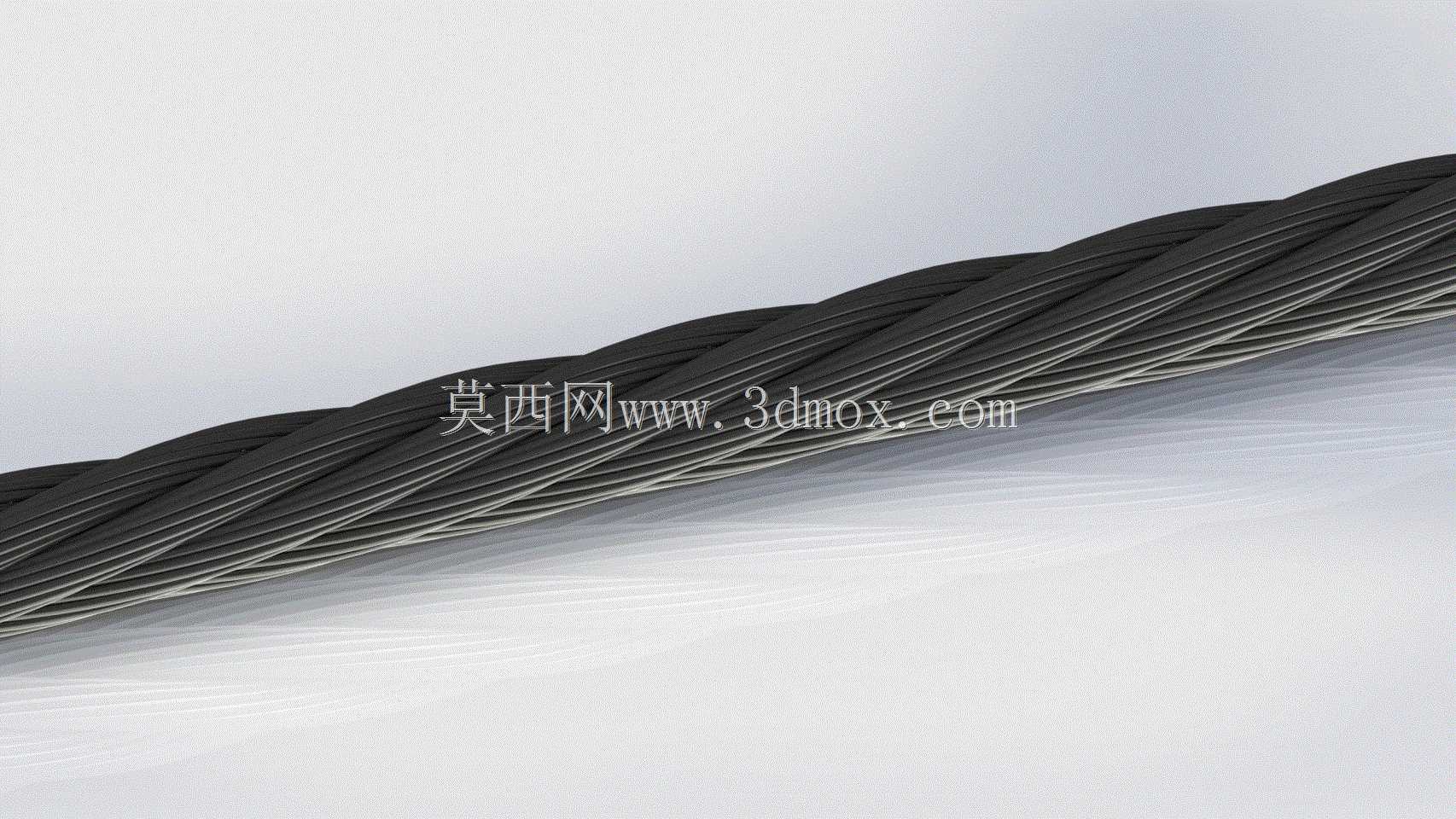

在海洋工程、重型起重、物料输送、船舶系泊等诸多工业场景中，钢丝绳缆是承担载荷传递、结构牵拉、重物固定的核心受力构件，其结构合理性直接关系到整套作业系统的安全冗余与运行寿命。本次构建的钢丝绳缆模型，还原了多丝成股、多股成绳的真实捻合结构，完全匹配实际工业绳缆的绞合排布逻辑，能够直观呈现钢丝层叠缠绕的受力传导路径，可用于工程方案演示、作业场景渲染、结构受力仿真前置验证等多个环节。

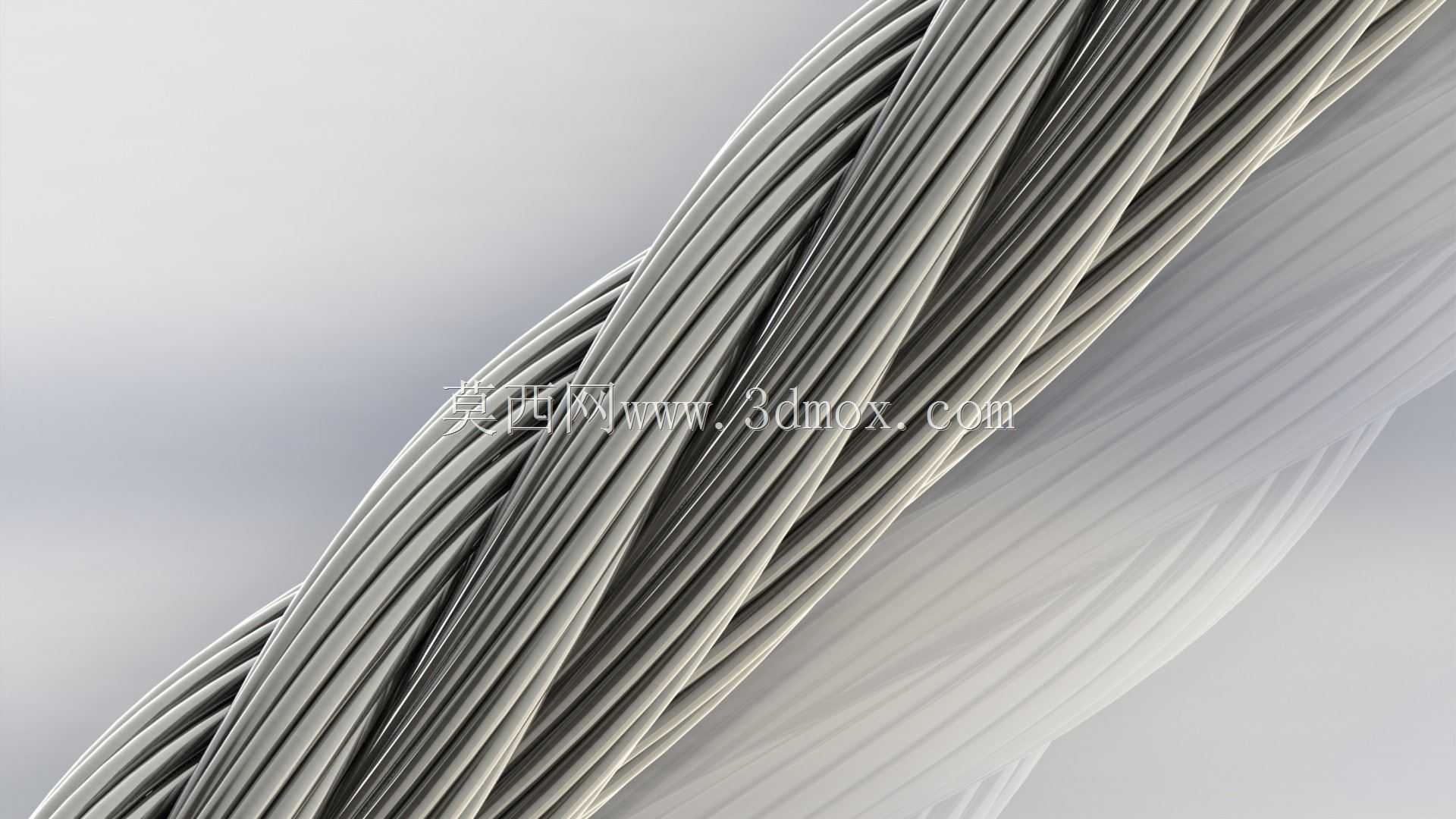

从实际应用场景来看，这类多股捻制的钢丝绳缆广泛适配港口起重吊装、船舶锚泊固定、矿山斜井牵引、高空索道承载、重型设备捆绑移位等作业需求，不同捻向与丝股配比的绳缆，分别对应抗旋转、耐磨损、高柔性、高破断拉力等差异化性能要求。本次建模过程中，优先还原了绳体的螺旋捻合形态，每一根细钢丝的走向都遵循实际绳缆的绞合角度规律，股与股之间的贴合间隙、外层钢丝的凸起纹理都做了精细化还原，能够在渲染场景中呈现出金属绳缆特有的质感与光影效果，避免简化模型带来的失真问题。

从设计思路层面，建模时充分考虑了绳缆的实际受力特性：多股分层捻合的结构能够让外部载荷均匀分散到每一根细钢丝上，避免局部应力集中导致的断丝失效，同时螺旋缠绕的结构让绳体具备足够的轴向柔性，能够适配滑轮、卷筒的弯曲绕行需求，不会因为反复弯折出现结构疲劳。模型还原的绳体直径为25.4毫米，可适配的绳长可根据实际装配场景进行延伸调整，安装使用时需要匹配对应槽径的滑轮、匹配载荷等级的绳卡与固定接头，预留足够的绳端固定长度，避免绳体滑脱风险。

从功能特性来看，该结构的钢丝绳缆具备优异的抗拉性能与抗冲击韧性，外层钢丝的耐磨属性能够适配反复摩擦的作业环境，内部丝股的间隙可以留存润滑油脂，降低长期使用过程中的内部磨损，延长整体使用寿命。模型在结构还原上兼顾了外观真实度与结构合理性，既能够满足高保真场景渲染的视觉需求，也能够为后续的受力分析、装配干涉检查提供准确的结构参考，帮助设计人员在方案阶段就清晰掌握绳缆的排布走向、弯曲半径适配范围，提前规避安装空间不足、绳体与周边构件摩擦干涉等实际工程问题。在海洋作业场景中，这类绳缆还需要搭配防腐镀层处理，模型的纹理结构也能够直观呈现镀层附着的表面基础形态，为防腐方案的可视化展示提供准确的载体。
