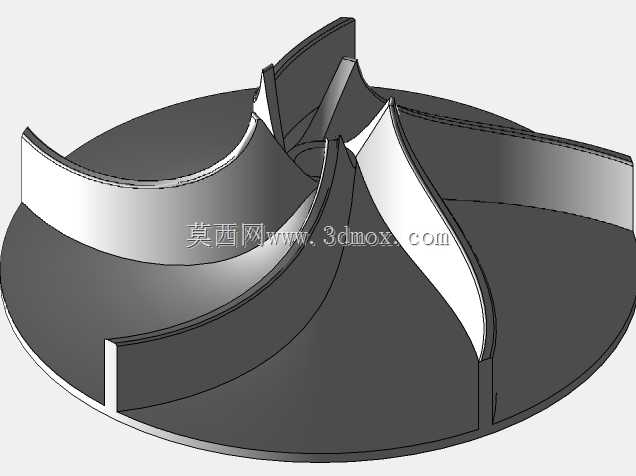

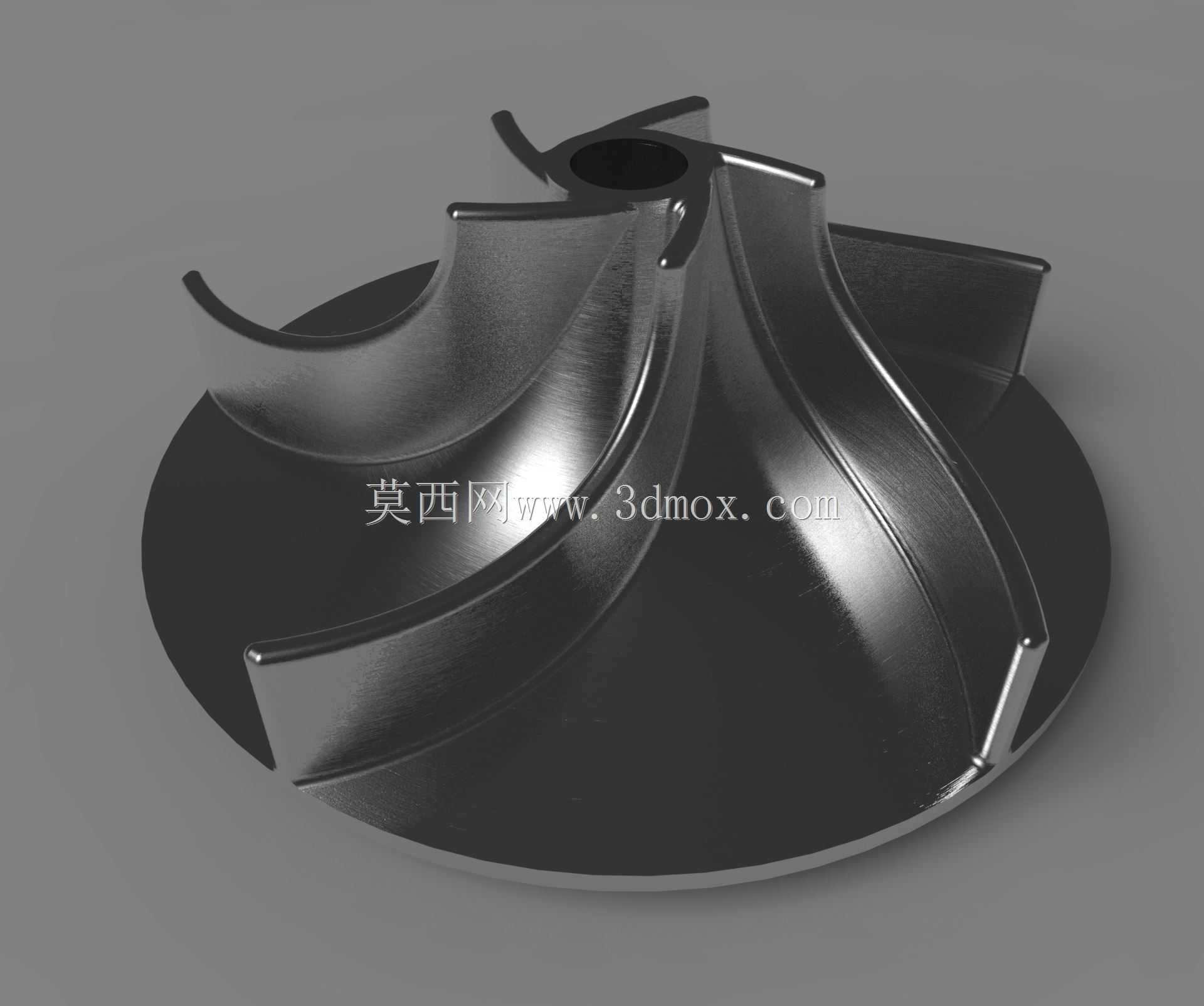

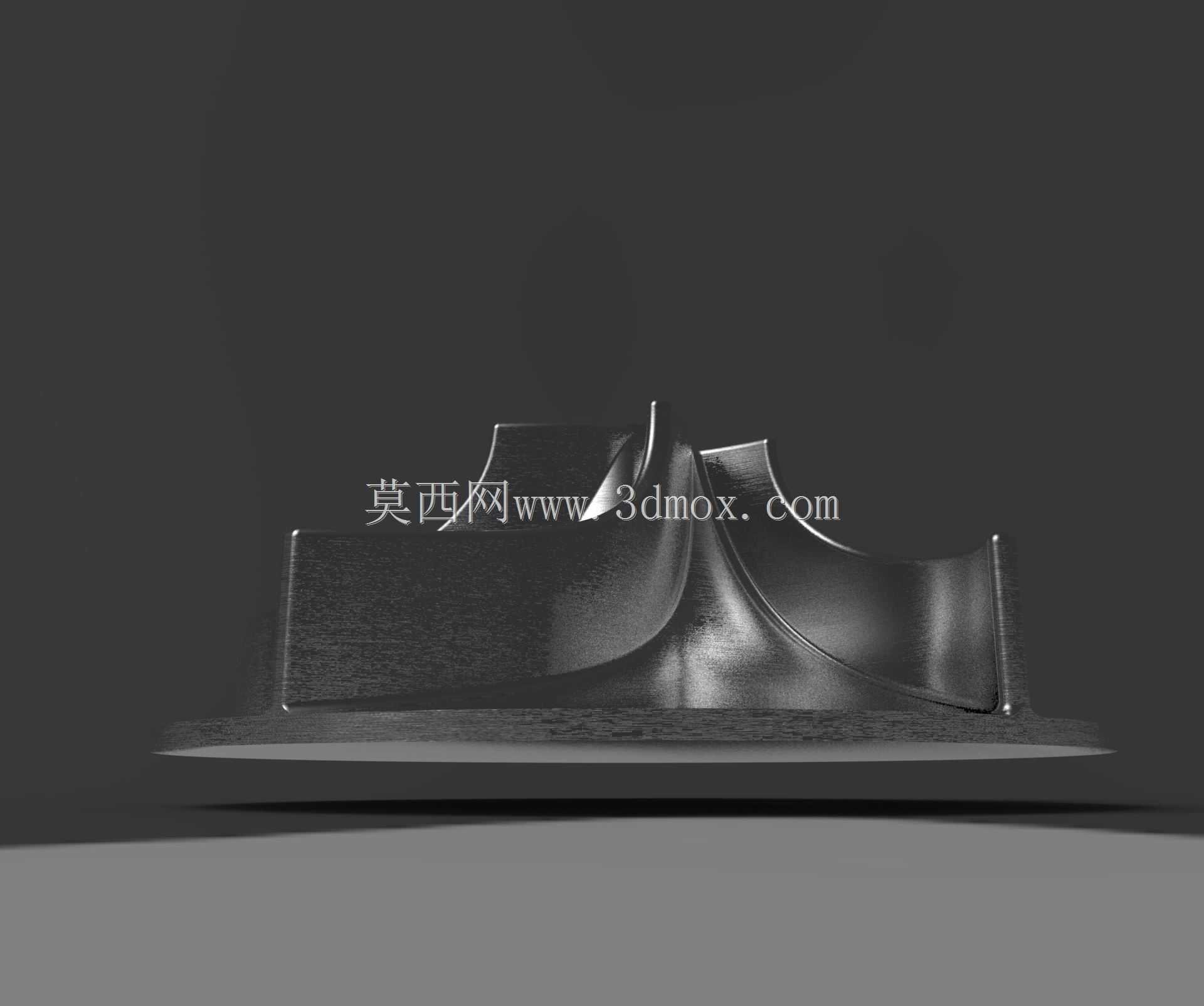

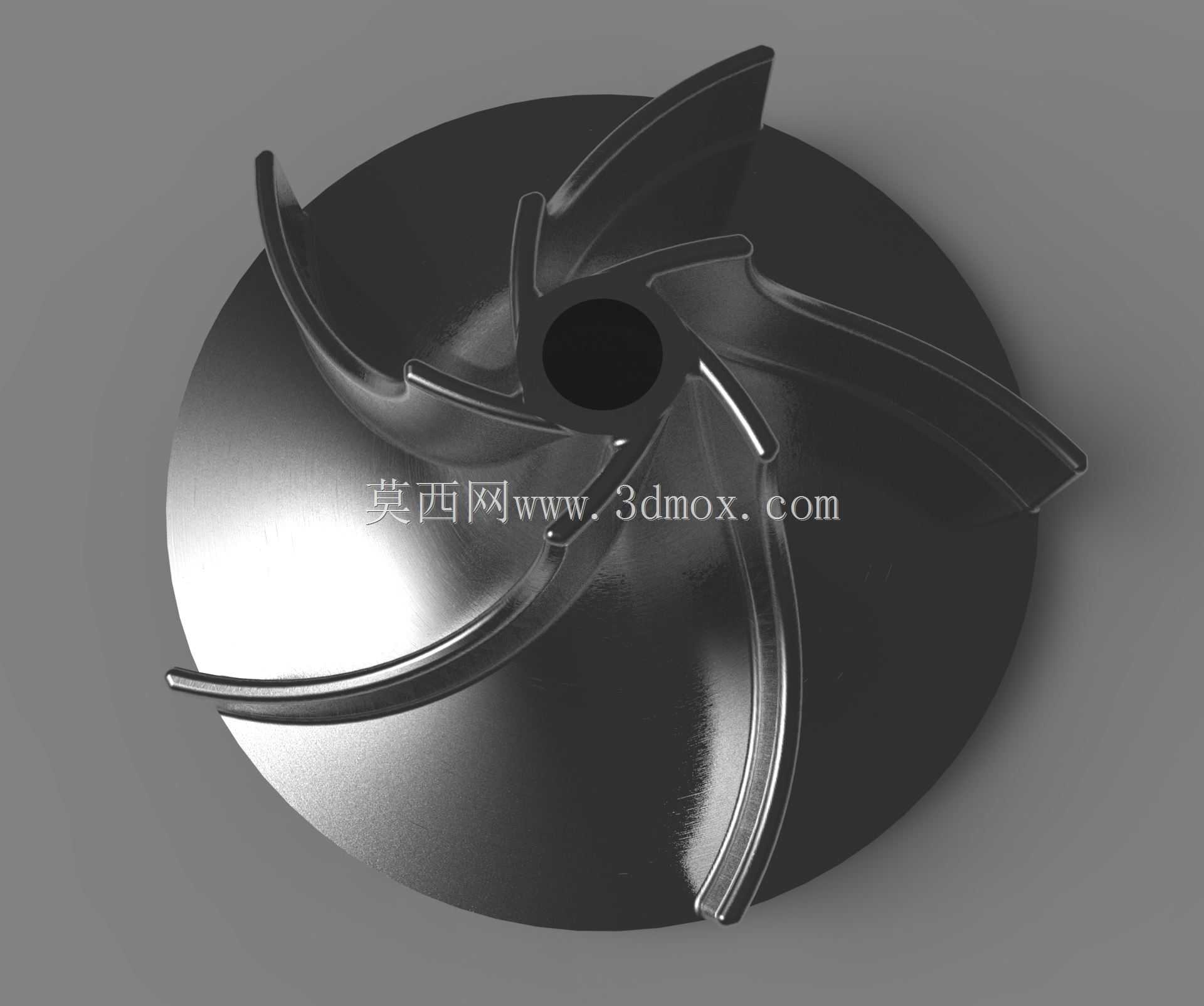

五叶片离心式流体输送叶轮结构设计

这款五叶片叶轮是离心式流体输送设备的核心过流部件，广泛应用在中小型清水输送泵、低压通风机、小型涡轮增压装置以及工业循环流体系统中，承担着将动力端输入的机械能转化为流体压力能与动能的核心作用，直接决定整套流体设备的输送效率、运行稳定性与噪音控制水平。在民用供水场景中，这类叶轮可适配家用增压泵、楼宇二次供水低压段泵组，能够稳定输送常温清水，满足日常供水的压力提升需求；在工业通风场景中，匹配对应蜗壳结构后可作为低压离心风机的做功部件，为车间通风、设备散热提供稳定的风压风量输出；在小型流体循环系统中，也可适配机床冷却循环、小型设备水冷回路的动力单元，保障冷却介质的稳定循环。从功能特性来看，五叶片的结构设计在叶片数与流道宽度间取得了良好平衡，相比更少叶片的叶轮，它能够降低流体在流道内的旋流损失，提升流体流出叶轮时的方向均匀性，减少后续蜗壳内的水力冲击；相比更多叶片的结构，它的流道宽度更充裕，可允许流体中携带的微小杂质通过，降低小颗粒杂质卡滞叶片的风险，同时减少叶片表面的摩擦阻力损失，适配中小流量、中低扬程的流体输送工况。设计过程中，首先根据目标工况的流量、扬程参数确定叶轮的进出口直径，进口端采用圆弧过渡结构减少流体进入叶轮时的冲击损失，叶片型线采用后弯式空间曲面设计，从叶轮进口到出口的曲率平滑过渡，保证流体在叶片间流道内流动时流速均匀变化，避免局部脱流、涡流带来的效率下降与振动问题；叶片前缘做了小圆角修型处理，降低流体切入叶片时的阻力，叶片尾缘则根据出口安装角做了平顺收窄，减少流体离开叶片时的尾迹损失。叶轮的中心轮毂采用与动力轴匹配的通孔设计，设置有对应的键槽结构来传递扭矩，轮毂与叶片连接位置做了大圆角过渡，既降低该位置的应力集中，提升叶轮高速旋转时的结构强度，也减少该位置的流体滞止区，避免杂质长期堆积影响动平衡。叶轮整体的外形尺寸适配常规中小型离心泵的安装腔体，轮盘背面的尺寸匹配泵体的密封腔安装边界，可直接适配标准规格的机械密封组件，安装时无需对泵体腔体做额外改造，轮盘的轴向尺寸也控制在常规泵组的转子安装间隙范围内，能够保证装配后叶轮与蜗壳、密封件的间隙处于合理区间，既避免间隙过大带来的回流损失，也防止间隙过小出现运转摩擦。叶片表面做了光滑曲面处理，能够减少流体流动时的摩擦阻力，金属材质的结构也保证了叶轮在长期输送流体过程中的耐磨性能，适配常规工业与民用场景的长期稳定运行需求。
