0805封装贴片电阻器三维结构设计

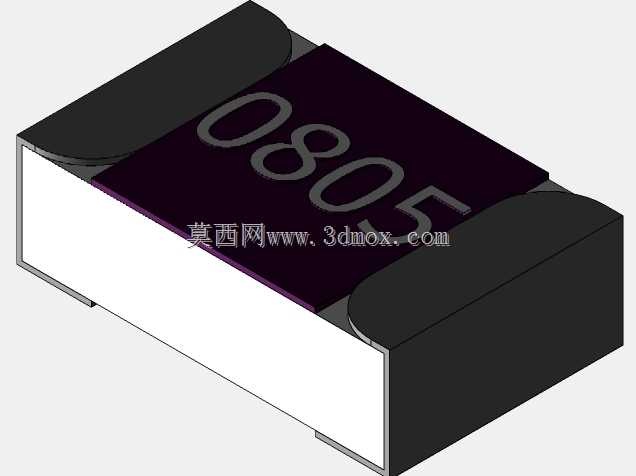

这款0805规格的表面贴装电阻器，是现代电子制造领域应用极为广泛的无源基础元件，主要适配表面贴装工艺生产线，可直接通过回流焊、波峰焊工艺完成板级装配，无需额外进行引脚整形、通孔插装等工序，能够大幅提升消费电子、工业控制板卡、通讯设备、汽车电子模块等产品的组装生产效率，是高密度PCB电路板设计中最常用的阻性元件之一。在实际电路应用中，该元件主要承担分压、限流、阻抗匹配、信号衰减、上拉下拉等核心电路功能，可在-55℃到125℃的工作温区内保持稳定的阻性输出，适配绝大多数常规民用、工业级电子设备的运行环境要求。从设计思路来看，这款贴片电阻采用典型的三层叠层结构设计，主体为高绝缘性的氧化铝陶瓷基底，基底表面通过厚膜印刷工艺形成合金电阻层，外部覆盖高耐温的环氧树脂保护层，两端设置三层电镀结构的端电极，从内到外依次为镍铬合金层、镍阻挡层、锡焊层，既保证电极与电阻层的可靠欧姆接触，又能在焊接过程中具备优异的润湿性，同时避免焊接过程中的热冲击损伤内部电阻层。外形尺寸严格遵循0805封装的行业通用标准，长宽尺寸为2.0mm×1.25mm，整体厚度控制在0.5mm左右，两端电极的宽度、突出长度均符合SMT贴装的通用吸嘴拾取、焊盘对位要求，安装边界完全匹配行业标准焊盘设计规范，可直接适配市面上绝大多数0805封装的PCB封装库，无需额外调整焊盘尺寸。模型还原了元件表面的丝印标识区域、端电极的圆弧过渡结构、保护层的哑光质感等细节，能够用于PCB装配仿真、生产工艺模拟、产品结构展示等场景，帮助电子设计人员直观理解贴片电阻的结构特征，在进行板级布局时更精准地预留装配空间，规避元件干涉、焊盘间距不足等设计问题，同时也可用于SMT编程人员进行贴装路径模拟、吸嘴选型参考，提前预判贴装过程中可能出现的元件偏移、吸嘴吸附不良等工艺问题。
