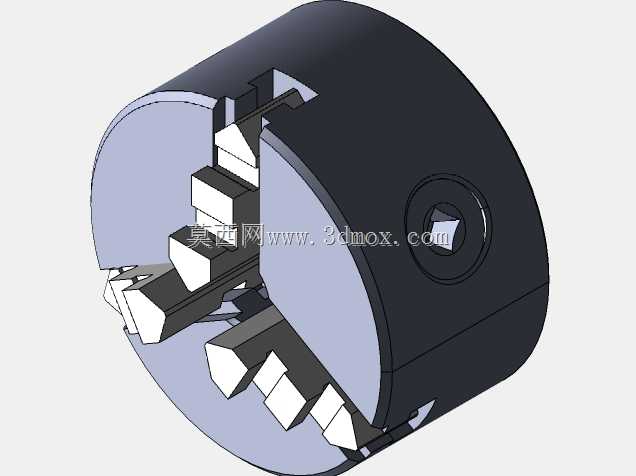

80mm规格三爪自定心车床卡盘结构设计

这款80mm规格的三爪自定心卡盘，是普通卧式车床、小型数控车床以及小型回转类加工设备上核心的工件装夹功能部件，主要承担回转类加工工序中工件的夹持定位作用，在小型轴类零件、盘类零件的车削、磨削、检测回转工序中应用十分广泛，能够适配小型仪表车床、台式车床以及部分专用回转加工设备的主轴装夹需求，是小规格机加工场景中普及率极高的夹具部件。

从实际功能特性来看，该卡盘采用三爪同步联动的自定心结构设计，三个卡爪通过盘体内部的平面螺纹结构实现同步径向移动，装夹工件时能够自动完成工件中心与卡盘回转中心的对中，无需操作人员反复找正工件位置，能够大幅缩短小型零件装夹的辅助工时，尤其适配批量小型回转零件的加工场景。卡爪采用阶梯式齿形夹持面设计，既可以通过卡爪内弧面撑持带内孔的盘类工件，也可以通过卡爪外齿面夹紧轴类工件的外圆表面，不同阶梯的齿面能够适配一定直径范围内的工件装夹，无需频繁更换卡爪即可覆盖常规小规格零件的装夹尺寸需求。盘体侧面设置的方头驱动孔，用于配套卡盘扳手实现卡爪的开合驱动，方孔的尺寸与通用卡盘扳手匹配，操作人员无需定制专用工具即可完成装夹操作。

从设计思路层面，该卡盘整体采用短圆柱盘式结构，盘体主体为高强度铸铁材质，能够承受车削加工过程中的切削冲击力与回转离心力，保证高速回转过程中的结构稳定性；内部的平面螺纹传动结构经过参数优化，传动过程顺滑无卡滞，同时具备足够的传动扭矩，保证装夹后工件不会在切削力作用下出现移位。卡爪采用分体装配结构，磨损后可单独更换卡爪部件，无需整体更换卡盘，能够有效降低设备的后期维护成本。

在外形尺寸与安装边界上，该卡盘整体外径为80mm，盘体厚度适配小型车床主轴的安装空间，背部的安装连接结构符合小规格车床主轴的端装标准，安装时可直接通过法兰连接固定在主轴端部，回转过程中整体动平衡表现优异，在常规小型车床的最高转速区间内不会出现明显的振动问题，能够保证加工过程中工件的回转精度，满足小型精密零件的加工装夹要求。
