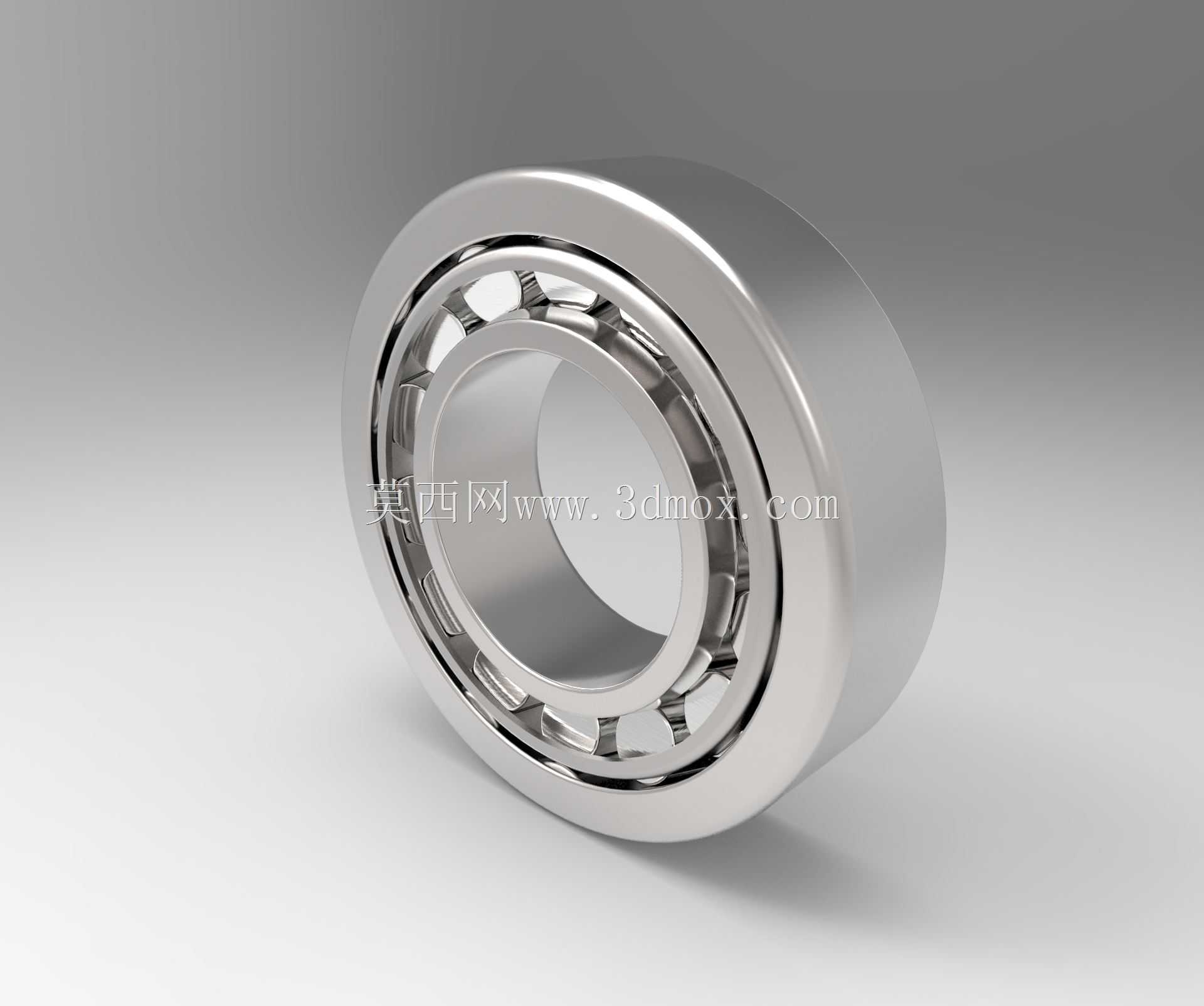

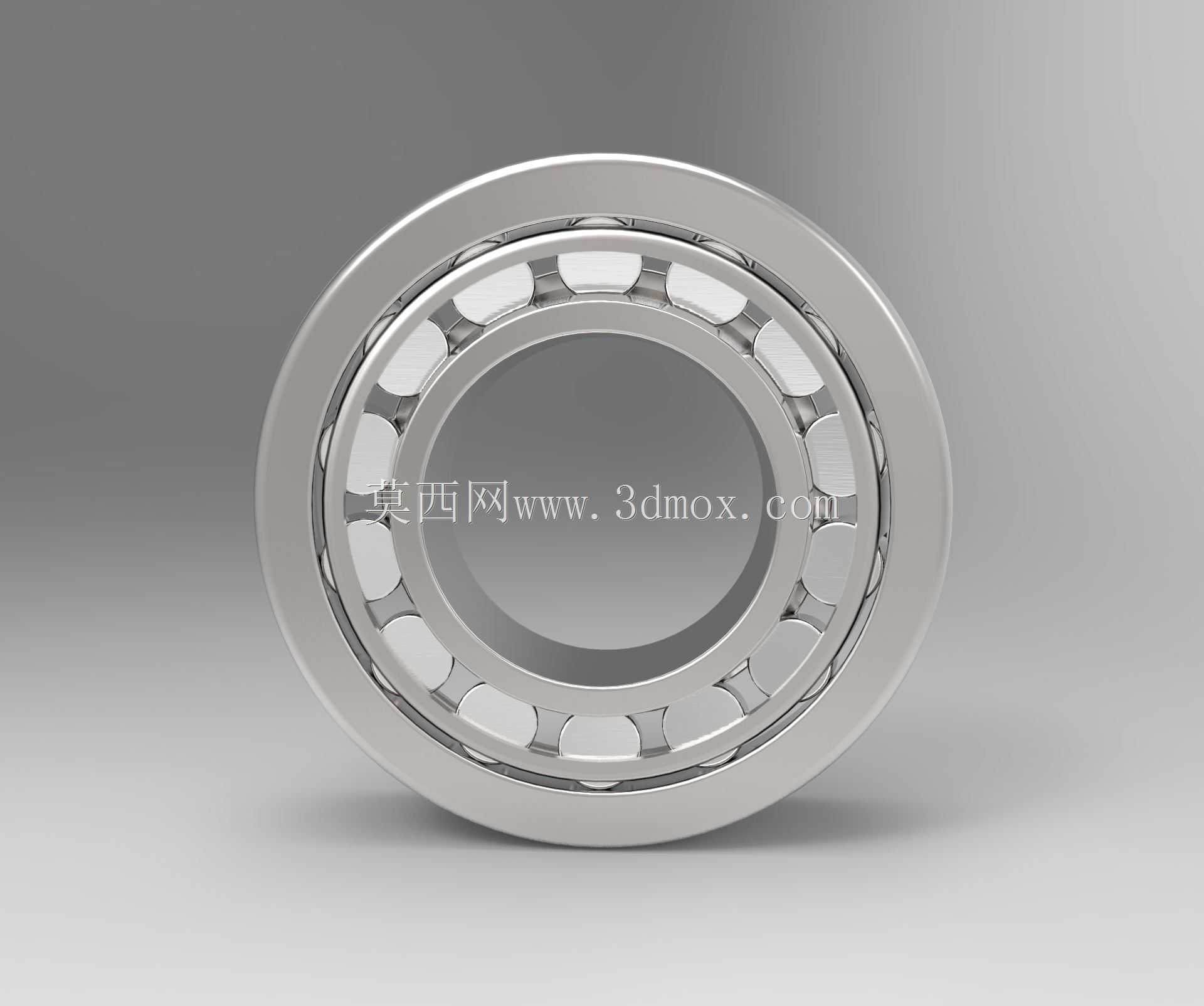

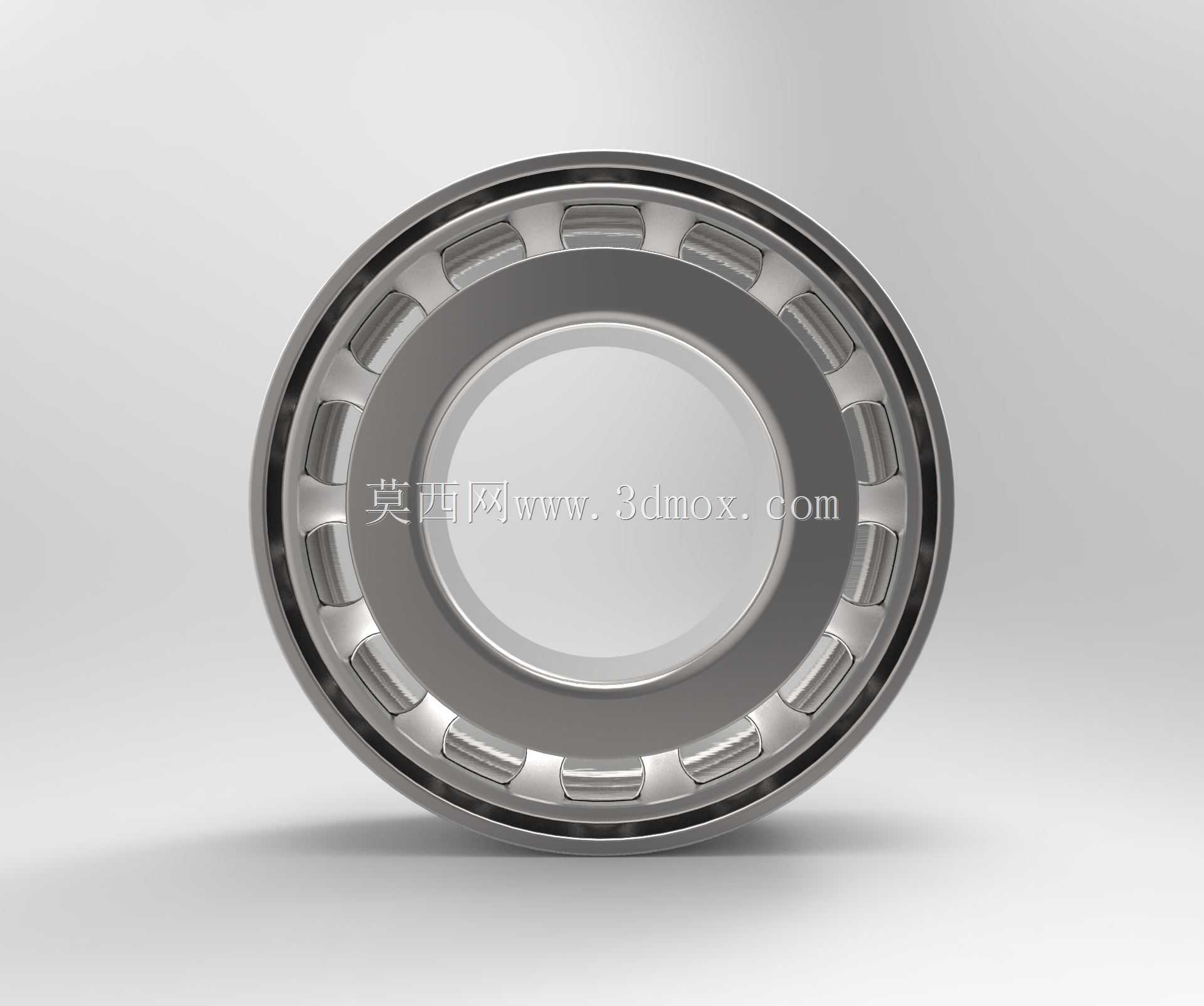

剖视展示型圆锥滚子机械传动轴承

这款圆锥滚子轴承是机械传动系统中核心的径向与轴向复合载荷支承部件，广泛应用于重载传动工况场景，覆盖商用车驱动桥差速器输入端、工业减速机中低速重载输出轴、机床主轴重载支承端、工程机械行走机构轮边、重型输送设备辊道支承等对载荷承载能力有严苛要求的场景，能够同时承受大数值径向载荷与单向轴向载荷，相比同尺寸深沟球轴承，其复合载荷承载能力可提升40%以上，尤其适配存在冲击载荷、变载荷的复杂传动工况。

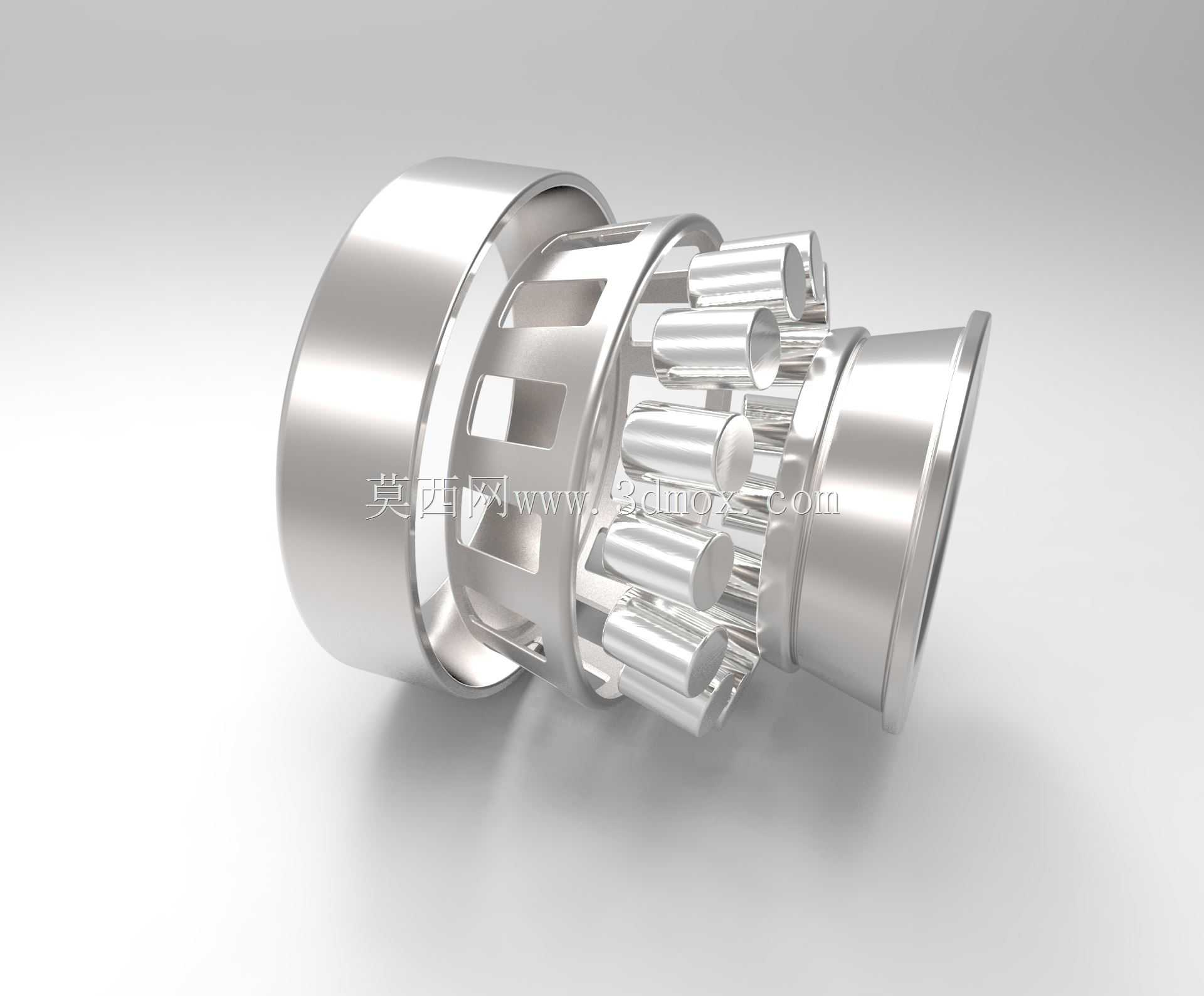

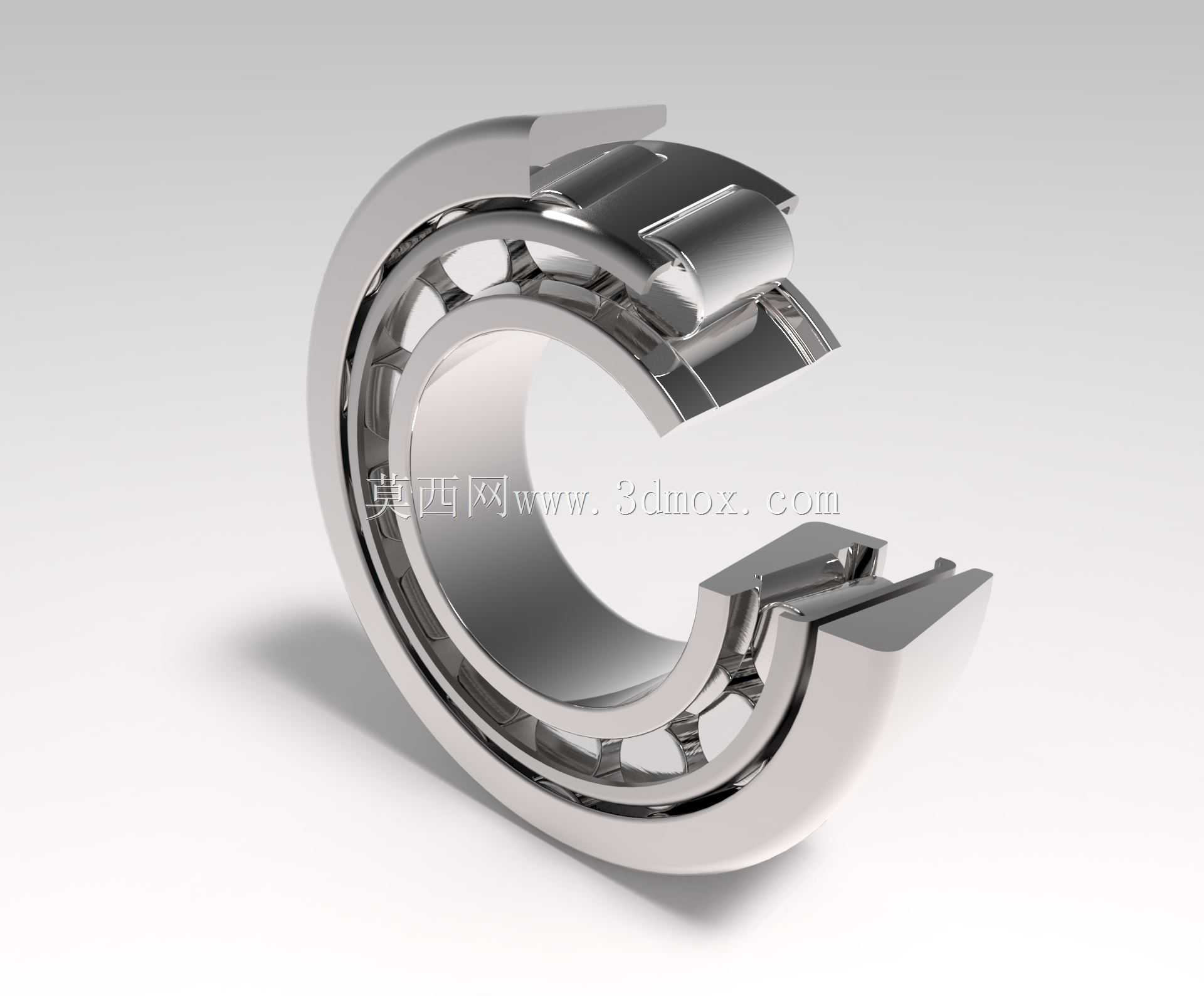

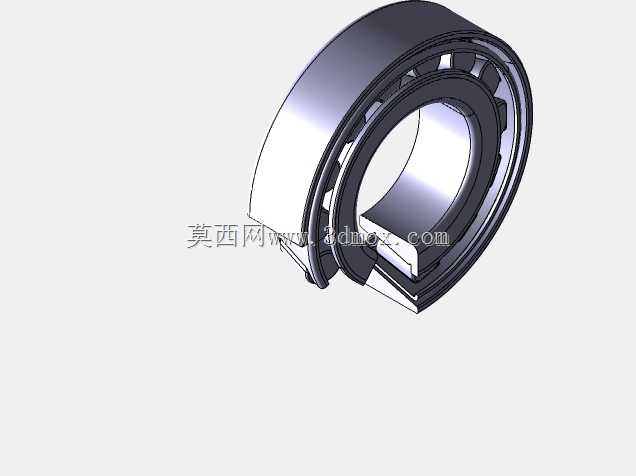

从产品功能特性来看，该轴承采用圆锥面滚动体设计，内圈带锥形滚道、外圈为配套锥面结构，滚动体沿锥面母线均匀排布，工作时滚动体与滚道的接触线为倾斜布置，可将承受的轴向载荷分解为垂直于滚道的正压力与沿滚道方向的分力，配合保持架对滚动体的等距分隔，避免滚动体运转时发生相互摩擦与歪斜，保证运转过程中载荷均匀分布在每个滚动体接触面上，大幅降低局部应力集中带来的早期磨损风险。剖视的展示形式清晰呈现了内部滚子、保持架、内外圈的装配关系，能直观看到滚道与滚子的锥度匹配设计，锥度参数经过力学优化，可保证轴承在承受额定载荷时，接触应力分布在滚道中部区域，避免边缘接触造成的点蚀失效。

在设计思路层面，这款轴承的锥角设计经过载荷匹配计算，针对常用的中等载荷工况选取了适配的接触角，既保证足够的轴向承载能力，又避免接触角过大造成的运转摩擦力矩升高；保持架采用兜孔式结构，兜孔间隙经过合理设计，既可以对滚动体形成可靠的周向定位，又能预留足够的润滑脂存储空间，保证运转过程中润滑介质可以持续进入滚动接触表面，形成稳定的弹性流体动压润滑油膜，降低摩擦磨损。内外圈的挡边设计经过修形处理，可引导滚动体在运转过程中保持正确姿态，即使在轴系存在少量安装不对中误差时，也能通过挡边与滚子端面的滑动接触自动调整姿态，降低不对中带来的附加载荷。

从外形尺寸与安装边界来看，该轴承遵循常用圆锥滚子轴承的安装尺寸规范，内圈与轴的配合采用基孔制过渡配合，外圈与轴承座孔的配合采用基轴制间隙配合，安装时可通过调整内圈与外圈的轴向相对位置，精准控制轴承的工作游隙，游隙值可根据实际工况的载荷大小、运转转速、工作温度区间灵活调整，保证轴承在工作温度升高、零件产生热膨胀后仍能保持合理的游隙范围，避免出现游隙过大造成的运转振动、噪声升高，或是游隙过小造成的运转卡滞、温升过快问题。轴承的安装端面设计有标准的倒角尺寸，可避免安装时与轴肩、座孔台阶发生干涉，同时端面的粗糙度满足安装定位的精度要求，保证轴承安装后与轴系的同轴度符合传动精度要求，适配常规的轴系安装空间，无需对周边安装结构做特殊修改即可完成替换装配。
