激光打标设备专用微型驱动电机结构

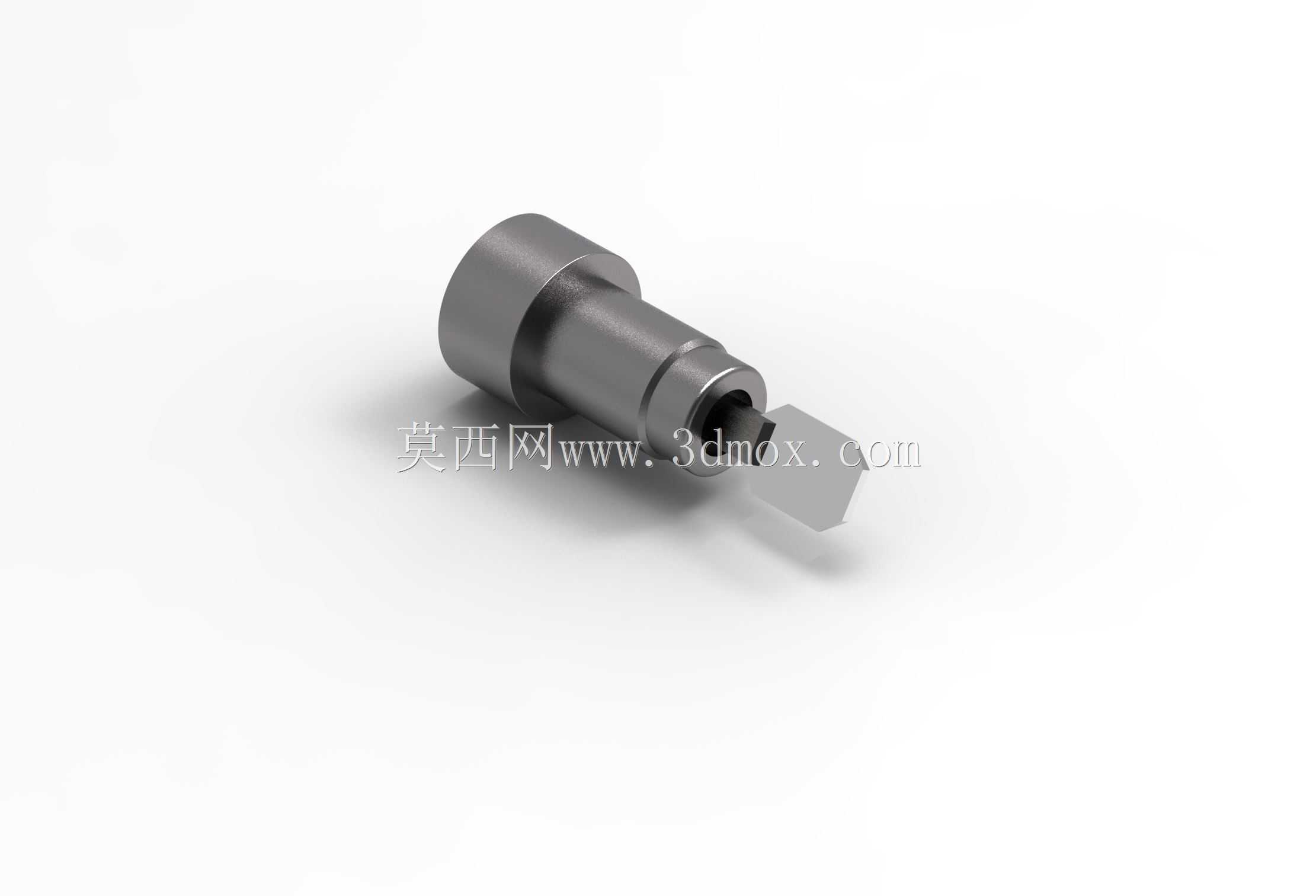

　　这款微型驱动部件主要适配桌面级激光打标设备的振镜驱动端，在实际产线应用中，这类小体积电机常被集成在便携式打标枪、台式光纤打标机的打标头内部，负责带动反射镜片完成高频偏转动作，直接决定打标线条的流畅度与字符边缘的清晰度。不同于常规传动用电机，该部件的输出端采用扁位轴设计，安装时无需额外加工键槽，直接将反射镜座的扁槽对准轴端扁位推入即可完成周向固定，配合轴端的卡簧槽能实现轴向限位，避免设备高速往复摆动时出现镜片窜动的问题。从结构设计来看，电机主体采用圆柱形不锈钢外壳，外壳直径控制在极小尺寸范围内，能直接嵌入打标头的狭小安装腔，外壳表面做了哑光处理，减少激光打标过程中杂散光的反射干扰，避免多余光线影响打标定位精度。

　　电机尾部的出线端做了台阶式限位结构，安装时尾部台阶抵住安装腔的后端定位面，能保证电机轴的伸出长度刚好匹配镜座的安装深度，不会出现轴伸过长顶到镜腔内壁、或是轴伸过短导致镜座固定不牢的问题。在实际选型适配时，需要重点关注该电机的安装边界：主体圆柱段的长度要小于打标头腔体内的轴向安装空间，输出轴的扁位尺寸要和配套镜座的槽宽公差控制在0.02mm以内，过松会导致摆动间隙过大出现打标重影，过紧则会增加装配难度甚至挤裂镜座。这类电机的运行特性偏向高频低载往复摆动，而非连续单向旋转，因此设计时转子的转动惯量做了针对性优化，能实现毫秒级的启停响应，在打标二维码、细密纹理等高精度内容时，不会出现转角滞后导致的图案变形。日常设备维护中，

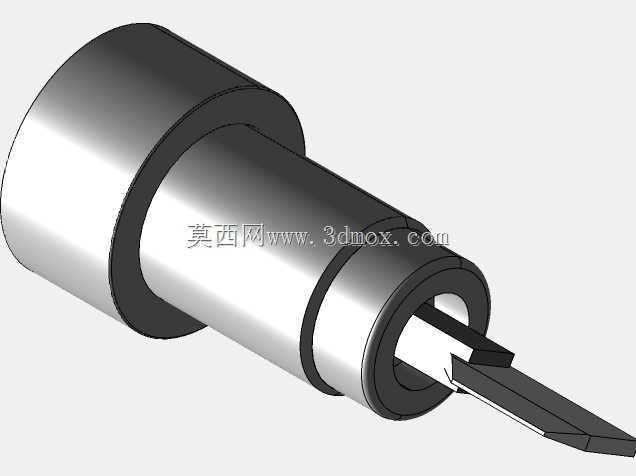

　　这类电机属于免维护部件，外壳的密封结构能阻挡打标过程中产生的少量金属粉尘进入内部，适配车间多尘的生产环境，不需要定期加注润滑脂，仅需在设备年度保养时检查轴端卡簧是否松动、出线端是否有拉扯破损即可。在三维建模过程中，该模型完整还原了电机的所有安装特征：包括外壳的倒角细节、轴端扁位的尺寸公差、尾部出线的避让空间、以及外壳上的安装定位缺口，结构设计人员在做打标头整体装配时，可以直接调用该模型完成干涉检查，不需要额外测绘实物，能大幅缩短打标设备的研发迭代周期。针对不同功率等级的打标设备，该结构可以通过调整定子绕组参数适配不同的驱动电压，而外部安装尺寸保持完全一致，方便设备厂商做系列化产品设计，不需要针对不同功率型号重新开模加工安装腔体，

　　有效降低整机的制造成本。在安装固定方式上，该电机采用侧面顶丝固定结构，安装腔侧壁对应位置预留顶丝孔，装配时将电机推入腔体到位后，拧紧侧面两颗顶丝抵住电机外壳的平面位即可完成固定，不需要额外设计法兰压盖，进一步压缩打标头的整体体积，方便操作人员手持便携式打标设备完成大型工件的现场打标作业。
