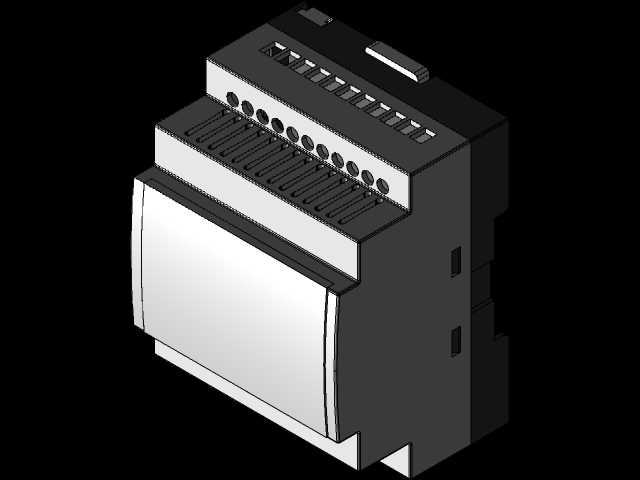

导轨式小型可编程逻辑控制器接线单元

这款导轨式安装的可编程逻辑控制器接线单元，是工业自动化控制系统里的核心前端接线部件，主要应用在低压电气控制柜、小型设备自控柜、产线分布式IO站点等场景中，承担现场传感信号采集、执行机构指令输出的中转接线功能，能够将现场零散的开关量、模拟量线缆规整接入控制核心，避免柜内走线杂乱，大幅降低后期运维排查线路的难度。在实际工业场景中，这类接线单元常配套小型PLC主机使用，覆盖轻工包装设备、小型输送产线、楼宇自控配电、小型水处理设备等对控制点位数量要求不高的场合，既可以直接卡装在标准DIN导轨上和断路器、继电器、开关电源等元件并排排布，也可以通过预留的固定孔采用螺丝直接固定在安装板上，适配不同的柜内安装布局需求。从功能特性来看，该单元采用分层式接线端子布局，上层为信号输入端子排，下层为输出接线端子排，端子旁预留了清晰的标识位，方便施工人员对应点位编号接线，避免错接漏接；端子采用压线式结构，能够适配0.5-2.5平方毫米的多股铜芯线缆，接线稳固不易松脱，能够承受工业现场常见的振动工况，不会因为设备长期运行产生的震动出现接线松动、信号中断的问题。单元侧面预留了扩展卡扣位，能够和同系列的扩展模块直接拼接，不需要额外的连接线缆，就能实现点位数量的扩展，满足后续设备功能升级的点位需求。在设计思路上，这款产品充分考虑了柜内安装的空间利用率，整体采用窄体式结构，宽度仅占用少量导轨安装空间，不会过多挤占柜内其他元件的安装位置；外壳采用阻燃级工程塑料材质，表面做了哑光防刮处理，既能够满足电气绝缘的安全要求，也能避免日常安装运维过程中刮擦产生的划痕残留；顶部预留了状态指示灯的安装位，能够直观显示每个通道的通断状态，运维人员不需要借助万用表测量，就能快速判断点位的工作状态，大幅提升故障排查效率。在安装边界方面，该单元的导轨卡扣适配行业通用的35mm标准DIN导轨，卡扣带有弹性锁止结构，卡装后不会沿导轨滑动，拆卸时只需要拨动卡扣锁舌就能快速取下，不需要拆解周边其他元件；单元的接线端子朝向正面倾斜15度，即使在柜内深度空间有限的情况下，施工人员也能方便地完成压线操作，不需要刻意倾斜工具就能完成螺丝紧固；单元背部和导轨之间预留了2mm的走线间隙，能够允许少量细径线缆从单元背部穿过，进一步优化柜内的走线空间，让柜内布线更加规整美观。
