法兰安装式静音万向球轮结构设计

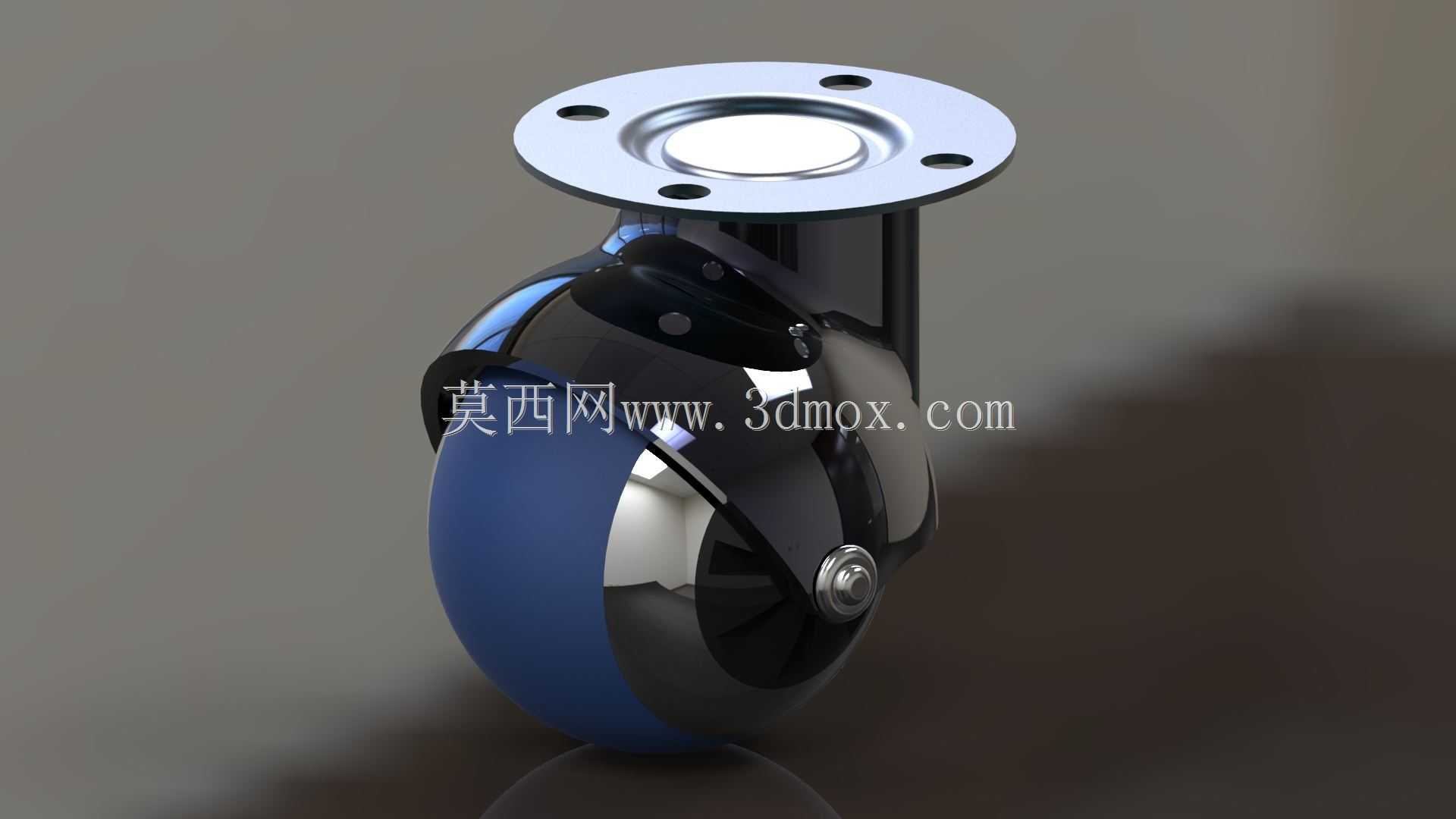

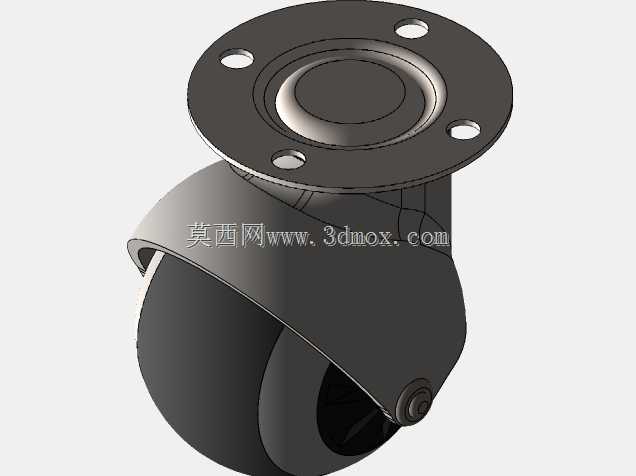

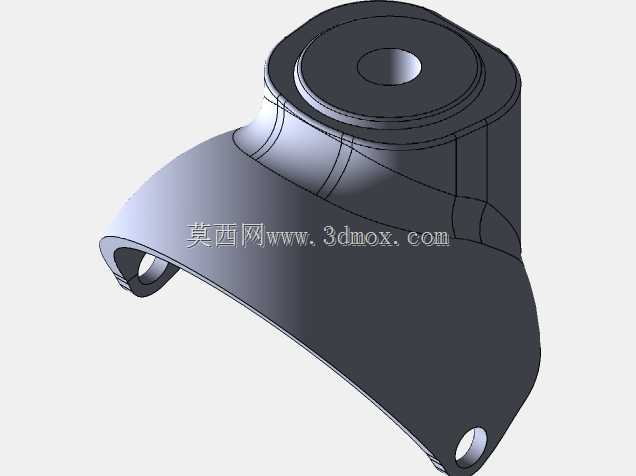

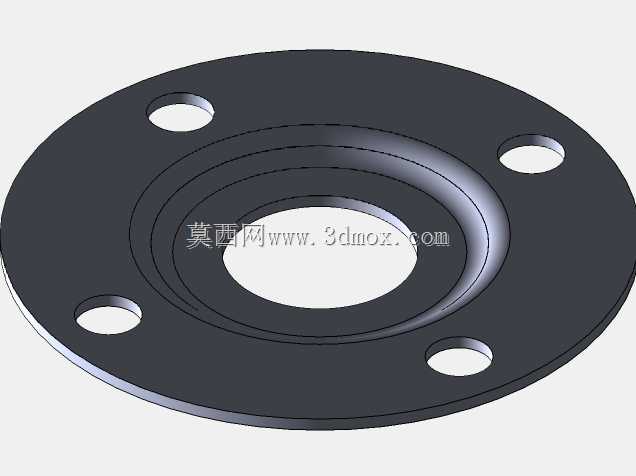

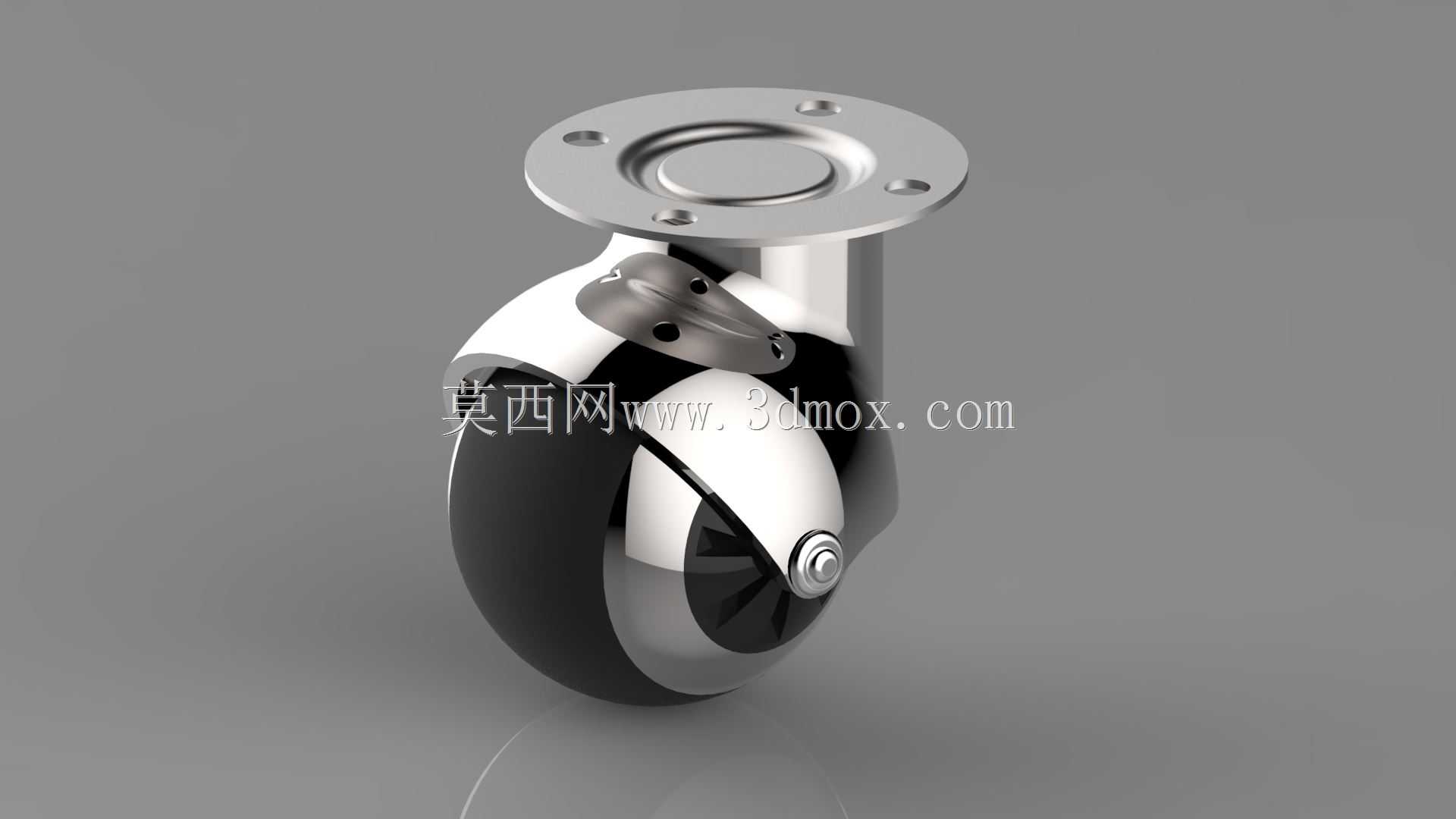

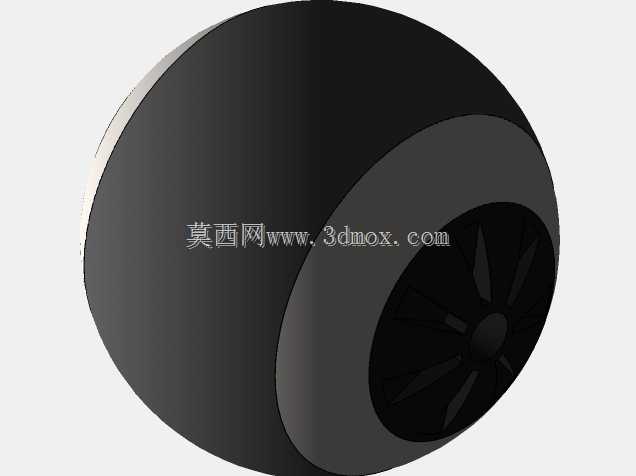

这款法兰安装式万向球轮，主要面向需要灵活转向、低噪移动的轻型设备支撑场景，常见于医疗推车、商用展示柜、轻型自动化料架、办公移动家具、小型实验设备的底部支撑场景，能够在平整硬质地面实现任意方向的顺滑移动，同时兼顾转向灵活性与运行静音性，适配对移动平顺度有较高要求的室内使用场景。产品采用顶部法兰盘作为安装基准，法兰盘上均匀分布四个安装孔，可通过螺栓直接与设备底部的安装面锁紧固定，安装边界清晰，无需额外设计复杂的连接支架，能够直接适配多数预制安装孔位的设备底盘，安装后整体突出设备底面的高度经过优化，不会过多占用设备底部的预留空间，同时保证轮体与地面有足够的接触行程，避免轮体受压后与设备底盘发生剐蹭。功能设计上，这款球轮采用球形滚动主体替代传统的轮式结构，转向时无需改变轮体朝向即可实现任意方向的位移，相比普通万向脚轮转向阻力更小，在小范围挪动设备时不会出现轮体卡滞、转向别劲的问题；轮体接触地面的部分采用高弹性耐磨聚氨酯材质，既能够保证足够的承重能力，又可以在瓷砖、环氧地坪、实木地板等常见室内地面滚动时不会产生明显噪音，也不会刮伤地面饰面；轮体的支撑包裹结构采用亮面硬质壳体，既能够对内部的滚动支撑结构形成防护，避免灰尘、毛发卷入转动缝隙影响顺滑度，又能通过流线型的外形设计减少杂物卡入的概率，日常使用时清理维护更加便捷。设计思路上，这款球轮优先考虑室内轻型移动场景的核心需求，没有采用重型脚轮的复杂轴承堆叠结构，而是通过优化球形转动副的配合间隙，在保证转动顺滑的前提下控制整体结构体积，让整体外观更加简洁紧凑；法兰盘与支撑壳体之间采用刚性连接结构，保证承重时的结构稳定性，不会因为长期受压出现连接部位松旷的问题；轮体的转动部位预留了微小的密封间隙，既不会影响转动灵活性，又能阻挡大部分地面浮尘进入内部支撑结构，延长产品的无故障使用周期。在实际使用中，这款球轮单轮可承载常规轻型设备的重量，多轮组合使用时能够均匀分摊设备整体重量，移动时推动阻力小，转向无死角，既可以用于固定安装的移动设备，也可以作为临时移动支撑配件加装在原有固定支撑的设备上，适配性较强。
