绝缘环形冷压接线端子结构设计

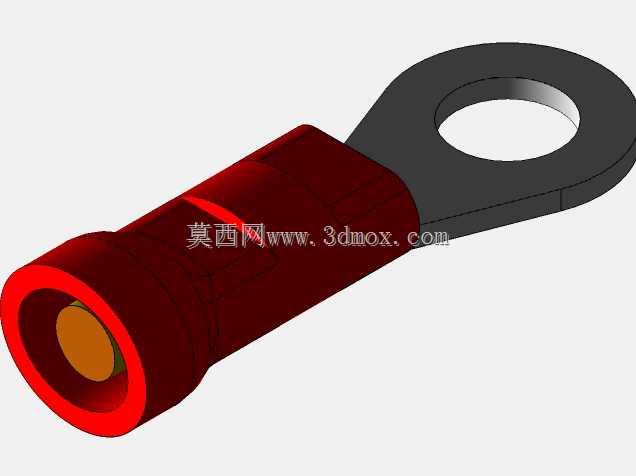

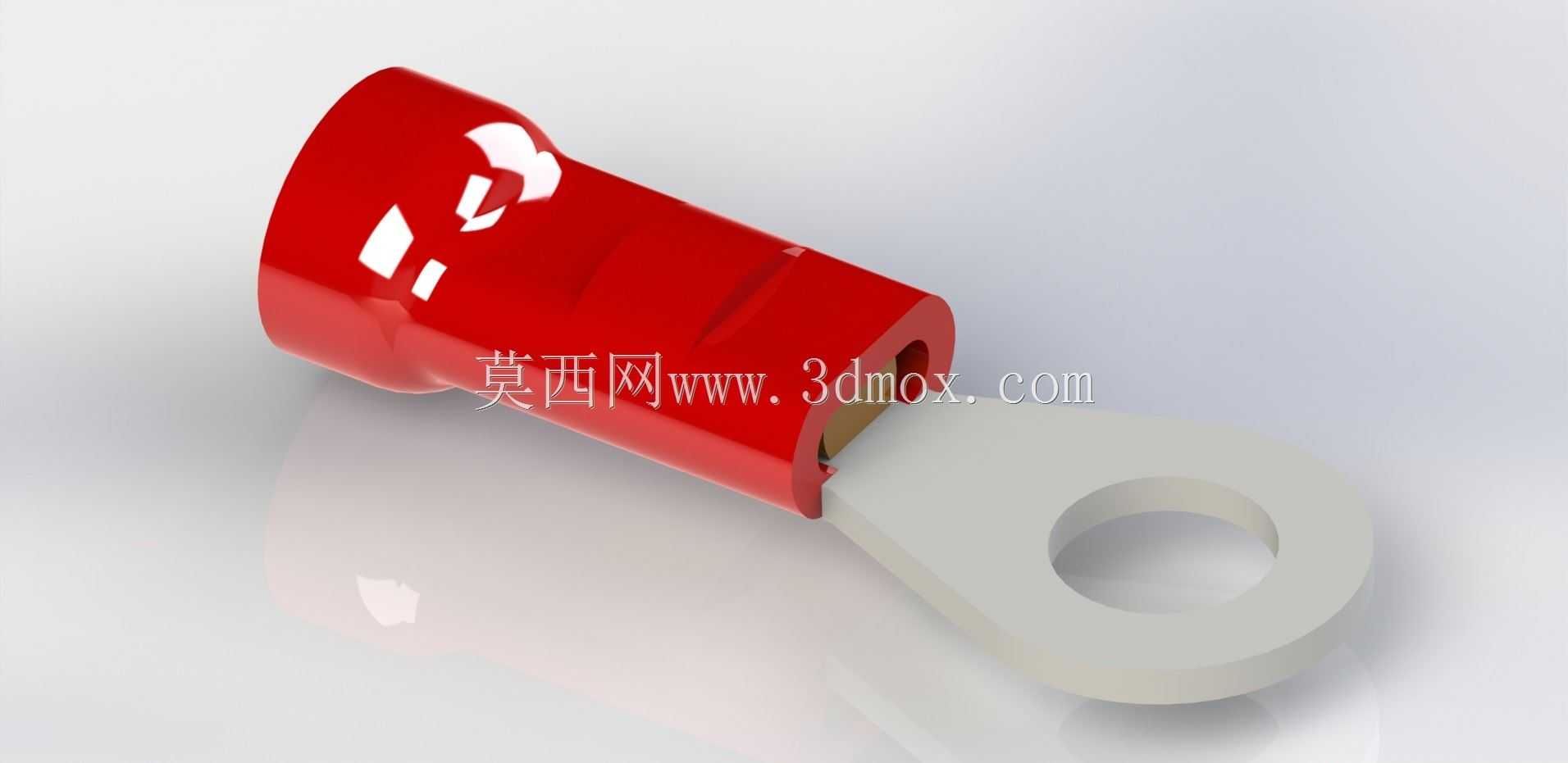

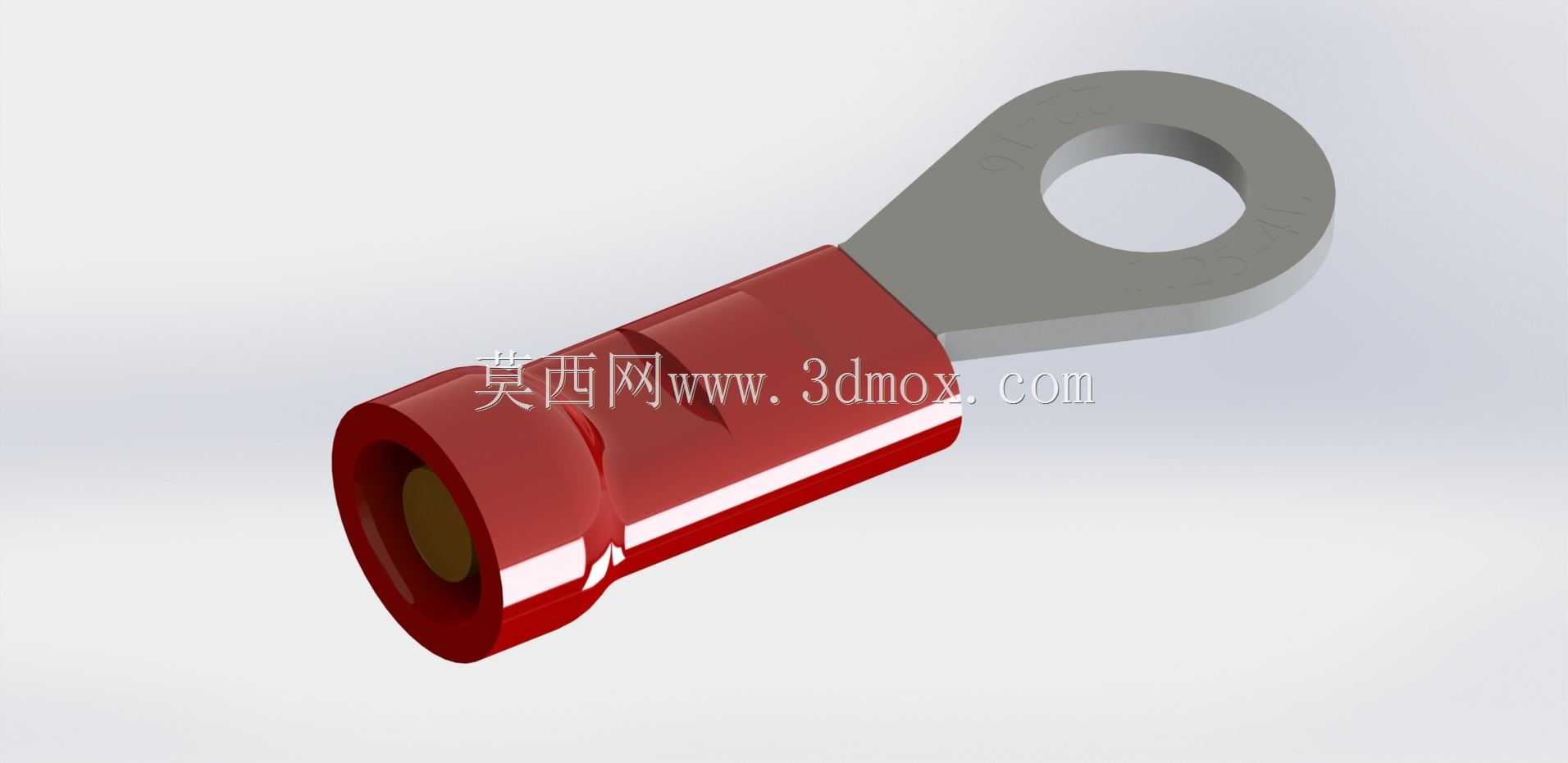

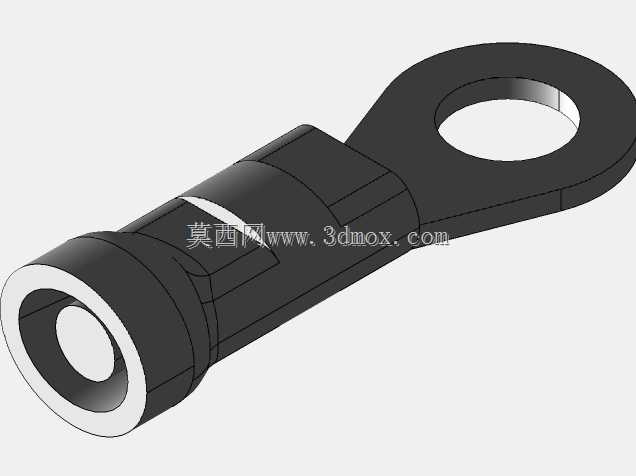

这款绝缘环形冷压接线端子，是低压电气布线场景中应用极为广泛的电连接基础配件，常见于配电箱内部接线、工业设备电控回路布线、家电内部线束连接、汽车低压线束固定等场景，核心作用是实现导线端部与接线点位的可靠压接固定，避免多股铜丝散丝、虚接引发的接触电阻过大、打火、线路脱落等电气故障，保障回路通电稳定性。从功能特性来看，该端子分为金属导电基体与绝缘护套两部分，金属部分采用高导电率的铜基材质加工成型，端部的环形孔位用于套入接线螺栓，通过螺母锁紧即可实现与接线排、设备接线柱的刚性固定，接触面积充足，能适配额定电流范围内的载流需求，金属尾部的筒状结构用于插入剥除端部绝缘层的导线，通过冷压钳压接后即可与导线形成牢固的机械与电气连接，无需焊接，现场施工效率极高。外部的红色绝缘护套采用阻燃PVC材质注塑成型，紧密包裹金属筒身的非接触区域，既能避免接线后相邻端子之间发生短路，也能防止施工、运维过程中操作人员误触带电部位引发触电风险，同时护套的锥形进线口能在导线弯折时分散应力，减少导线根部因反复弯折出现线芯断裂的问题。在设计思路上，这款端子优先保障连接可靠性与施工便捷性，环形端的内孔尺寸经过精准匹配，适配对应规格的标准接线螺栓，孔边做了圆滑倒角处理，避免安装时划伤接线柱镀层；金属筒身的壁厚经过载流校核，既保证压接后不会出现筒壁开裂，也能控制整体材料成本；绝缘护套的硬度与韧性经过平衡，常温下既能保持形态方便导线插入，低温环境下也不会出现脆裂脱落。从安装边界来看，该款端子适配1.25平方毫米截面积的多股铜芯导线，环形端适配M4规格的接线螺栓，压接完成后整体轴向长度较短，能在空间紧凑的接线槽、电控箱内部排布，相邻端子安装时不会出现护套干涉，压接位置的筒身预留了均匀的压接形变空间，使用标准冷压钳对应模腔压接后，金属筒能均匀包裹线芯，不会出现压接过深切断线芯、压接过浅松脱的问题，长期在振动工况下使用也能保持连接稳定性，绝缘护套的边缘延伸至环形端根部，完全覆盖金属裸露的非接触面，爬电距离满足低压电气的安全规范要求。
