交流稳压器传动控制臂结构设计

　　这款控制臂是交流稳压器内部调压传动机构的核心受力构件，日常运行中承担着传递调压器驱动端动力、带动碳刷组件沿调压线圈表面平稳滑移的核心作用，在稳压器输出电压动态调整的全流程中，该部件的结构刚度、铰接配合精度直接决定了调压动作的响应速度与接触稳定性。从实际应用场景来看，这类控制臂普遍适配中小容量接触式交流稳压器，安装在调压线圈侧方的传动腔体内，一端连接驱动摆杆的动力输出端，另外两个铰接孔分别对接碳刷架与复位拉簧的固定点位，运行过程中会随输入电压波动做小角度往复摆动，全程需要克服碳刷与线圈表面的滑动摩擦力、复位拉簧的预紧拉力，因此结构设计上对受力区域的强度冗余有明确要求。设计阶段优先采用三孔位非对称连杆构型，

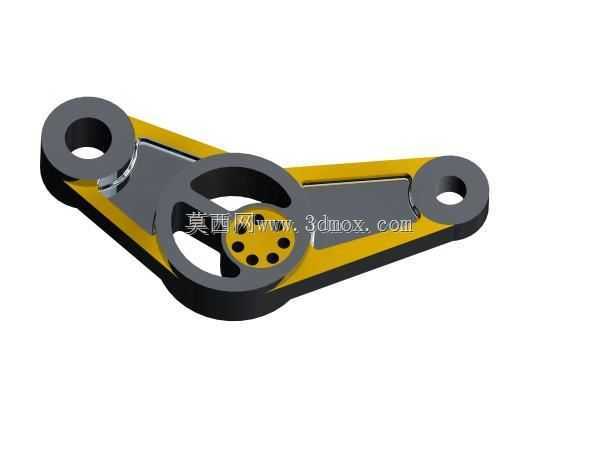

　　三个铰接孔的中心距严格匹配稳压器内部的安装空间边界，两端铰接孔的同轴度公差控制在0.02mm以内，避免装配后出现卡滞、偏磨问题；臂身主体采用变截面设计，在受力集中的铰接孔周边做局部加厚处理，非受力区域通过合理的结构挖除实现减重，同时保证臂身整体的抗扭刚度，避免往复摆动过程中出现形变导致碳刷接触压力不均。中间区域的带孔轮状结构是与驱动偏心轮配合的传动点位，六个均匀分布的小孔既可以降低结构自重，也能在装配时作为定位基准快速校准安装角度，臂身表面的黄黑分色区域对应不同的装配配合面，黄色区域为非配合的结构加强面，黑色区域为与周边限位结构接触的滑动导向面，加工时需要保证导向面的平面度与表面粗糙度，减少往复动作的摩擦阻力。从安装边界来看，

　　该控制臂的整体外轮廓完全适配稳压器传动腔的内部空间，摆动全程不会与周边的线圈支架、接线端子、壳体加强筋发生干涉，两端铰接孔内可镶嵌自润滑衬套，长期运行无需额外加注润滑脂即可保证动作顺畅，适配-10℃到60℃的常规电气设备工作环境，即使在电压波动频繁的工况下，也能保证传动动作的一致性，避免因臂身形变、铰接松旷导致的调压滞后、碳刷跳火等问题。建模过程中重点还原了各铰接位的配合公差、臂身的变截面过渡结构，所有圆角、倒角细节均符合实际冲压加工的工艺要求，没有出现无法落地的工艺死角，可直接用于同类传动结构的设计参考、装配干涉校验以及运动仿真分析。
