锥齿轮传动配套安装支撑支架结构

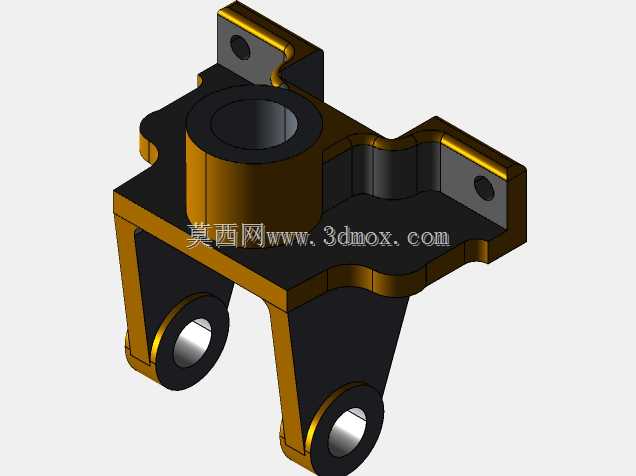

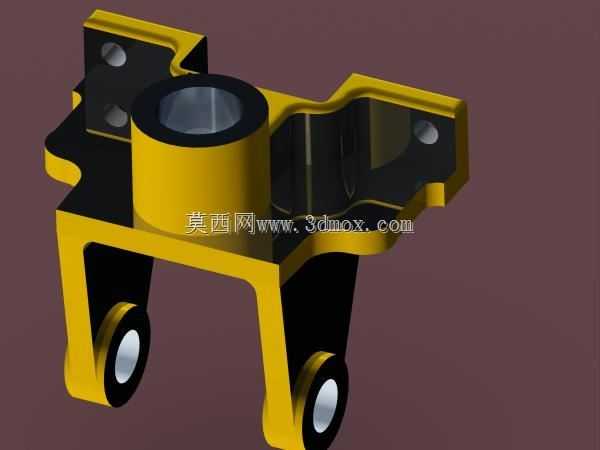

这类锥齿轮支架主要应用在需要改变传动轴线方向的机械传动场景中，常见于小型动力传输单元、机床进给机构、轻工设备传动箱以及非标自动化设备的转角传动部位，核心作用是为相互啮合的锥齿轮提供稳定的安装基准，抵消锥齿轮啮合过程中产生的轴向与径向分力，避免传动过程中齿轮出现偏摆、错位，保证传动啮合精度，降低运转过程中的振动与异常磨损。从结构设计来看，主体的筒状安装位是用来穿装锥齿轮轴的，内孔的同轴度公差直接决定齿轮轴的运转顺畅度，设计时需要预留轴承安装的台阶位，保证轴承外圈与支架内孔的过盈配合量在合理区间，同时要兼顾润滑脂的存储空间，避免长期运转出现干磨。两侧延伸的带孔安装耳是整个支架的固定接口，安装孔的位置度需要严格匹配设备安装基面的螺孔位置，耳板的厚度经过受力校核，能够承受齿轮传动带来的倾覆力矩，不会在长期负载下出现形变。下方延伸的两个带轮结构的安装位，是用来配套张紧轮或者导向轮的，部分带侧边传动的结构中，这个位置可以安装过渡轮来调整传动带的张紧度，或者辅助支撑另一路平行轴的传动构件。设计过程中首先要确定锥齿轮的啮合中心距，以此反推主体筒孔的中心高度，保证配对的两个锥齿轮节锥顶点能够重合，这是锥齿轮平稳啮合的核心前提；其次要核算安装耳的螺栓间距，确保安装后支架与基面的接触面积足够，不会因为局部压强过大导致安装面凹陷；另外要注意支架的壁厚过渡，在筒身与安装耳的连接位置做圆角过渡，减少应力集中，避免受冲击载荷时出现断裂。安装边界方面，主体筒孔的轴向长度要匹配所选轴承与齿轮轴的装配尺寸，不能出现轴端顶到支架端面、或者轴承外圈压装不到位的情况；两侧安装耳的底面需要保证共面，平面度公差控制在合理范围，避免安装时出现支架翘曲，导致筒孔轴线偏斜；下方两个辅助安装位的中心距要匹配配套滚轮或者带轮的直径，保证转动时不会与支架主体产生运动干涉。整个支架的结构做了减重优化，在非受力区域去除了多余的材料，既降低了整体重量，也减少了加工过程中的材料消耗，同时不会影响整体的结构强度，完全能满足中低速、中等负载的锥齿轮传动场景的使用需求。
