3000*2000mm数控等离子切割工作台底盘

该数控等离子切割底盘是数控等离子切割设备的核心承载基础部件，主要应用于金属板材数控切割加工场景，覆盖五金加工、钢结构制造、工程机械配件生产、钣金加工等多个工业加工领域，作为等离子切割主机的安装承载平台，为整套切割设备提供稳定的刚性支撑与作业基准面。在实际生产作业中，该底盘需要承载待切割金属板材的重量，同时抵消切割头高速移动作业时产生的振动与冲击力，保证切割过程中设备整体无偏移、无明显形变，确保板材切割精度满足工艺要求。

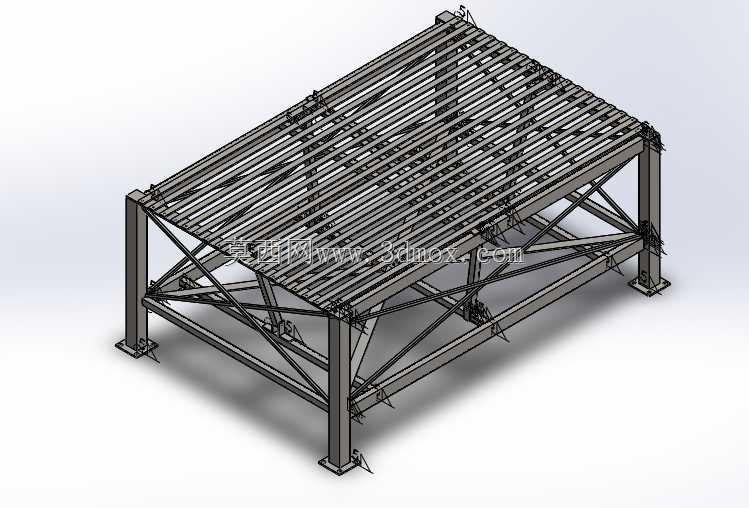

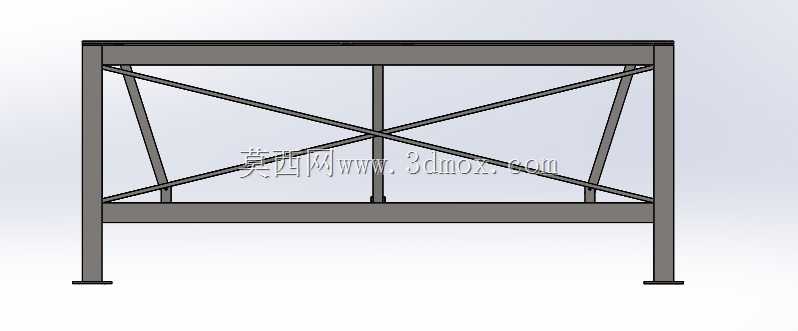

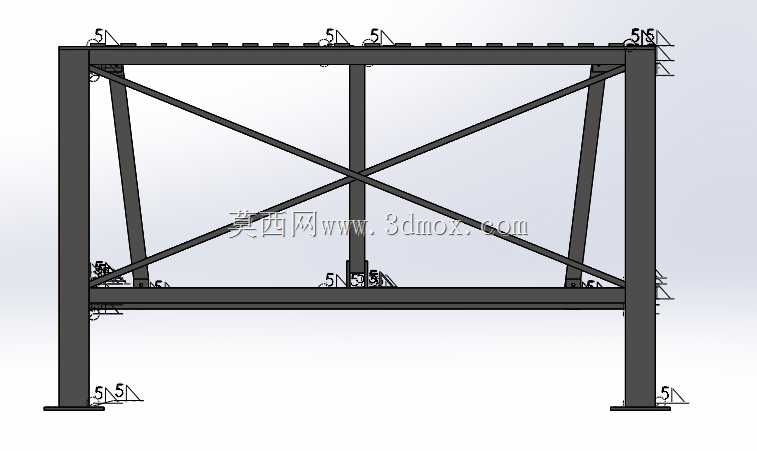

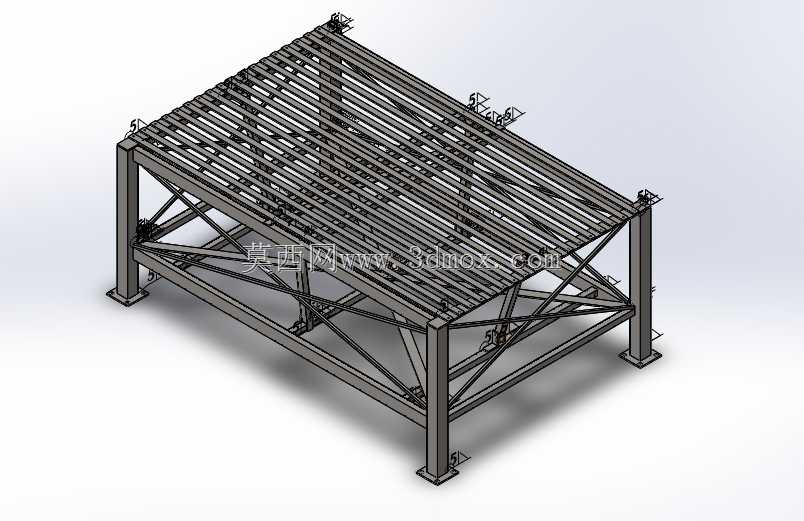

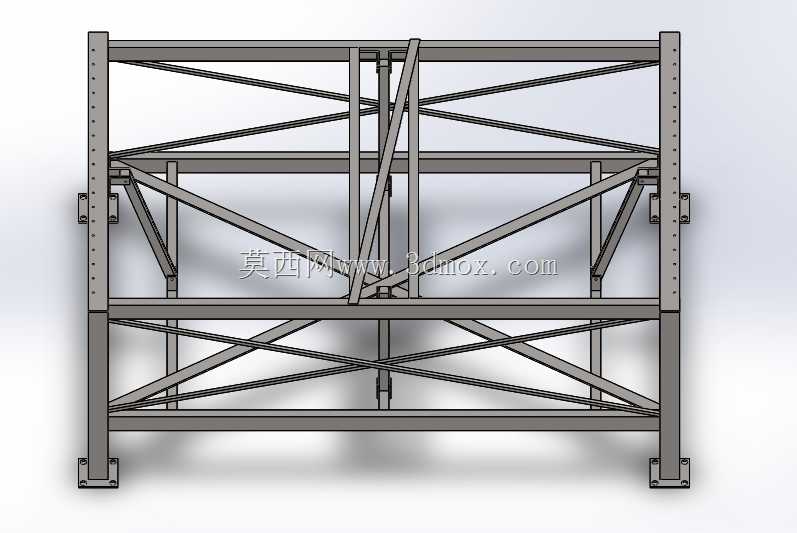

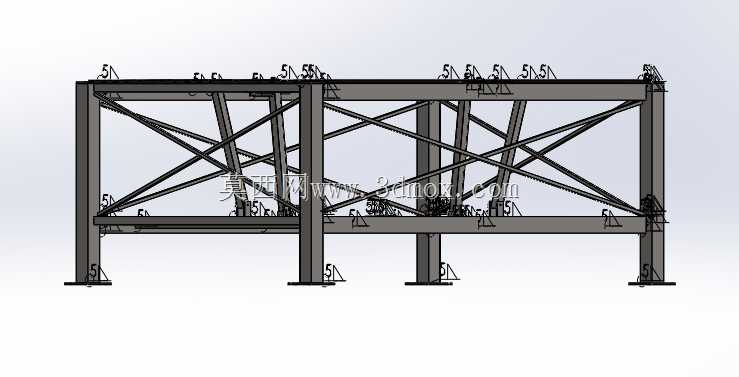

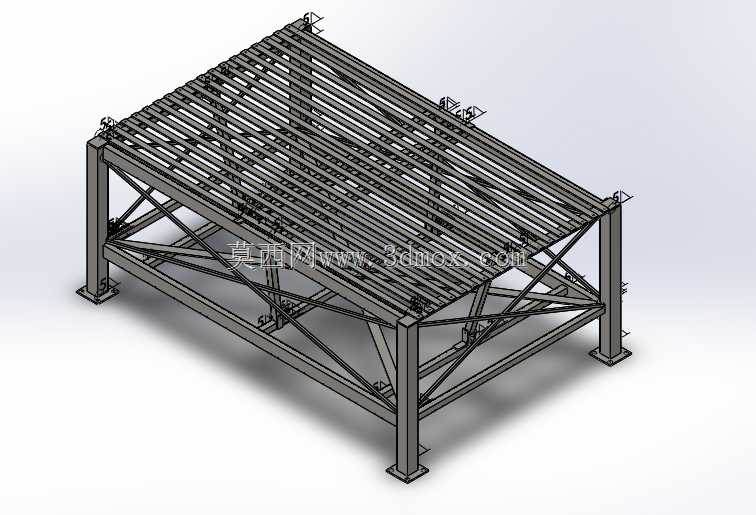

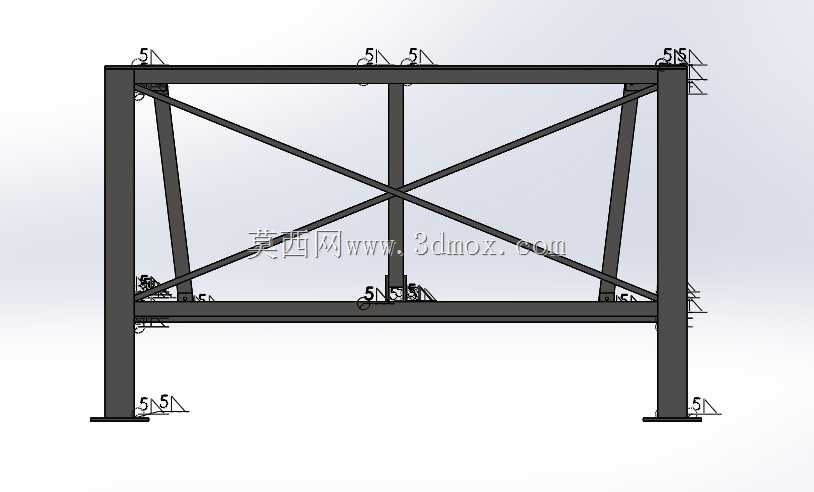

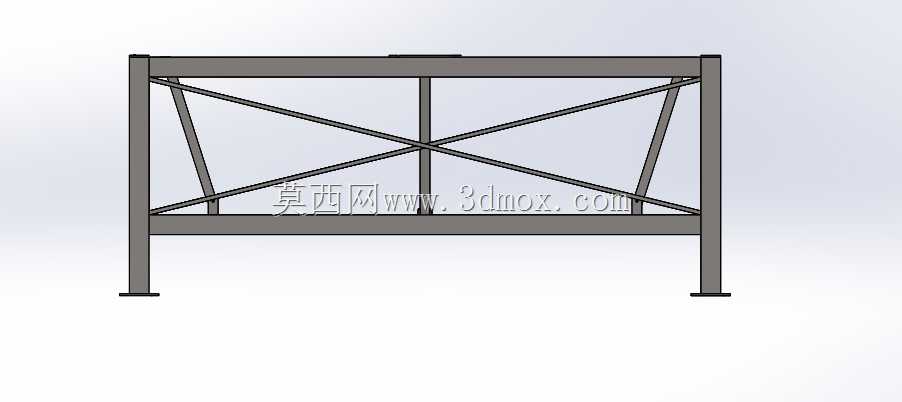

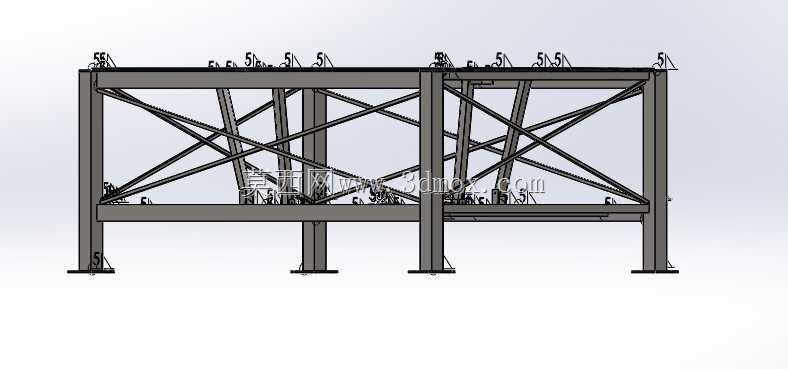

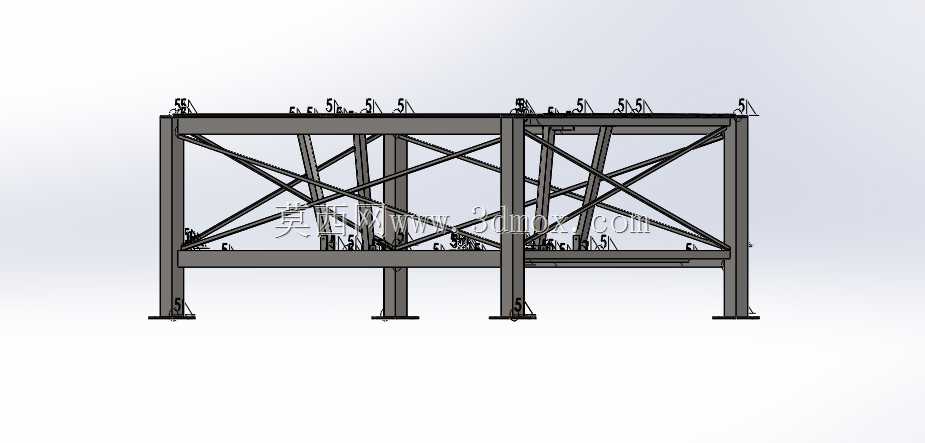

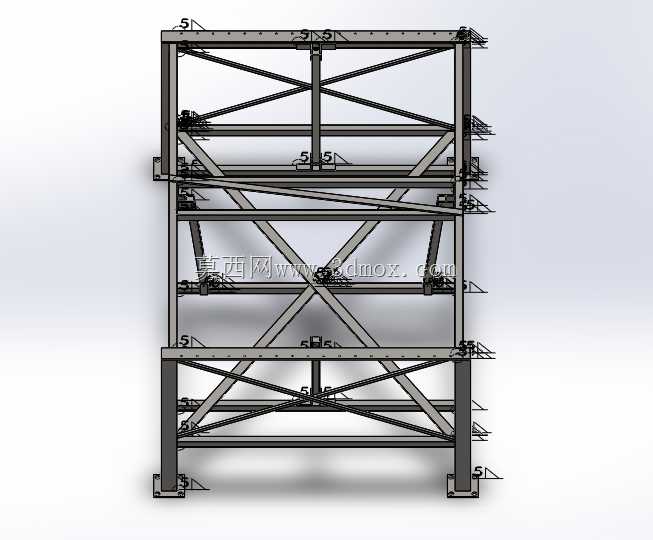

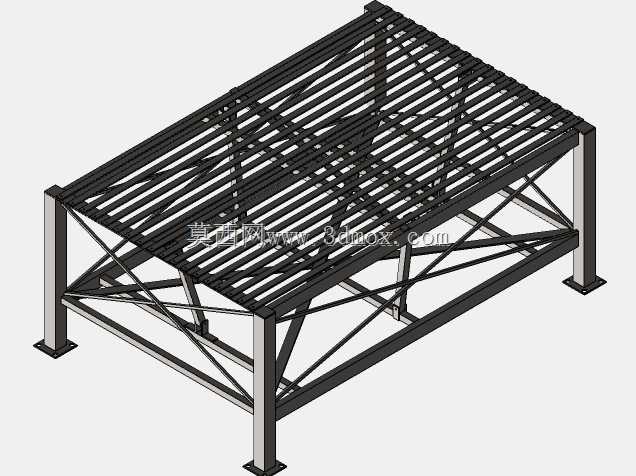

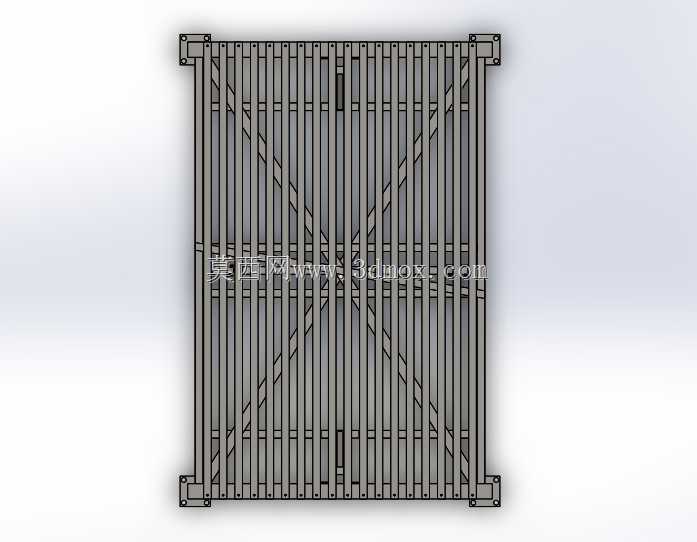

从功能特性来看，该底盘采用全钢结构焊接设计，整体框架采用矩形型钢作为主支撑立柱与边梁，台面采用等间距排布的栅格条结构，这种栅格设计既能够保证待切割板材的平稳放置，又可以让切割过程中产生的熔渣、废料直接从栅格间隙掉落，避免熔渣堆积在台面上影响板材放置平整度，同时栅格条为易损件，后续维护更换时无需整体拆卸台面，仅需更换磨损的栅格条即可，大幅降低后期维护成本。框架内部设置多组斜向支撑与横向拉筋，形成稳定的桁架受力结构，有效分散台面承载的重量与作业振动，避免长期使用后框架出现变形下沉的问题。底盘底部的四个支撑脚设置有可调式安装结构，可根据现场地面平整度调整支撑高度，保证整个台面处于水平状态，满足高精度切割的水平基准要求。

在设计思路上，该底盘优先考虑结构刚性与长期使用稳定性，主框架型材选型经过受力校核，能够满足大尺寸板材满负荷放置的承重需求，3000mm*2000mm的工作台面尺寸适配常规幅面的金属板材加工，覆盖绝大多数中小批量钣金加工、钢结构件下料的尺寸需求，无需额外拼接台面即可完成整板切割作业。安装边界方面，整体框架为矩形落地式结构，安装时仅需保证地面具备足够的承重能力，通过底部可调支脚调平后即可完成主机安装，无需额外做复杂的地基预埋，适配多数生产车间的安装条件，框架侧面预留有设备走线、除尘管路对接的安装空间，可直接配套等离子切割机的除尘系统、电气控制系统进行安装对接，缩短整套设备的现场安装调试周期。
