立式多功能力量训练健身器械结构

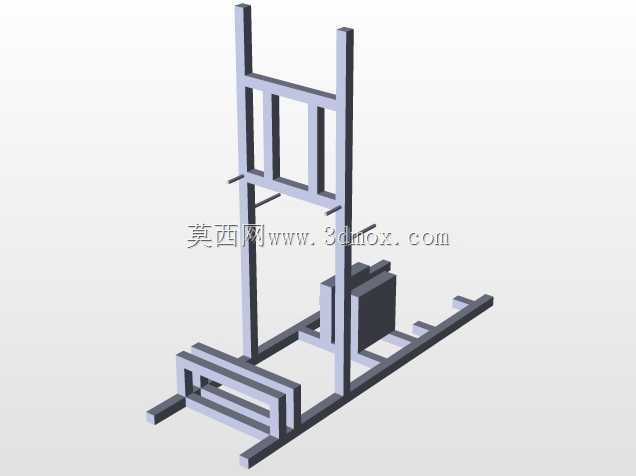

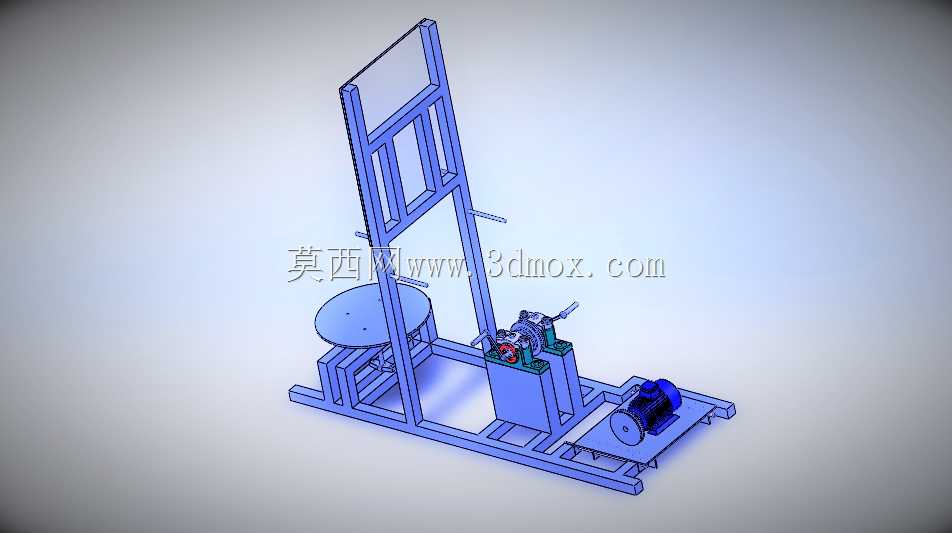

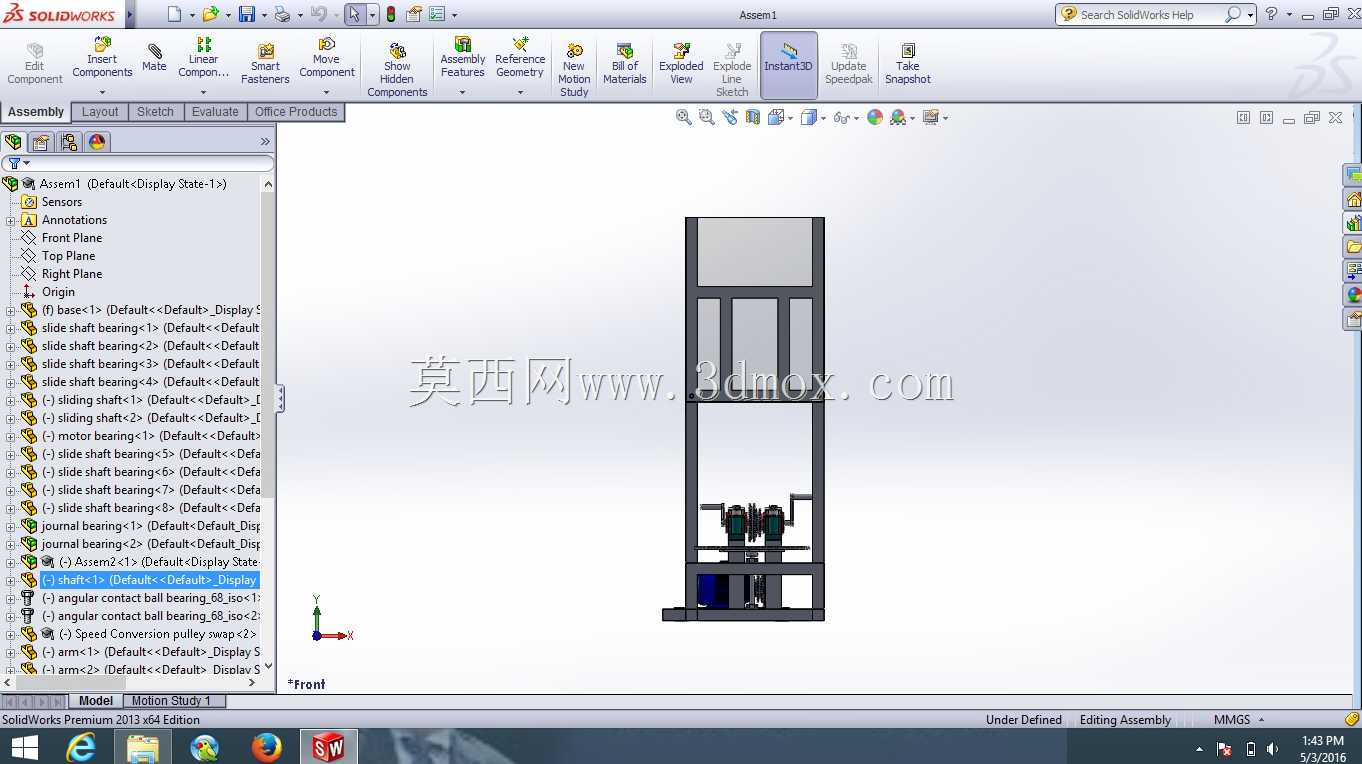

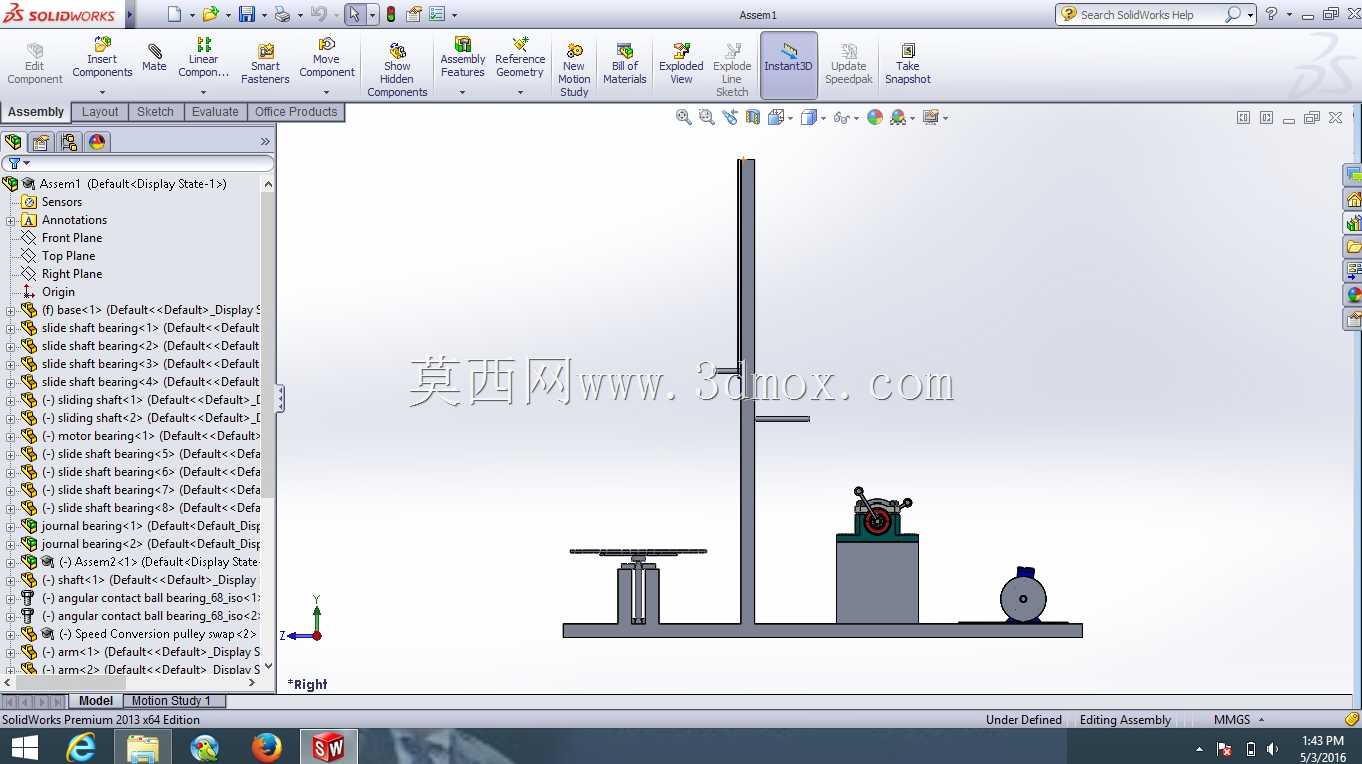

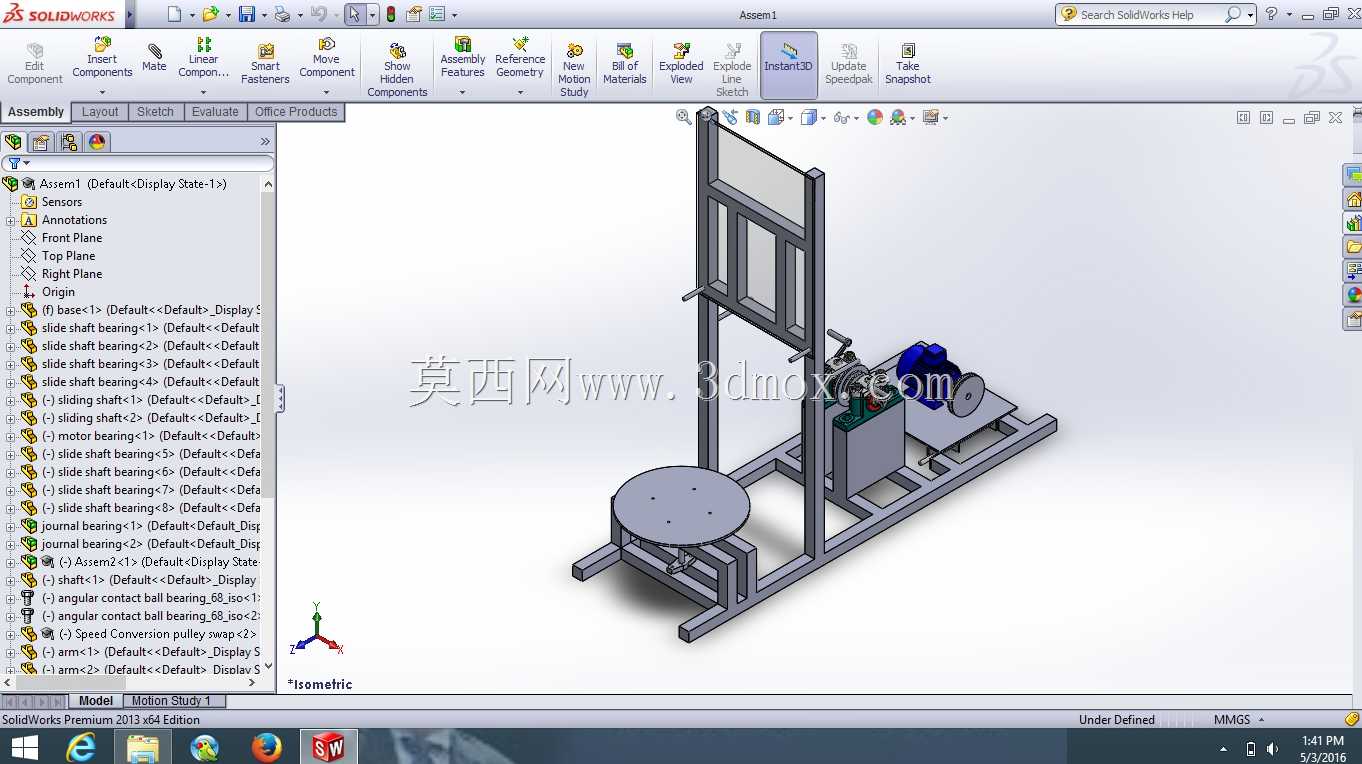

　　这套立式健身器械的结构设计，核心面向商用健身房、社区健身中心以及企事业单位内部健身区的力量训练场景，区别于传统单一功能的固定轨迹器械，在有限的占地空间内整合了多组训练模块，能够覆盖上肢推、拉，下肢蹬踏以及核心旋转类的训练动作，适配不同身高、不同训练阶段的使用者需求。从整体安装边界来看，器械采用矩形方通焊接的一体式底架作为承载基础，底架纵向长度控制在1.8米范围内，横向宽度约0.9米，立式主立柱从底架后侧向上延伸至2.2米高度，整体安装时仅需要保证地面平整度误差不超过3mm，无需额外打膨胀螺栓固定，依靠底架自身重量以及训练时的受力分布即可保证稳定性，适合在层高不低于2.6米的室内场地摆放，不会对顶部照明、通风管线造成干涉。

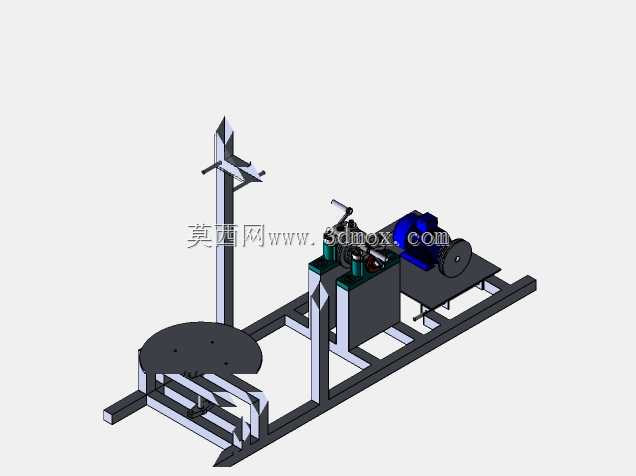

　　设计过程中优先考虑了受力传递的合理性，主立柱采用双层方通拼焊的箱型结构，避免大重量训练时出现立柱侧向形变，立柱表面预留的多组安装孔位，可根据训练需求调整把手、挡杆的安装高度，调节档位间距设置为50mm，覆盖1.5米至1.9米身高人群的适配尺寸。器械左侧设置的圆形旋转训练平台，内部集成了阻尼调节结构，平台表面做防滑纹理处理，边缘设置圆角过渡，训练时使用者站立于平台上可完成躯干旋转类的核心训练，阻尼调节档位通过侧方的拨杆切换，能够提供从5kg·m到25kg·m的旋转阻力输出，满足不同训练强度的需求。

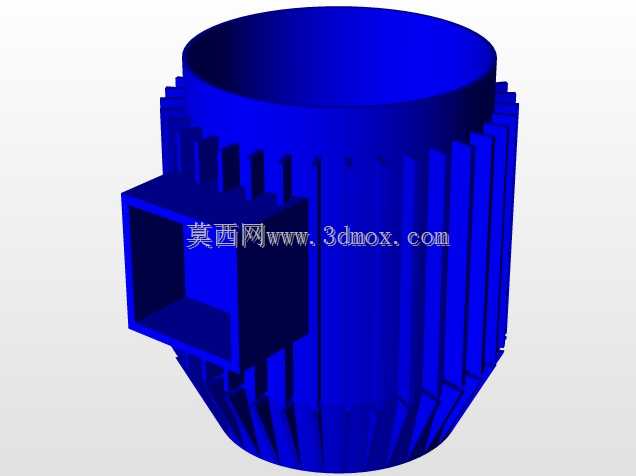

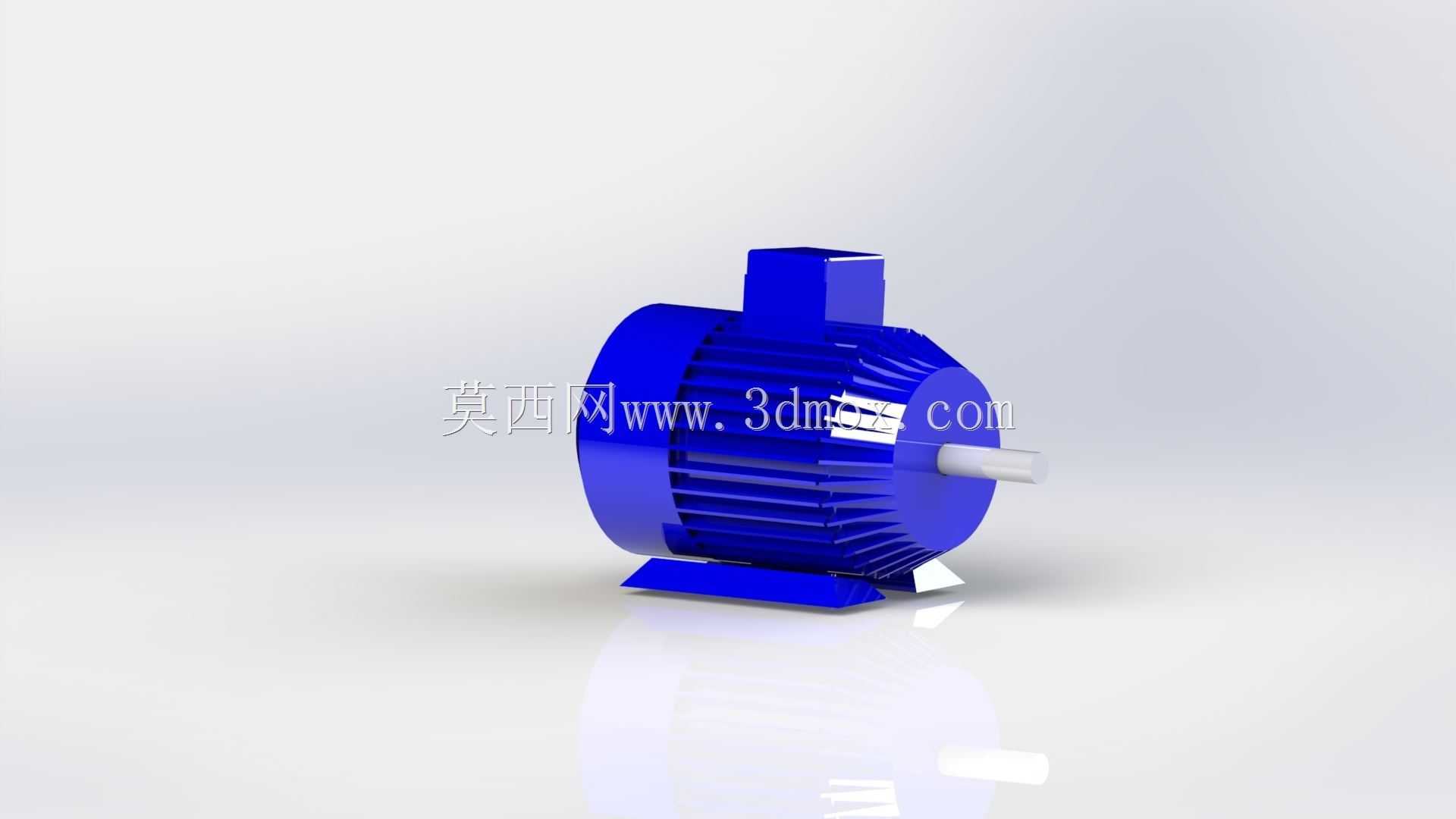

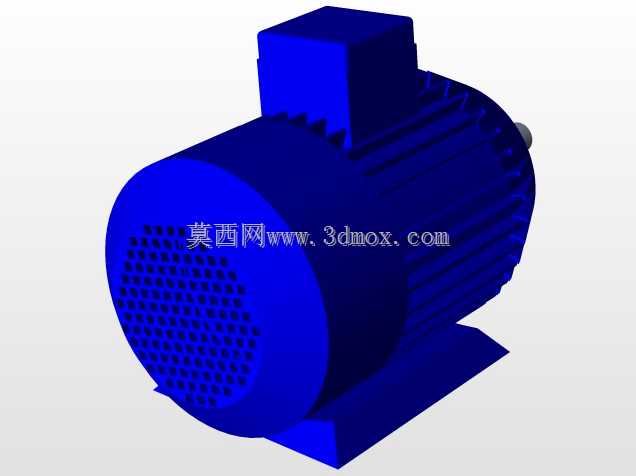

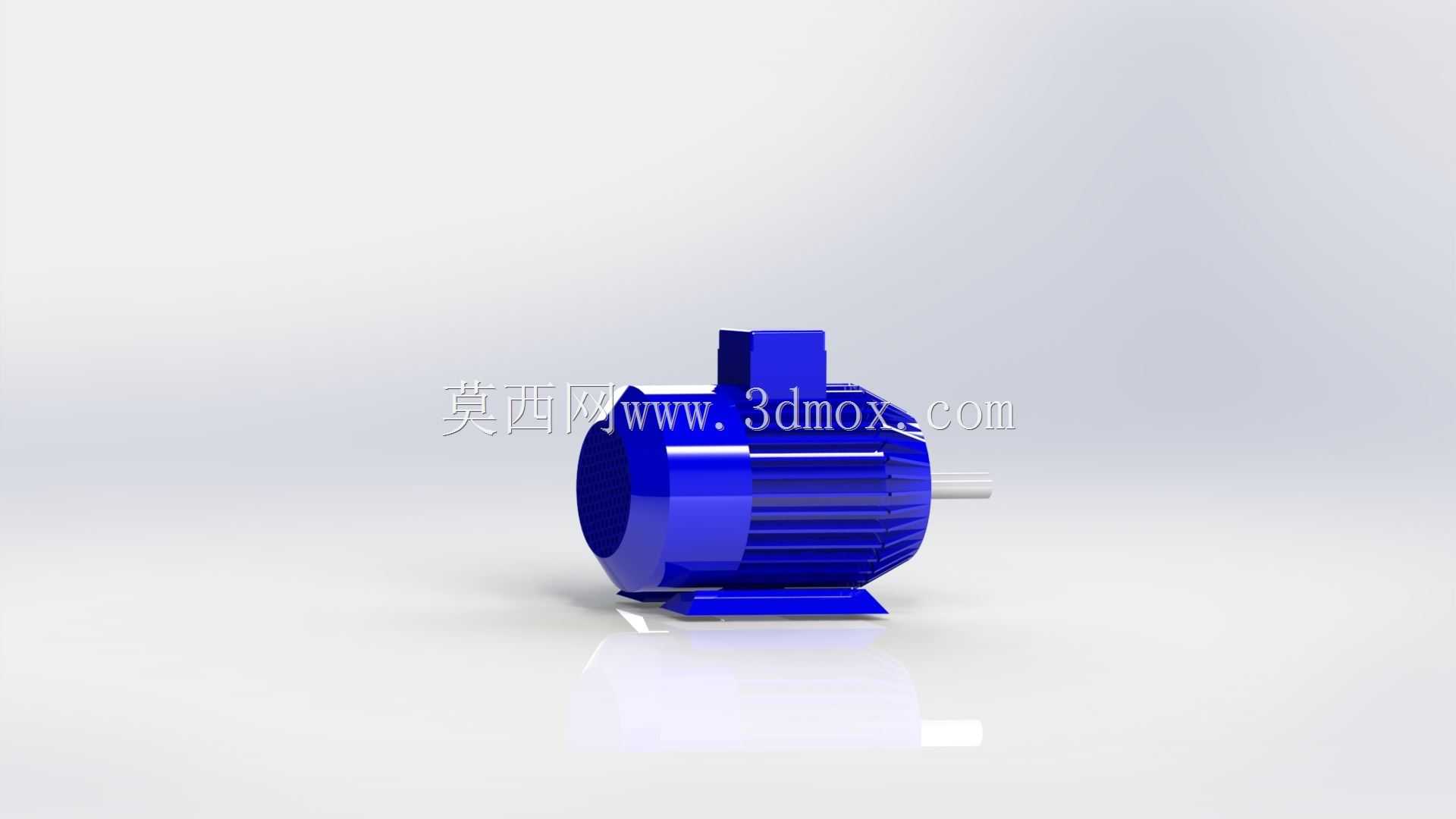

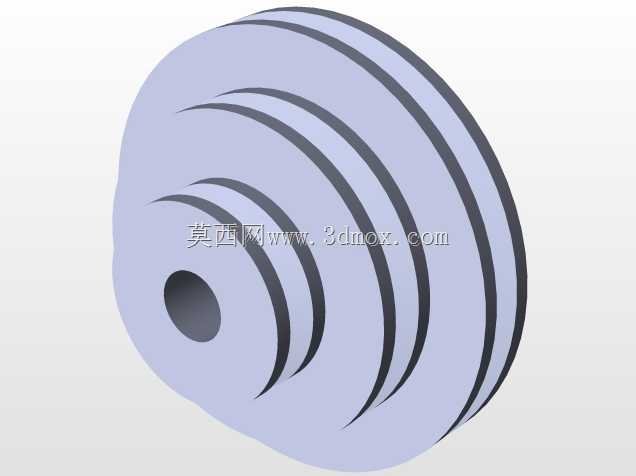

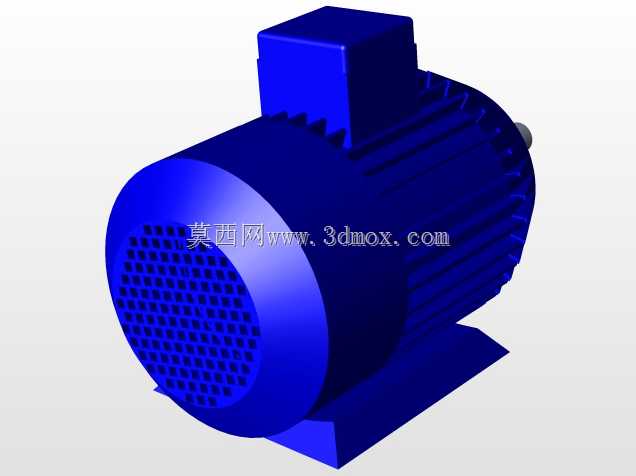

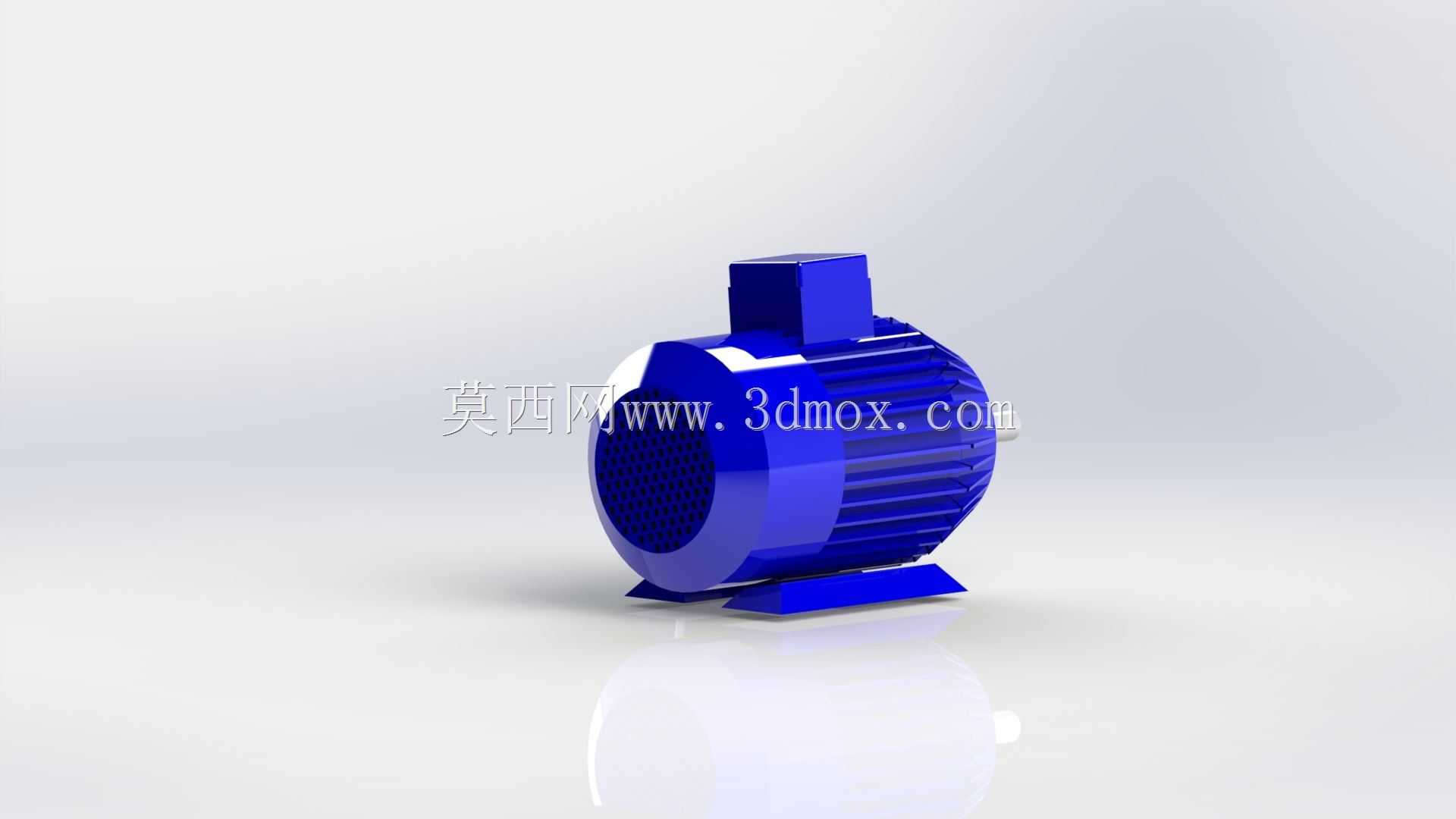

　　器械中部的操作模块整合了上肢推拉训练的功能组件，把手部分采用防滑橡胶包覆结构，与内部传动的钢丝绳索连接，索具经过滑轮组导向后连接到底架前侧的动力输入组件，这里的动力单元采用电机驱动的阻尼调节系统，替代传统的铸铁配重块，能够通过电流控制精准调节阻力大小，相比传统配重结构噪音更低，调节精度更高，同时减少了配重块晃动带来的安全隐患。电机安装位置设置在底架最前端的独立安装位，通过减震垫与底架连接，避免电机运行时的振动传递到主训练区域，提升使用时的平稳性。

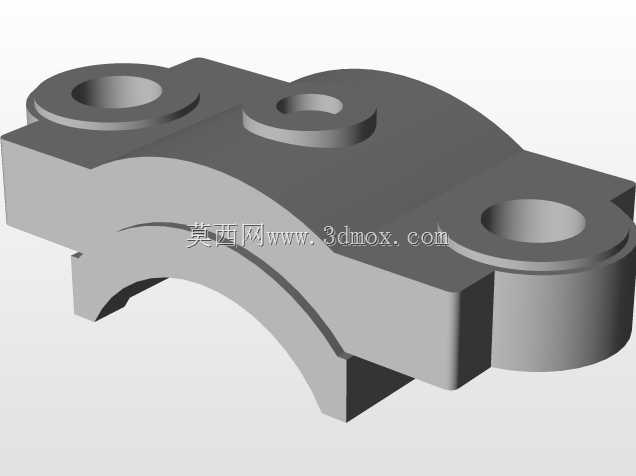

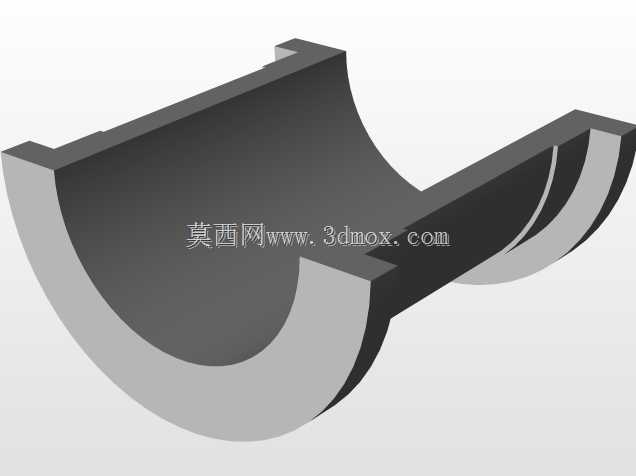

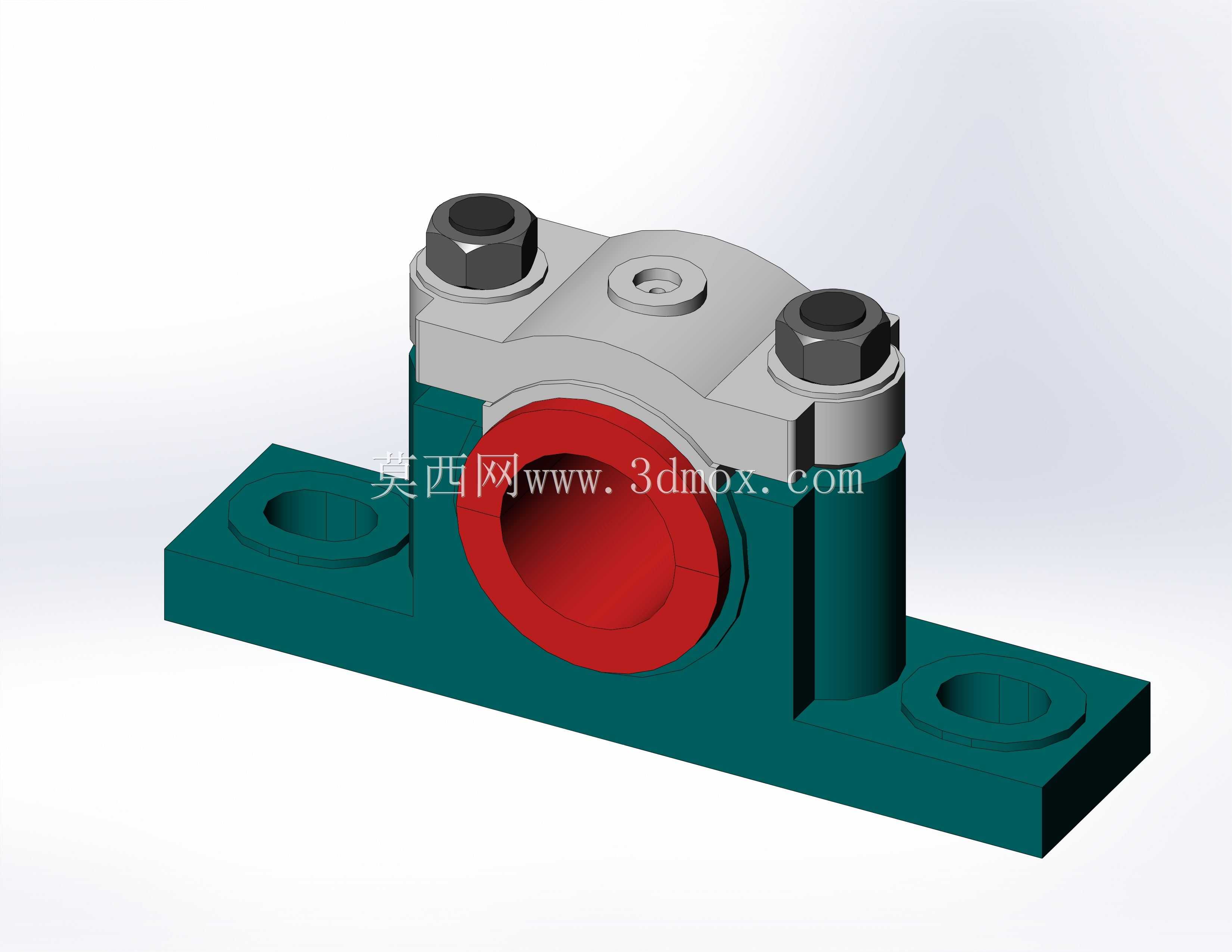

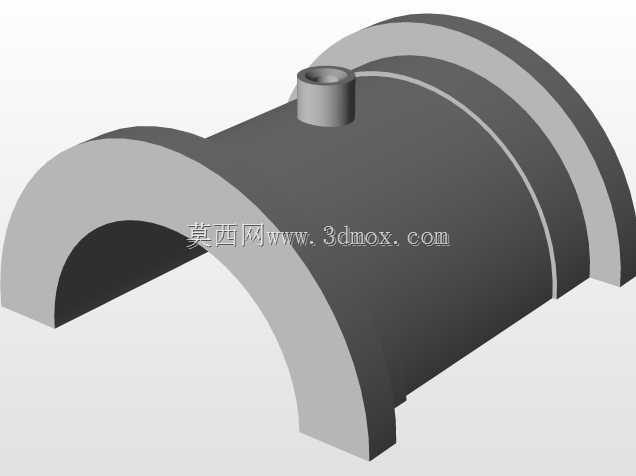

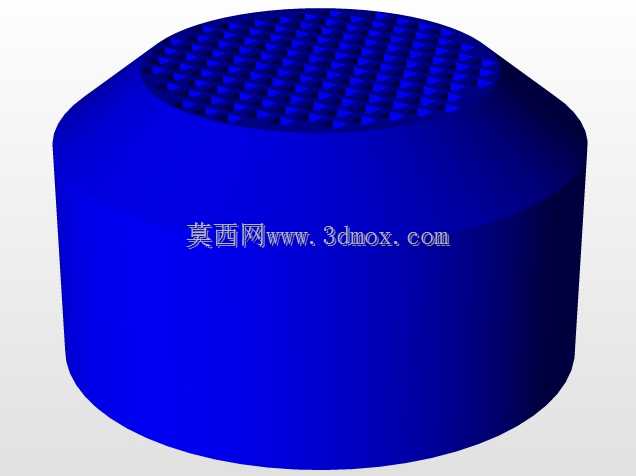

　　从结构细节来看，所有焊接位置都做了打磨圆角处理，不存在尖锐的突出棱角，避免训练过程中出现磕碰损伤；所有活动的铰接位置都配置了自润滑轴承，减少日常维护的频次，轴承端盖设置了密封结构，能够阻挡健身场地内的灰尘、汗液进入铰接缝隙，延长部件使用寿命。底架底部配置了可调式橡胶脚杯，可根据地面实际平整度微调高度，保证四个脚杯均匀受力，避免训练时器械出现晃动异响。器械的整体框架采用模块化设计，主立柱、底架、训练平台、动力单元几个模块之间通过螺栓连接，运输时可拆分打包，降低物流运输的体积成本，现场安装时仅需要按照定位孔位拼接即可，不需要现场焊接作业，普通安装人员借助常规扳手工具即可完成组装。

　　在功能拓展性上，主立柱上预留的通用安装孔位还可以后续加装腿部训练、肱二头肌训练的附加组件，不需要对主体框架做二次改造，能够根据场地运营方的需求灵活调整功能配置。设计时也充分考虑了使用安全，所有传动的钢丝绳索都设置在框架内部的走线槽内，外部加装防护盖板，避免训练时衣物、肢体卷入传动结构；旋转平台边缘设置了限位挡块，限制平台旋转角度不超过左右各45度，防止过度旋转造成的运动损伤。整套结构的受力经过反复校核，在额定最大阻力负载下，框架的最大形变量不超过0.8mm，完全满足长期高频使用的强度要求，适配商用健身场景下日均10小时以上的使用强度。
