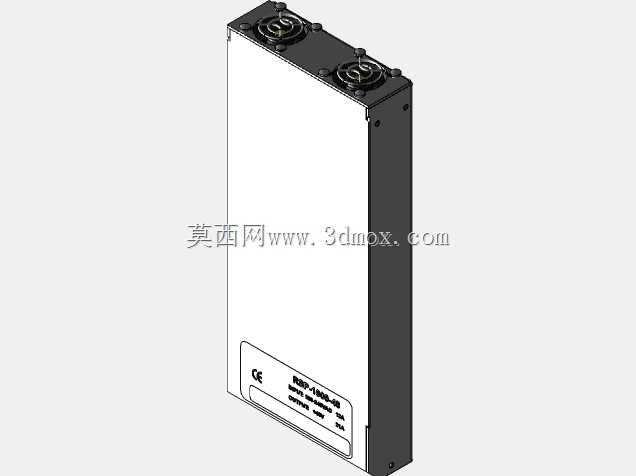

RSP-1000-48单输出开关电源结构设计

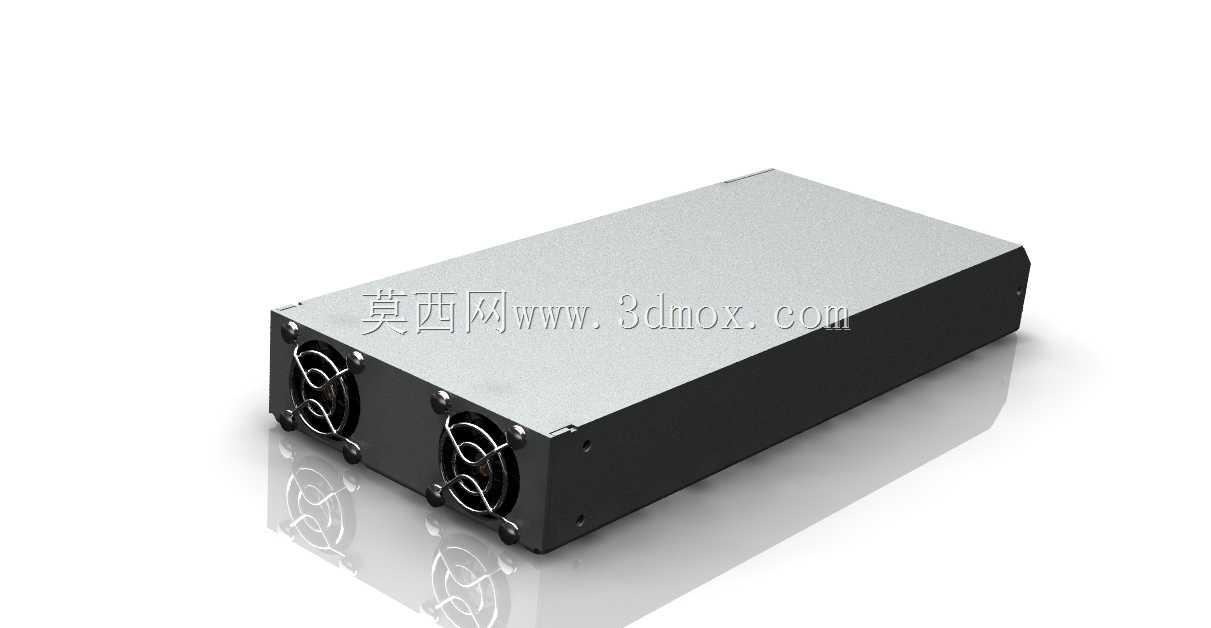

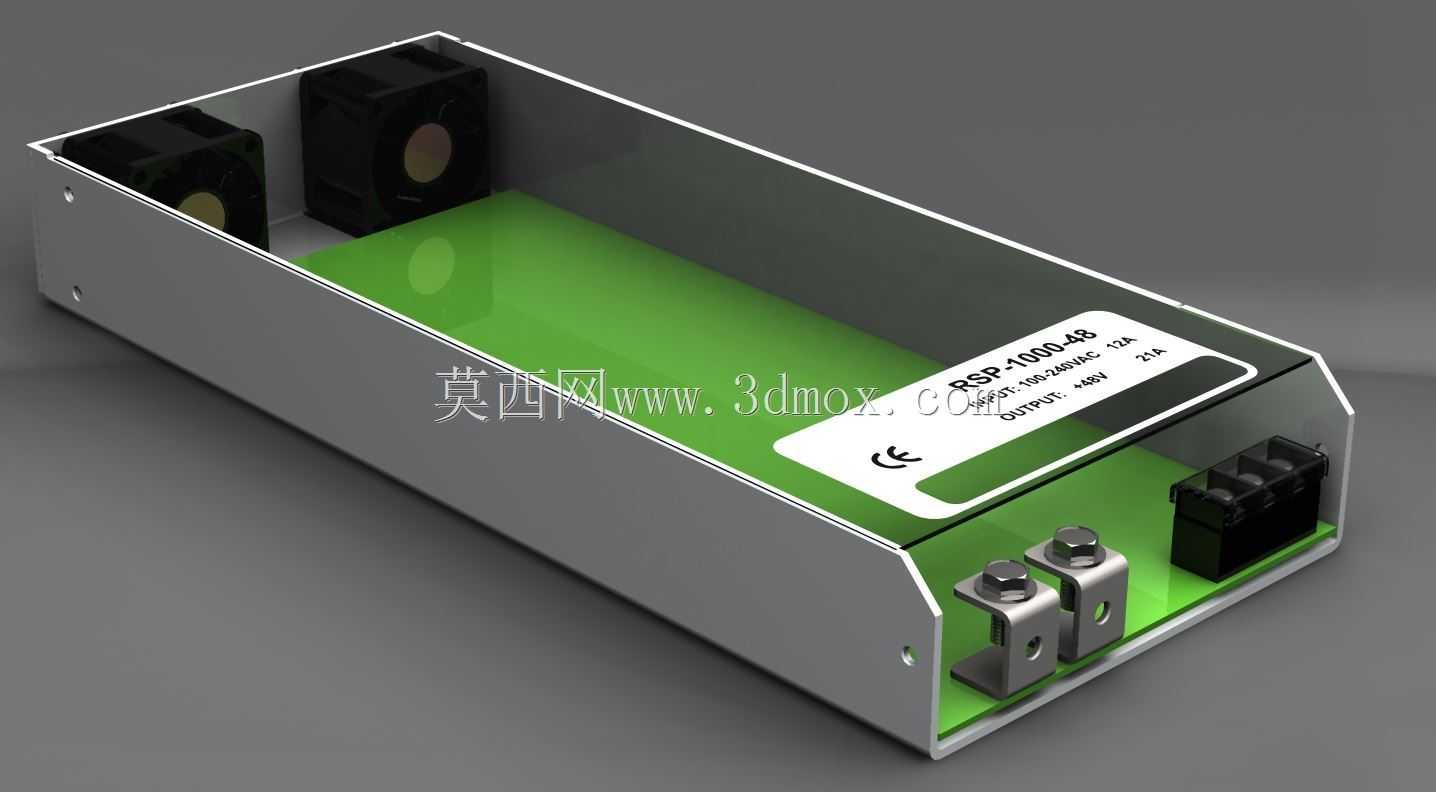

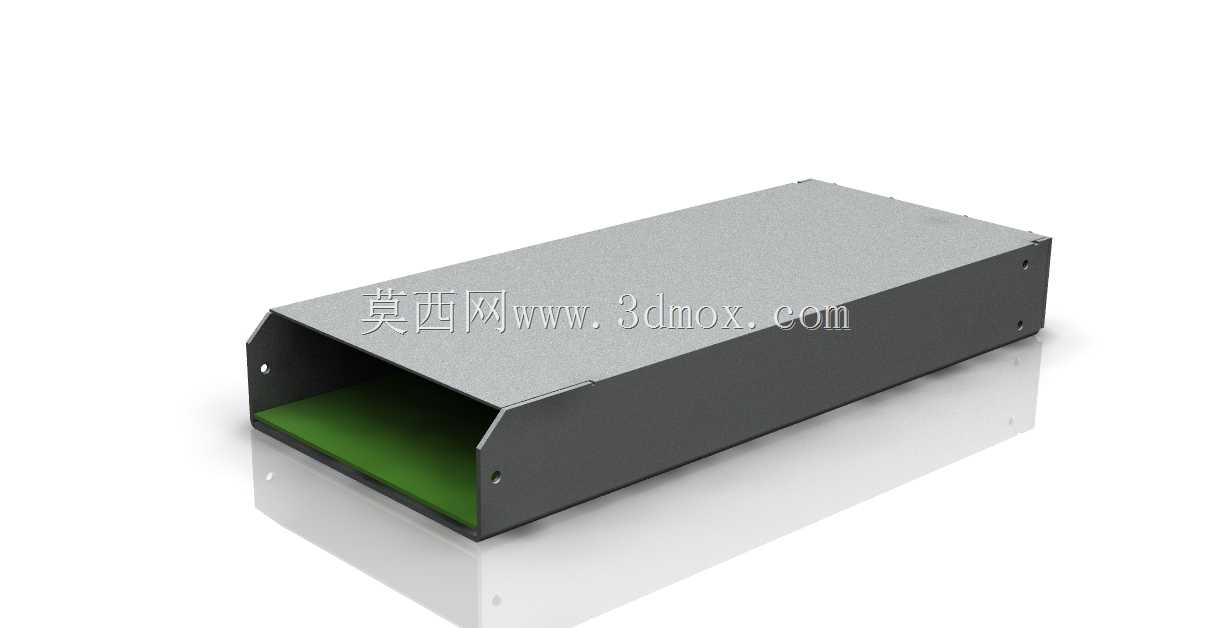

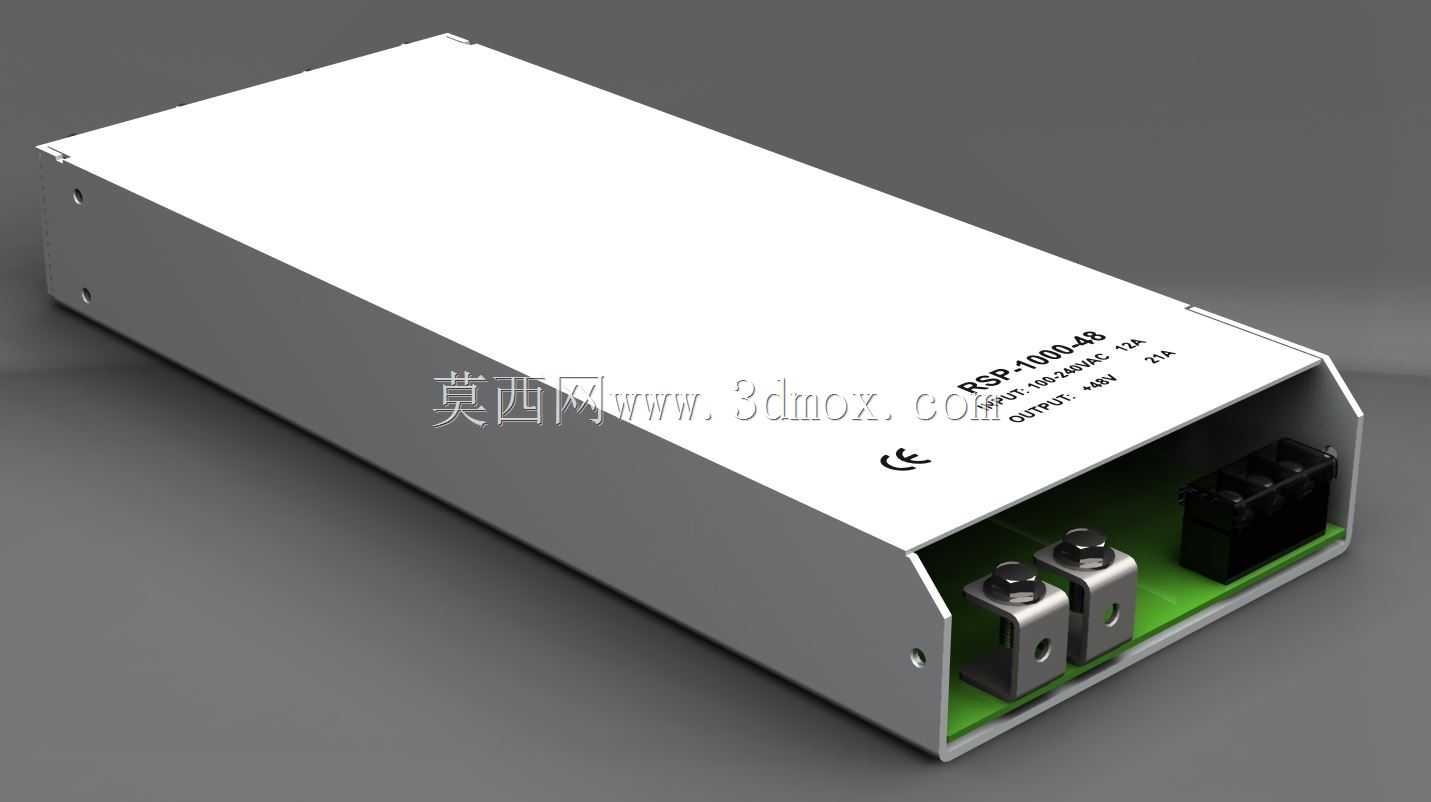

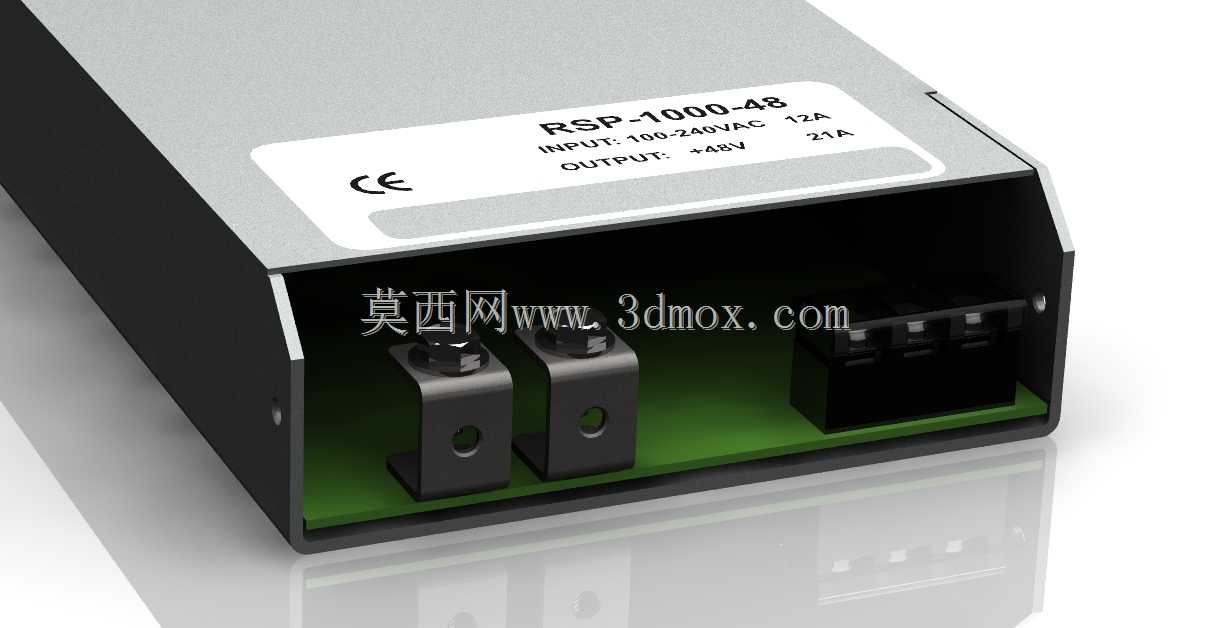

这款RSP-1000-48单输出电源是面向工业级供电场景设计的大功率直流供电单元，主要应用于工业自动化控制柜、通信基站供电系统、大功率LED驱动配套、激光设备供电、工业机器人动力供电等需要稳定48V直流供电的场景，能够在复杂工业电磁环境下持续提供稳定的电力输出，适配各类对供电稳定性要求严苛的工业负载。从实际用途来看，该电源可将输入的交流市电转换为稳定的48V直流电能，单路输出能力可满足千瓦级功率负载的供电需求，内置的稳压与保护电路能够在输入电压波动、负载突变的情况下维持输出电压稳定，同时具备过流、过压、过热等多重保护机制，避免后端负载因供电异常出现损坏。在功能特性设计上，这款电源采用封闭式金属外壳结构，外壳主体采用拉伸铝型材搭配端板封盖的设计，既能够实现良好的电磁屏蔽效果，避免电源自身的开关干扰影响周边敏感电子设备，同时金属外壳的大面积接触面可以辅助内部功率器件散热，配合内部的导热结构设计，能够在满负载运行时将内部器件温度控制在合理区间，保障长时间运行的可靠性。接线端采用外露式端子台设计，输出端配备大电流接线端子，能够适配大线径的动力线缆连接，输入端与输出端分区排布，避免强电走线之间的干扰，端子区域做了内凹设计，既可以保护接线端子不受外力磕碰，也能够预留足够的接线操作空间，方便现场施工时的线缆连接与固定。从设计思路来看，这款电源整体采用长条形扁平化结构，整体外形规整无突出结构，外壳侧面预留了标准的安装固定孔位，可以适配标准机柜的安装导轨或者面板螺丝固定，安装边界清晰，能够轻松嵌入标准尺寸的电气柜安装槽位，不会与周边其他电气元件产生空间干涉。外壳表面做了哑光氧化处理，既提升了外壳的耐锈蚀、耐刮擦性能，也能够避免工业环境中常见的粉尘、油污附着后难以清理的问题，顶面印刷清晰的参数标识与认证标识，方便现场安装人员快速识别电源参数与接线定义。在结构细节上，电源内部的PCB板与外壳之间预留了足够的绝缘间隙，功率器件与外壳之间通过绝缘导热垫贴合，既保障了电气绝缘性能，也能够将器件工作产生的热量快速传导到外壳上散出，端板与主体外壳之间采用螺丝紧固的连接方式，方便后期维护时的拆解检修，接线端子采用防松螺丝设计，能够在设备振动的工况下避免接线松动导致的接触不良问题，整体结构设计充分考虑了工业场景下的安装、使用、维护全流程需求，兼顾了散热性能、电磁兼容性能、结构强度与安装便利性。
