50W单输出DC-DC平均井变换器结构设计

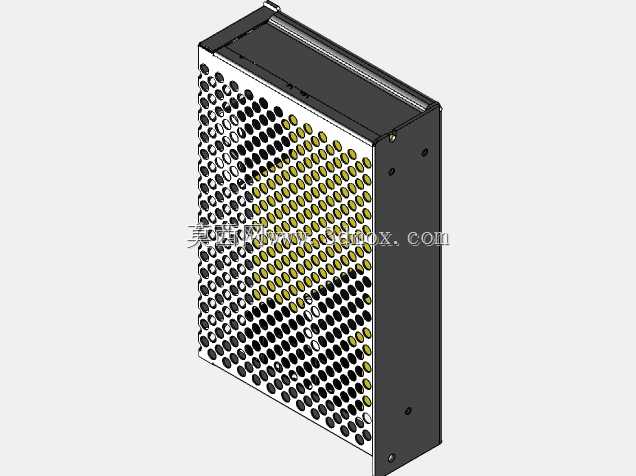

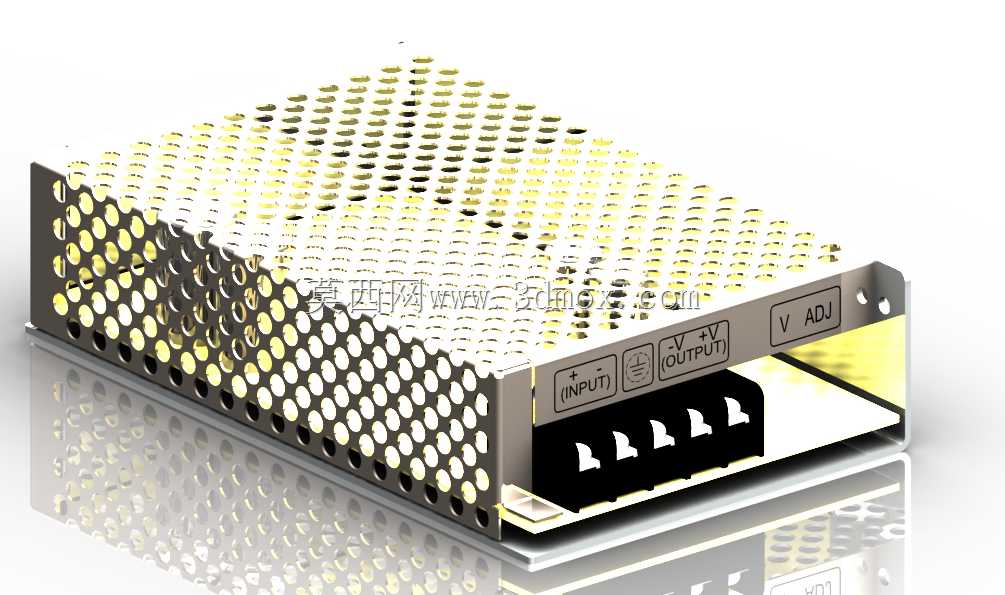

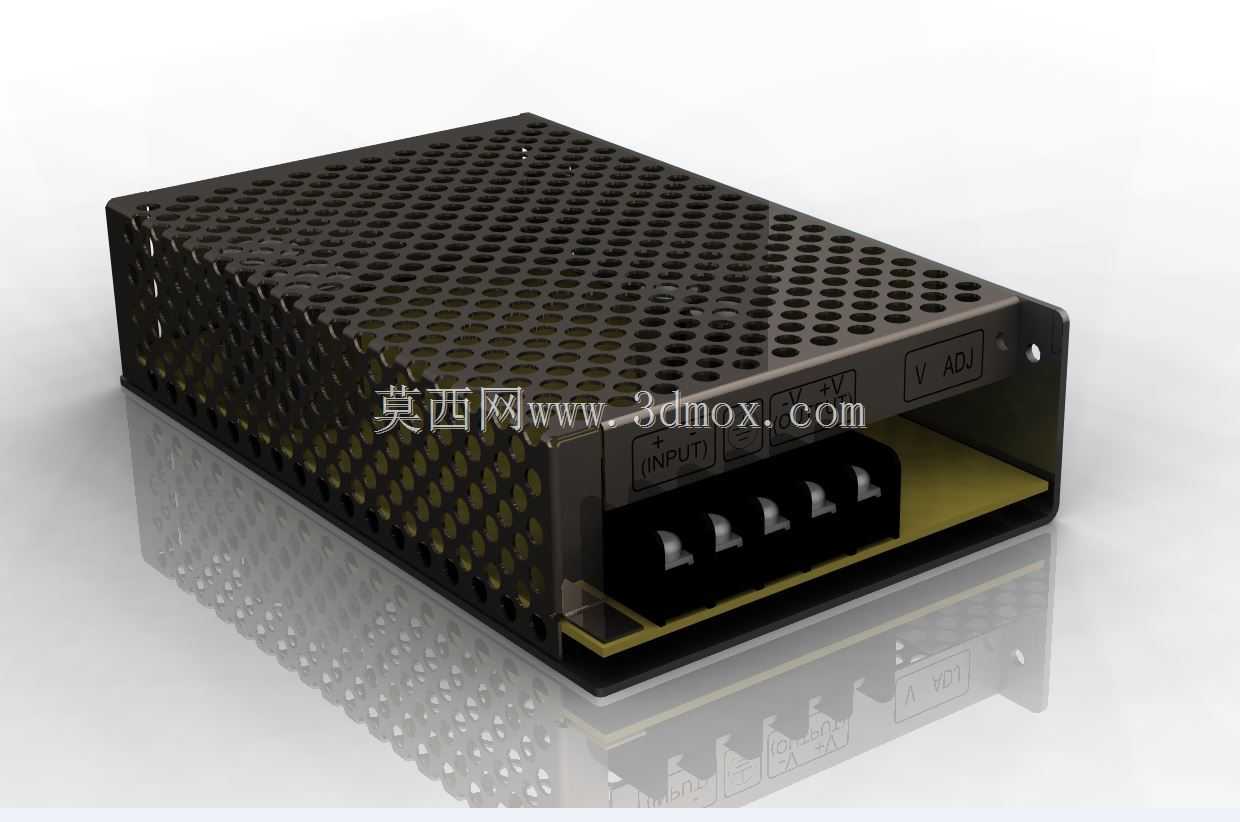

这款50W单输出DC-DC平均井变换器，是面向工业直流供电场景打造的电能转换装置，核心应用在工业控制柜内部直流母线降压供电、通信基站本地直流配电、车载低压电子设备供电、工控板卡隔离供电等场景，能够将前端输入的高压直流电能稳定转换为后端负载所需的低压直流电能，同时依托平均井的电路拓扑设计，实现多模块并联运行时的电流自动均衡，避免单台变换器过载运行，大幅提升并联供电系统的运行可靠性。在实际使用场景中，这类变换器常被部署在空间紧凑的电控舱内，为PLC模块、传感采集单元、工业触控屏、信号中继器等对供电稳定性要求较高的设备提供干净稳定的直流电源，可有效抵御前端供电的电压波动、浪涌冲击，阻断供电回路的串扰，保障后端精密电子设备稳定运行。从产品功能特性来看，该变换器采用金属封闭外壳设计，外壳通体排布密集的通风冲孔，既可以形成电磁屏蔽层，阻隔内部功率器件产生的电磁干扰向外泄漏，避免影响周边敏感电子设备的正常工作，也能通过冲孔形成自然对流散热通道，让内部功率器件工作产生的热量快速散出，在无额外强制风冷的条件下即可满足额定功率下的长时间连续运行需求。接线端采用外露式栅栏接线端子，输入、输出端口标识清晰，现场接线时无需额外转接件，直接压接导线即可完成安装，端子旁预留的固定点位可保障接线拉扯时不会出现松脱，适配工业现场复杂的布线环境。从设计思路层面，这款模型还原了产品的实际结构逻辑：外壳采用弯折成型的薄钢板材质，兼顾结构强度与轻量化需求，内部预留了功率板、变压器、滤波电容的安装空间，元器件布局遵循强弱电分离的原则，输入回路与输出回路之间预留足够的安全爬电距离，满足电气安全规范要求；外壳两侧预留的安装固定耳带有标准安装孔，可直接通过螺丝固定在机柜的安装梁或者设备底板上，无需额外设计安装支架。从外形尺寸与安装边界来看，该模型还原的实体产品整体为规整长方体结构，外壳边角做了钝化处理，避免安装作业时划伤操作人员，安装孔位间距符合行业通用的电源模块安装尺寸规范，可直接替换同功率等级的同类型DC-DC变换器，无需重新改动机柜的安装开孔布局；接线端的伸出长度、端子间距都匹配常规工业导线的弯曲半径，接线完成后导线不会与外壳金属部分产生挤压磨损，长期运行也不会出现绝缘层破损的风险。外壳底部与安装面之间预留有微小间隙，可避免安装面的凝露、积液直接接触壳体造成腐蚀，同时进一步辅助底部散热，提升产品在潮湿、多粉尘工业环境下的适应能力。
