自行车皮带传动46齿驱动齿盘结构设计

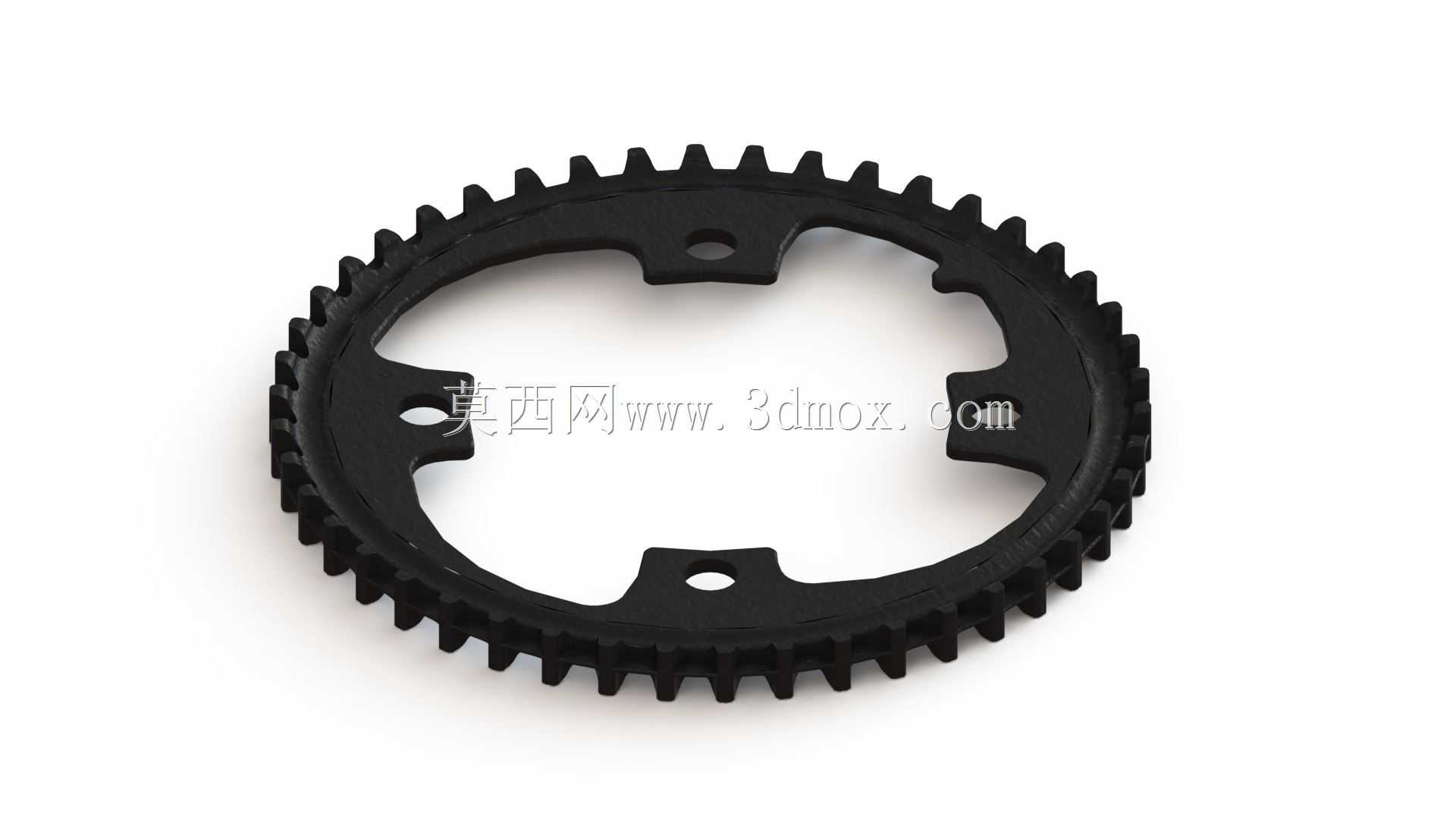

这款齿盘是面向中高端城市通勤车、休闲运动自行车皮带传动系统开发的核心驱动零件，区别于传统链条传动的金属齿盘，它适配同步皮带的啮合需求，解决了传统链条传动易沾污、需频繁上油维护、运行噪音大的痛点，在日常通勤、短途休闲骑行场景中，能为骑行者提供洁净、低噪、免频繁维护的传动体验，尤其适合城市日常代步、公共租赁自行车、城市休闲电助力自行车的传动系统装配使用。在实际整车运行中，该齿盘作为脚踏动力输入与后轮动力输出的核心衔接部件，骑行者踩踏脚踏产生的扭矩通过中轴传递到该齿盘上，齿盘通过外周均匀分布的轮齿与皮带内侧的啮合槽精准咬合，将旋转动力平稳传递至后轴从动带轮，进而驱动后轮转动实现整车行进，相比传统链传动齿盘，它的啮合间隙更小，传动过程中无链条晃动、跳齿的异响，同时皮带传动无金属摩擦损耗，长期使用不会产生油污沾染裤腿的问题，大幅降低了日常使用的维护成本。从功能特性来看，该齿盘采用46齿的等距齿形设计，齿形轮廓完全适配对应节距的传动皮带，啮合过程中每一个轮齿都能与皮带齿槽充分贴合，动力传递效率可达98%以上，不会出现传动打滑、动力损耗过大的问题；齿盘整体采用环形镂空结构，在保证结构强度的前提下最大限度降低了自身重量，内圈设置的三处带安装孔的定位凸台，能够精准卡合在中轴曲柄的安装位上，安装时通过三颗固定螺栓即可完成锁紧固定，定位精度高，长期踩踏受力也不会出现齿盘偏移、晃动的问题；齿盘边缘的齿尖做了微小的圆弧过渡处理，能够避免啮合过程中刮伤皮带内侧的啮合层，有效延长传动皮带的使用寿命。在设计思路上，这款齿盘首先围绕皮带传动的啮合参数做基准匹配，严格按照所选传动皮带的节距、齿槽深度、齿形角度来设计外周轮齿的轮廓参数，保证啮合过程中无卡滞、无滑动；其次针对骑行过程中的受力特点做结构优化，内圈的安装凸台位置对应踩踏受力的主要传力路径，通过局部加厚提升结构强度，非受力区域做大面积镂空处理，兼顾轻量化与结构刚性，同时齿盘整体做了等强度设计，保证每一个轮齿、每一段盘体的受力余量均匀，不会出现局部应力集中导致的断裂问题；另外考虑到户外骑行的使用环境，齿盘的材质选用高强度碳纤维复合材质，具备优异的抗腐蚀、抗磨损性能，即使在雨天、潮湿环境下长期使用也不会出现锈蚀、强度下降的问题。从安装边界来看，这款齿盘的内圈安装孔位间距完全适配标准自行车中轴曲柄的安装尺寸，可直接替换同规格的链传动牙盘，无需对车架、中轴结构做额外改装；齿盘的轴向厚度控制在合理范围内，安装后与车架后叉、链罩的预留间隙充足，不会出现运动干涉；齿盘的外周齿顶圆直径经过精准核算，搭配对应齿数的后从动轮时，能实现合理的传动比，既保证平路骑行时的踩踏轻快度，也能兼顾小幅爬坡时的扭矩输出需求，适配大多数城市通勤、休闲骑行的使用需求。
