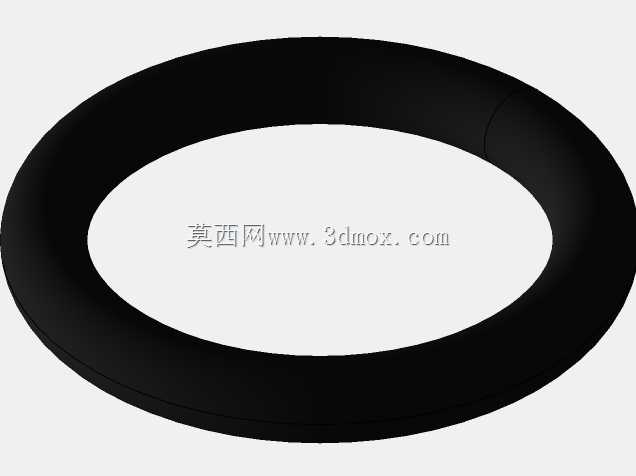

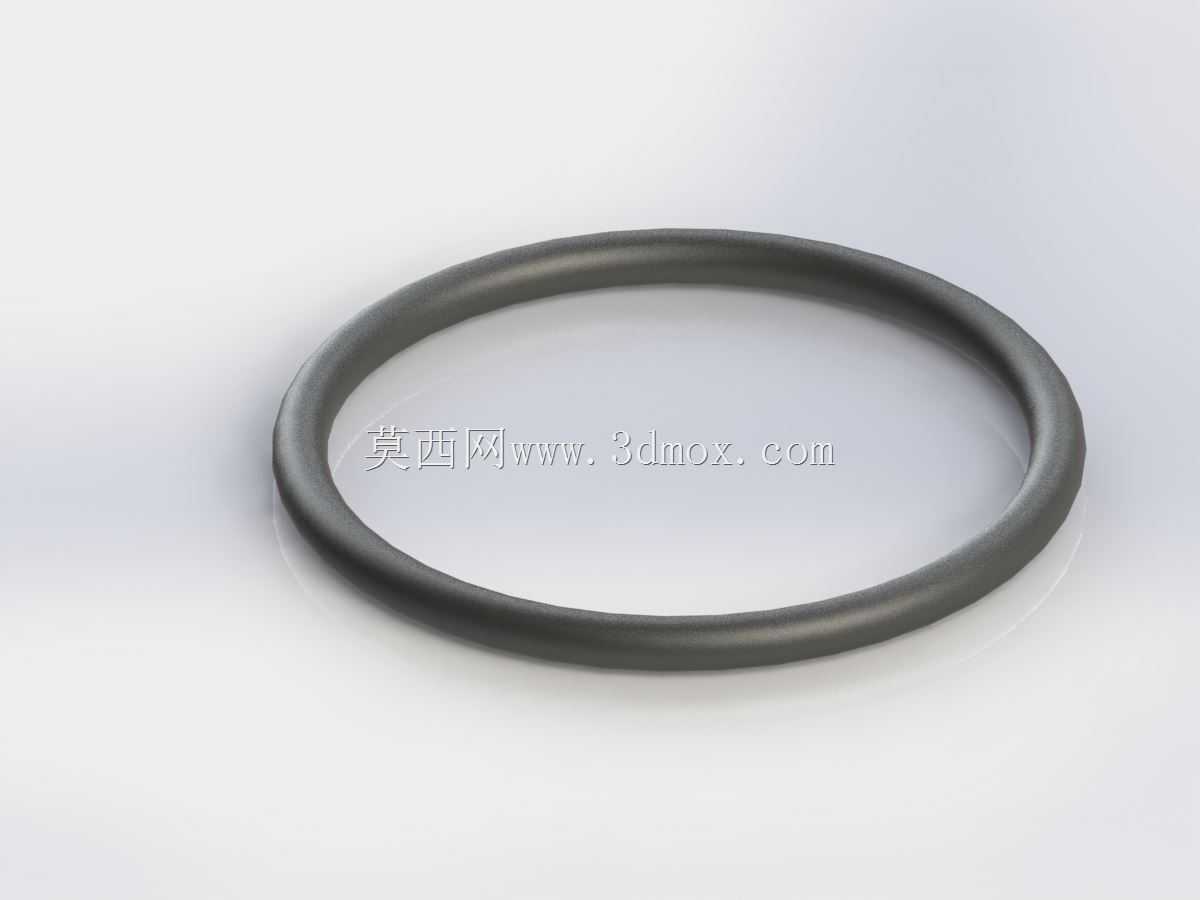

AS-568标准O形密封圈三维结构设计

　　在液压、气动、流体输送以及各类工业设备的密封结构设计中，O形圈是应用覆盖范围最广的基础密封元件，AS-568作为全球通用的O形圈尺寸标准体系，其对应的密封件结构设计直接决定了密封系统的可靠性与使用寿命。做密封结构设计时，首先要明确密封副的工况边界，静密封场景下O形圈的压缩率通常控制在15%-25%区间，动密封场景则要根据往复运动或旋转运动的速度、介质特性调整压缩率，避免压缩量过大导致密封圈过早老化磨损，或是压缩量不足引发介质泄漏。这款AS-568标准O形圈的建模过程完全贴合实际生产的尺寸公差要求，截面直径与公称内径的参数严格对应标准号段的尺寸规范，建模时特意保留了密封件安装时的形变模拟参考边界，

　　方便设计人员在做沟槽设计时直接匹配安装槽的尺寸参数。很多刚接触密封设计的工程师容易忽略O形圈的安装导入倒角与沟槽圆角设计，实际上这些细节直接影响密封圈的装配损伤率，这款模型在结构呈现上特意标注了密封圈自由状态下的截面轮廓，能够直观对比装配压缩后的形变状态，帮助设计人员核对沟槽的宽度、深度以及表面粗糙度要求是否匹配。从应用场景来看，这类标准O形圈可覆盖从低压气动回路到中高压液压系统的密封需求，配合挡圈使用时还能承受更高的系统压力，在燃油管路、液压阀组、气缸活塞、泵体端盖等位置都能见到这类密封件的身影。建模时没有采用简化的圆环拉伸结构，而是还原了橡胶密封件实际生产中的截面圆度公差特征，避免理想化模型给后续的有限元密封仿真带来参数偏差，

　　设计人员在调用模型时，可以直接根据自身设计的沟槽尺寸调整密封圈的装配压缩状态，验证密封结构的干涉情况与压缩量是否处于合理区间。在做设备维护与备件选型时，标准尺寸的O形圈能够大幅降低备件采购与管理成本，不需要定制特殊规格的密封件，AS-568标准的号段划分覆盖了绝大多数工业场景的常用密封尺寸，这款模型的结构参数完全对应标准尺寸体系，能够直接用于装配干涉检查、密封系统仿真以及BOM清单的物料选型。
